 | •带机械锁定的安全联锁装置，具备安全门锁输入触点，多辅助IO触点 •具备双通道争停装置，多辅助按钮选择功能 •符合EN 609475-3标准 •适用于 PL d及以上的场景 •用于进入和释放安全门的钥匙开关，具备内部逃生功能装置 |
产品选型表多功能安全门锁
图片左 | 型号 | 线序 | 现有功能 | 图片右 | 型号 | 线序 | 现有功能 | |

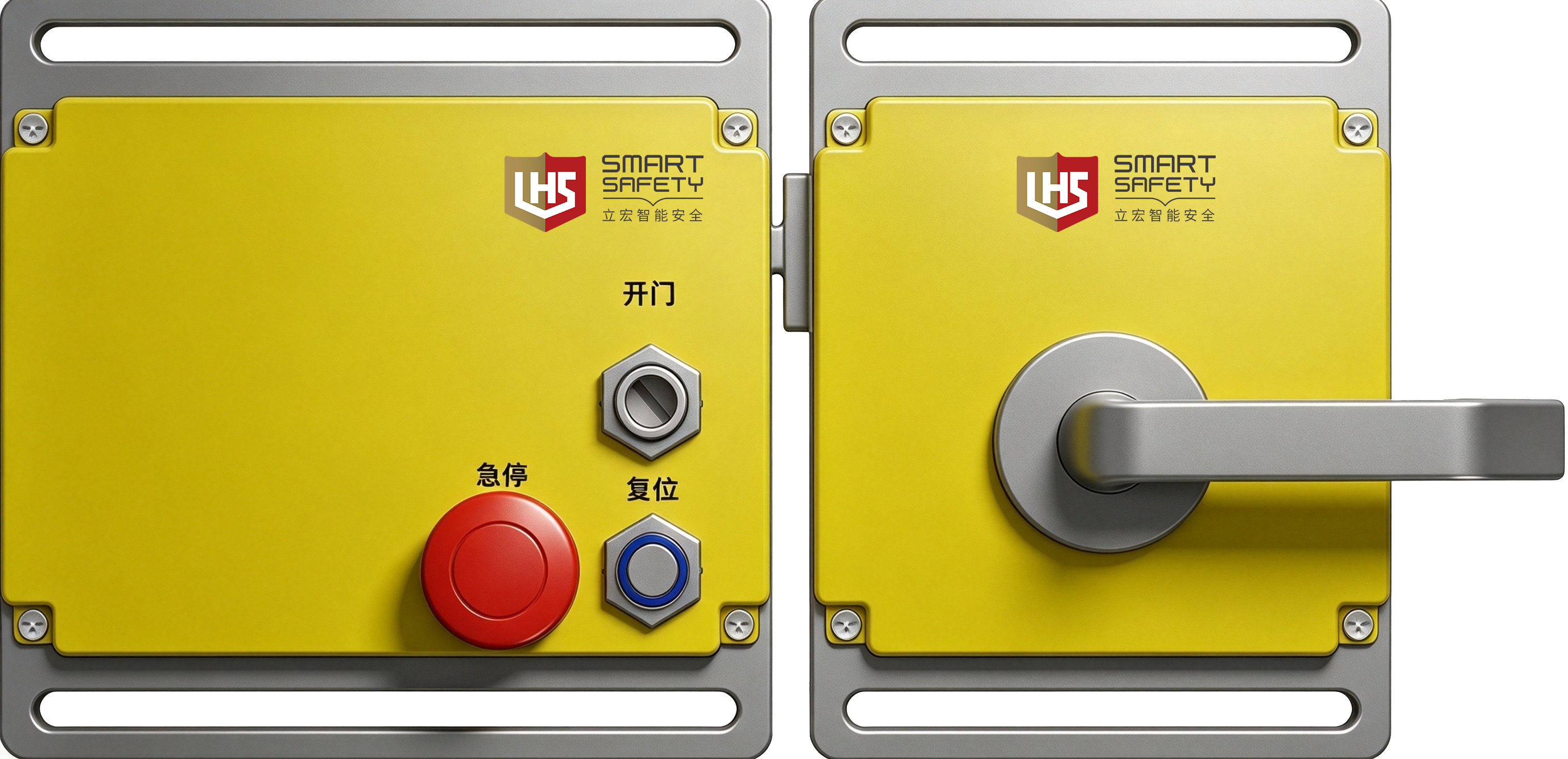

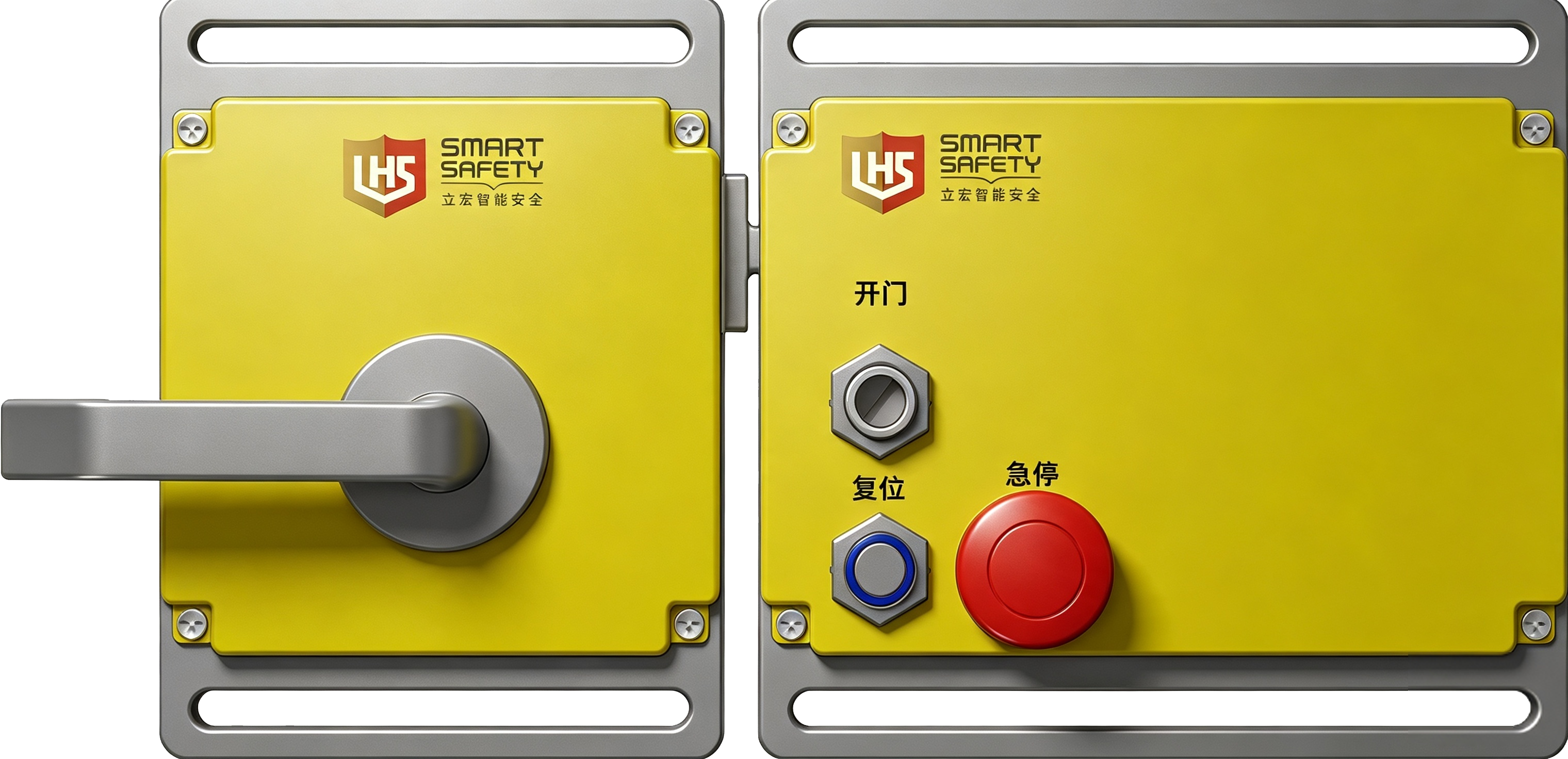

 | D3SL-L03-Y-L 2NC/1NC+2NC/1NO | 20芯航插 | 安全门锁 急停开关 请求开门 复位按钮 |  | D3SL-L03-Y-R 2NC/1NC+2NC/1NO | 20芯航插 | 安全门锁 急停开关 请求开门 复位按钮 | |

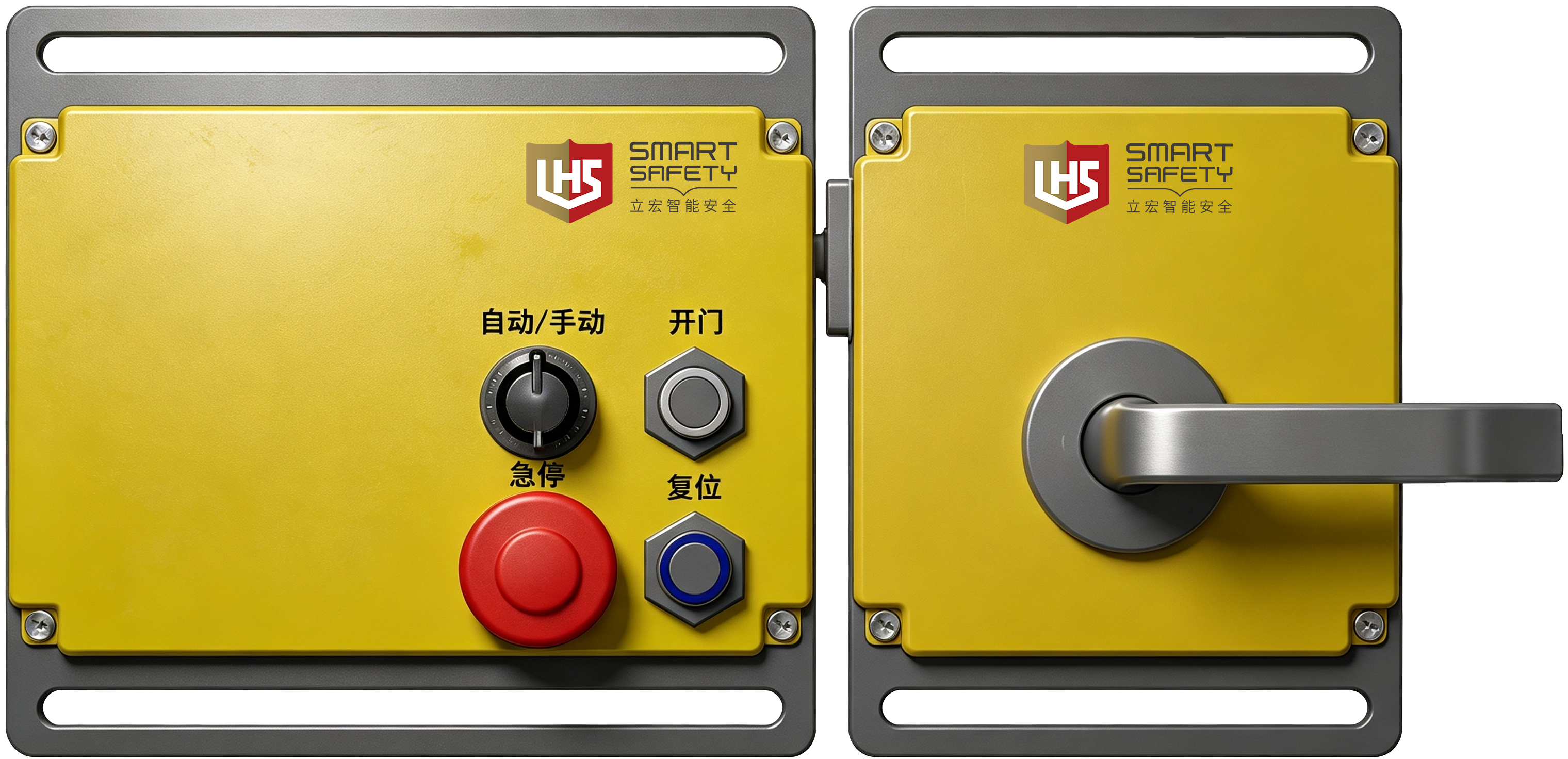

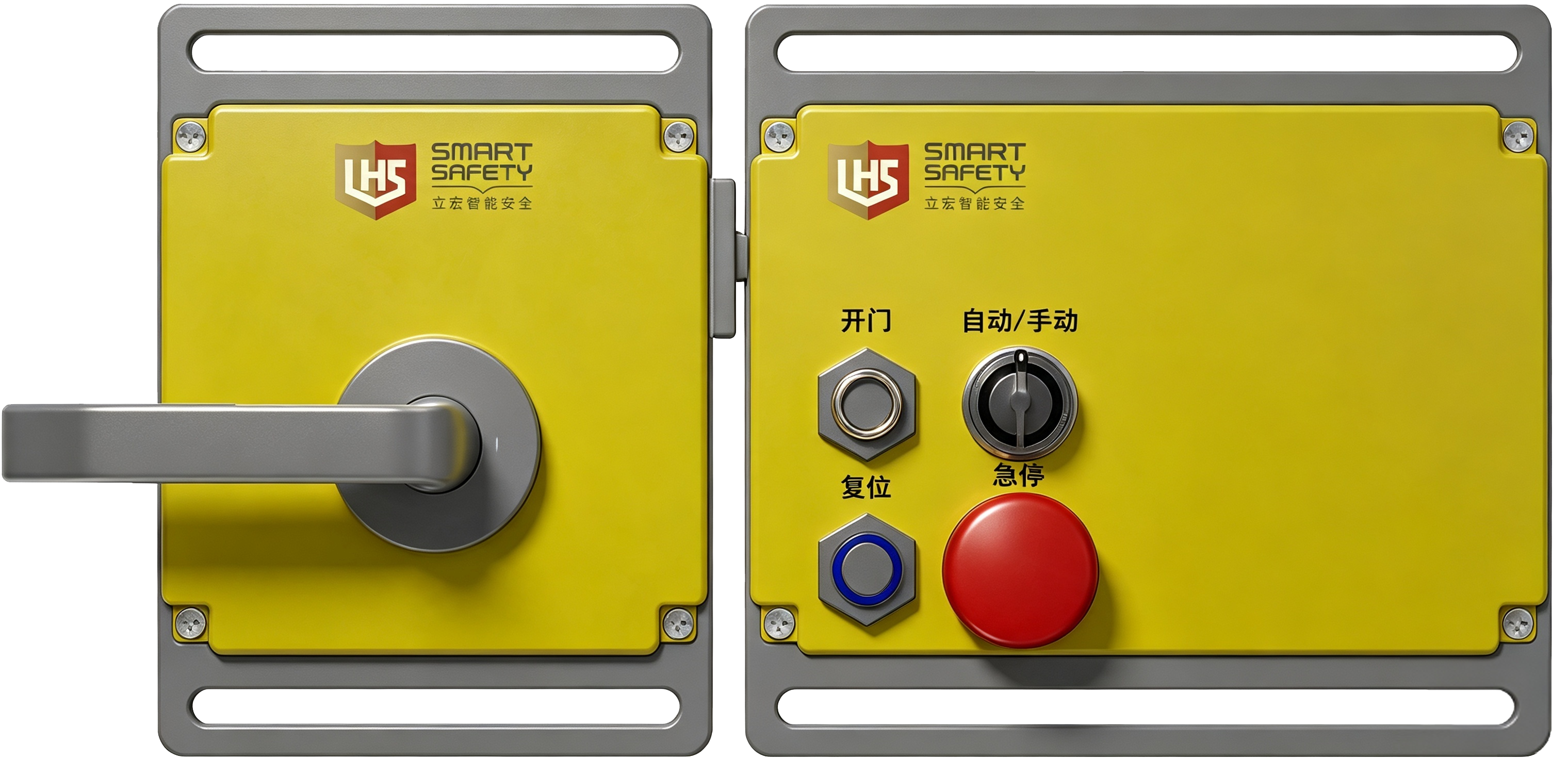

 | D3SL-L04-Y-L 2NC/1NC+2NC/1NO | 12芯航插 15芯航插 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 |  | D3SL-L04-Y-R 2NC/1NC+2NC/1NO | 12芯航插 15芯航插 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 | |

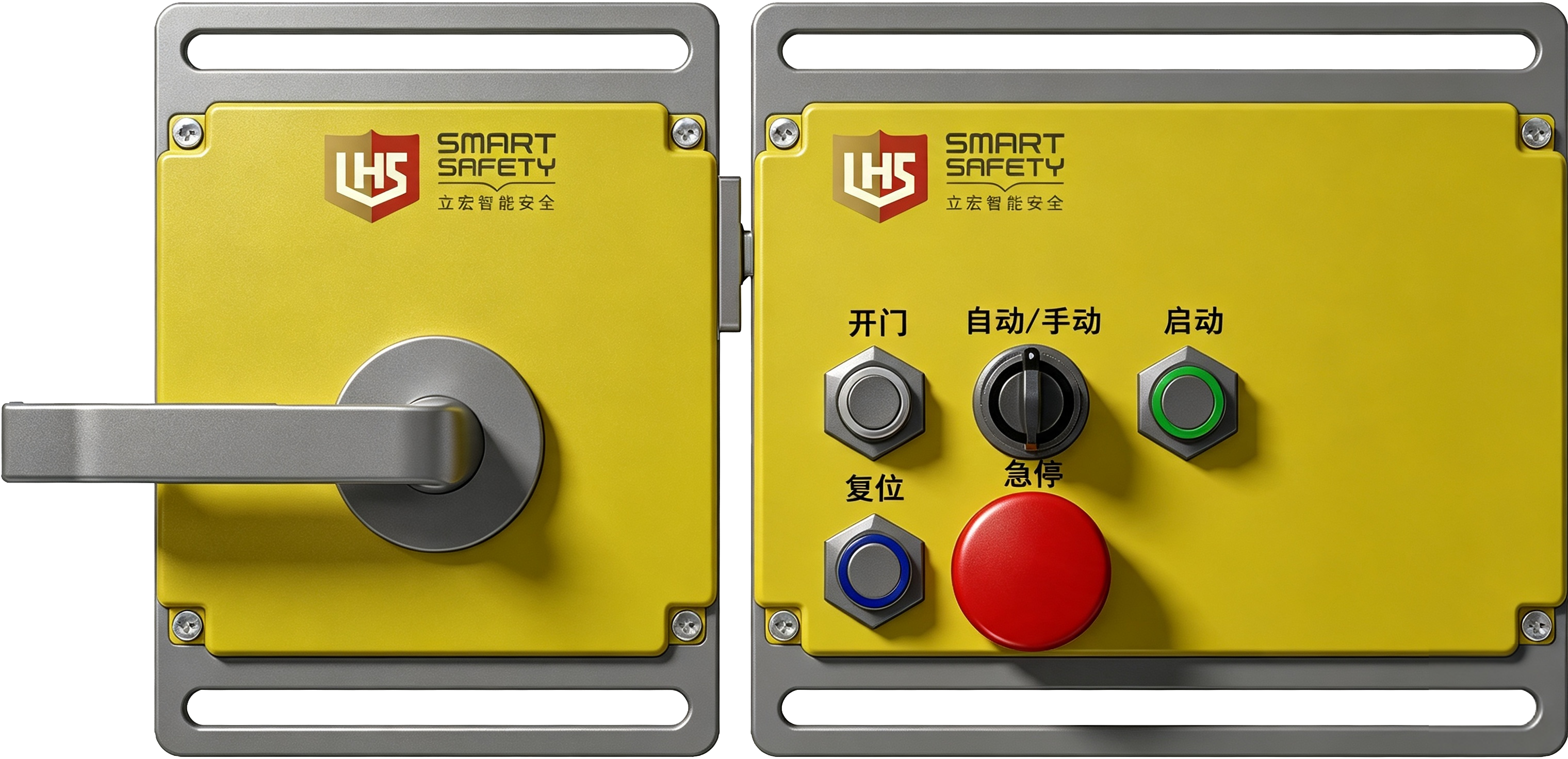

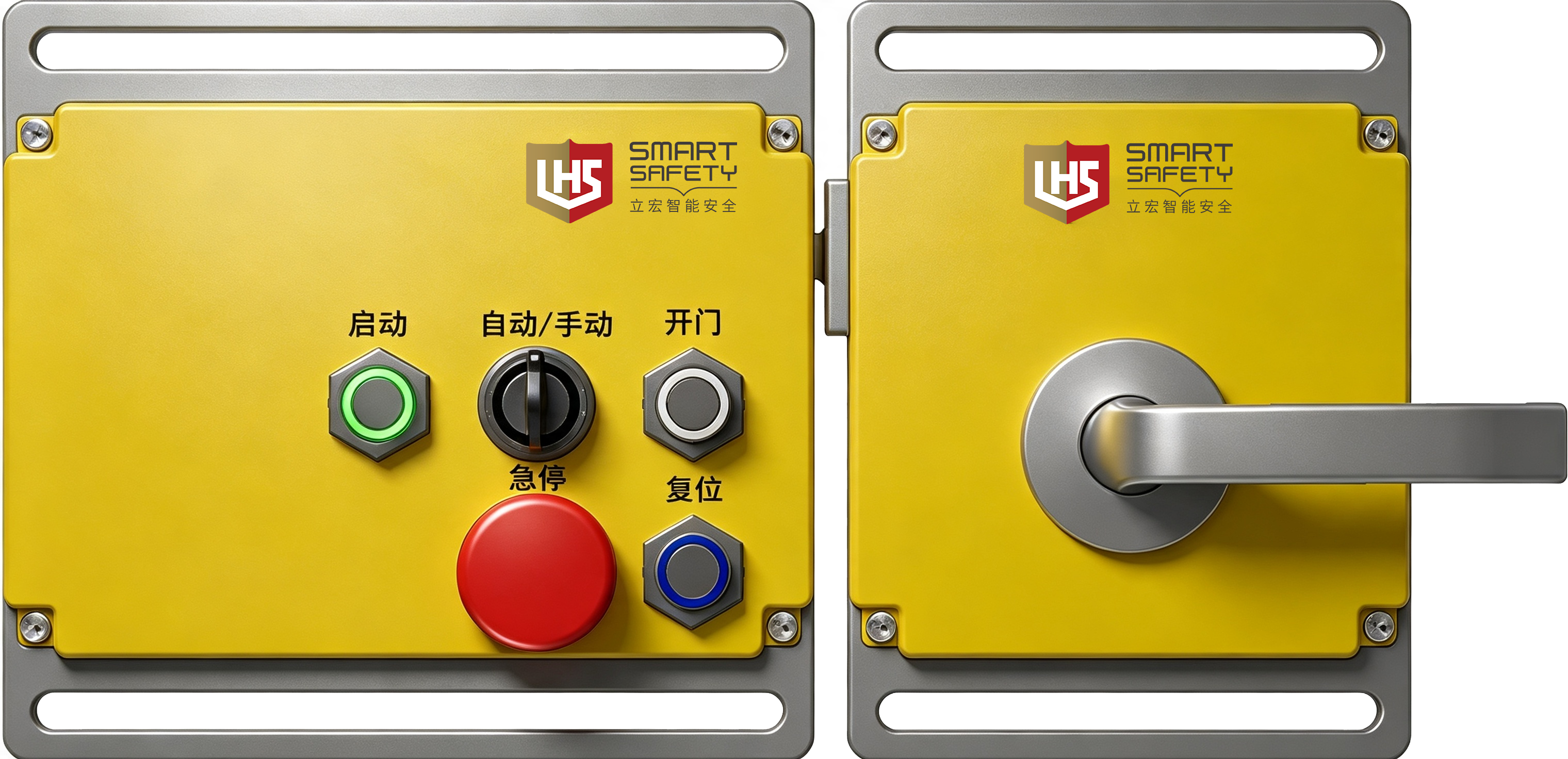

 | D3SL-L05-Y-L 2NC/1NC+2NC/1NO | 12芯航插 15芯航插 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 |  | D3SL-L05-Y-R 2NC/1NC+2NC/1NO | 12芯航插 15芯航插 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 |
技术参数
类型 | 类型 2 (IEC 61496)/类型4 (IEC 61496) | |
性能等级 | PLd/PLe(EN ISO 13849) | |
类别 | 类别3/类别4(ENISO 13849) | |
安全完整性等级 | SIL2/SIL 3 (IEC 61508) | |
PFHd（每小时危险失效率） | 5.38x10-9 | |
TM（持续运行时间） | 20年(EN ISO 13849) | |
符合标准 | ENISO 13849-1 | |
外壳材质 | 尼⻰+玻璃纤维阻燃材料 | |
触点材质 | 镀金银合金 | |
保护等级 | IP67（EN60947-5-1，钥匙操作孔除外） | |
使用寿命 | 机械100万次以上 | |
电⽓15万次以上 | ||
锁定时抗拉力强度 | 1300N/2000N | |
额定绝缘电压(Ui) | 300V | |
额定冲击耐受电压(Uimp) | 2.5kV | |
额定开放热电流(Ith) | 10A | |
使用类别 | AC-15 | DC-13 |
额定工作电压(Ue) | 240V | 30V |
额定工作电流(Ie） | 3A | 2.3A |
额定限制短路电流 | 1000 A | |
强制脱离动作力 | ≥60N | |
强制脱离距离 | ≥10mm | |
允许操作速度 | 0.05~0.5m/s | |
允许操作频率 | 最⼤20次操作/分钟 | |
环境温度 | -20℃~60℃，⽆结冰 | |
环境湿度 | 85%RH以下 | |
| 螺线管参数 | 额定工作电压 | DC24V±10% |
额定电流 | 200mA（初始值） | |
功率 | 8W | |
绝缘等级 | B级（130℃） | |
| 操作距离随温度变化而变化 | +-0.01mm/℃ | |
| 逃生释放功能可用 | 是 | |
| 最大垂直偏移 | +/-2.5mm | |
| 最大角度偏移 | +/-1.5deg | |
| 连接类型 | 航空插头 | |
| 电缆线路 | 12*0.3/15*0.3/20*0.3 | |
| 外壳上面部分材质 | 钣金+喷涂 | |
技术参数
