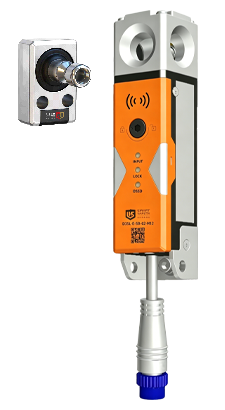

机械锁定

标准型

通用编码

NPN

直接出线

5M

D3SL-E-S-JB-2N-Z5

塑料

PNP

D3SL-E-S-JB-2P-Z5

塑料

电磁锁定

NPN

D3SL-E-S-DB-2P-Z5

塑料

PNP

D3SL-E-S-DB-2N-Z5

塑料

认证

CE

锁定方式

电磁锁定/机械锁定

响应时间

锁定→解除锁定

<250ms

<300ms

解除锁定→锁定

锁定

锁定保持力Fzh

≥2000N

锁栓插入偏差

≤2mm

机械耐久力

>100万次（门操作速度1m/s）

操作频率

1Hz

旋转门最小使用半径

≥250mm

手动解锁

正面、背面

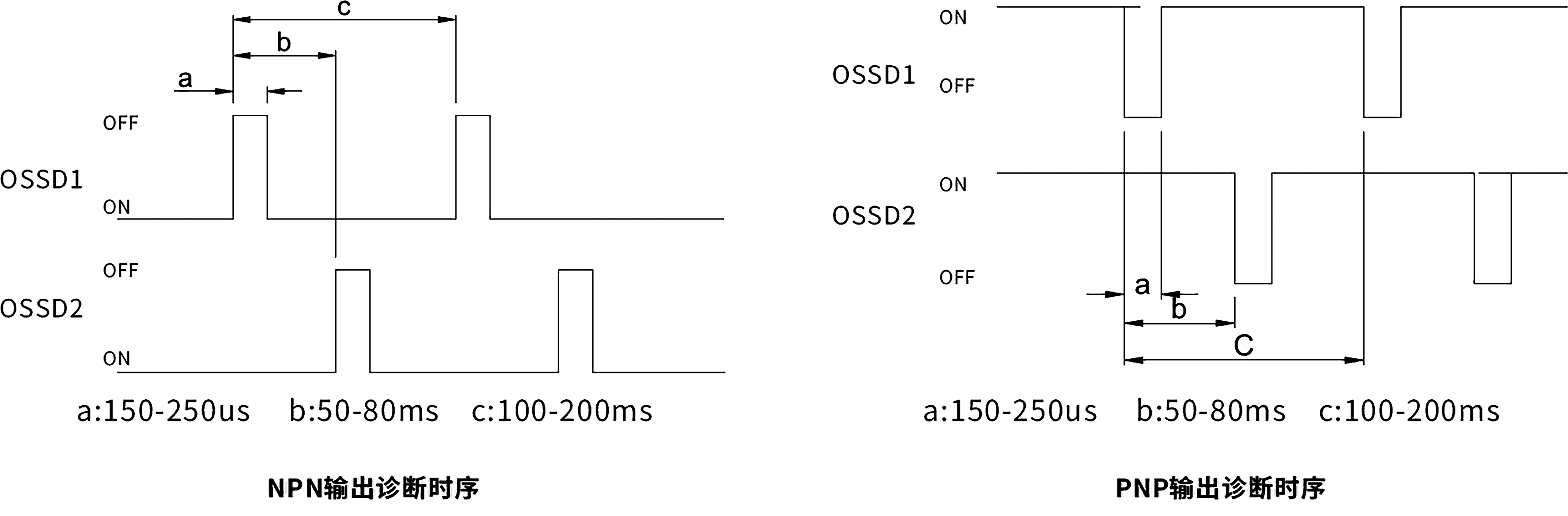

安全输出（OSSD

输出）

输出信号

NPN*2/PNP*2

最大负载电流

≤200mA

残余电压（ON时）

<2.5V（线缆5m）

OFF时电压

≤2V（线缆5m

泄露电流

≤0.5mA

最⼤负载容量

2uF

负载连线电阻

≤2.5Ω

辅助输出(AUX输出)

输出信号

NPN*1/PNP*1

最大负载电流

50mA

残余电压（ON时）

≤2.5V@50mA

外部输⼊

（断路电流）

安全输入

5mA*2

复位/EDM输入

约10mA*1

锁定控制输入

约10mA*1

电源

⼯作电压

DC24V±20%

额定功率

3.6W[消耗功率负载电流除外。锁定控制输⼊开启的瞬间，消耗功率将暂时增加（最⼤15W,约50ms）]

保护

电源防反接、输出短路保护、输出防反接

环境抗

耐性

外壳防护等级

IP65

动作环境温度

-20℃~55℃（无冻结）

存放环境温度

-25℃~70℃（无冻结）

动作环境湿度

5%~95%RH

存放环境湿度

5%~95%RH

耐振动

10至55Hz、双振幅2.0mm、X、Y、Z各方向5分钟（IEC60947-5-3）

耐冲击

30G X、Y、Z各⽅向6次（IEC60947-5-3）

级联连接

最多20台

启动时间

3.5s

材质

锁身塑料，锁头金属

输出指示灯

红、绿⾊

OSSD输出：绿⾊

OSSD关闭：红⾊

OSSD错误：红⾊闪烁(2Hz)

EDM错误：红⾊闪烁(1Hz)

锁定指示灯

绿色

⻔锁锁定：点亮

锁定异常：2Hz闪烁(电磁铁错误，光耦错误)

锁定时⽆ RFID：1Hz闪烁

尝试上锁：双闪亮

尝试解锁：双闪灭

未锁定：熄灭

输入指示灯

橙色

正常输⼊：点亮

⽆输⼊（等待输⼊）：熄灭

等待RSET复位：1Hz闪烁

安全输⼊错误：2Hz闪烁

工作状态

指示灯

绿、红、橙⾊

OSSD有输出：绿⾊灯常亮

OSSD⽆输出：红⾊灯常亮

电压错误：橙⾊灯1Hz闪烁

唯⼀编码未匹配：红绿橙闪烁

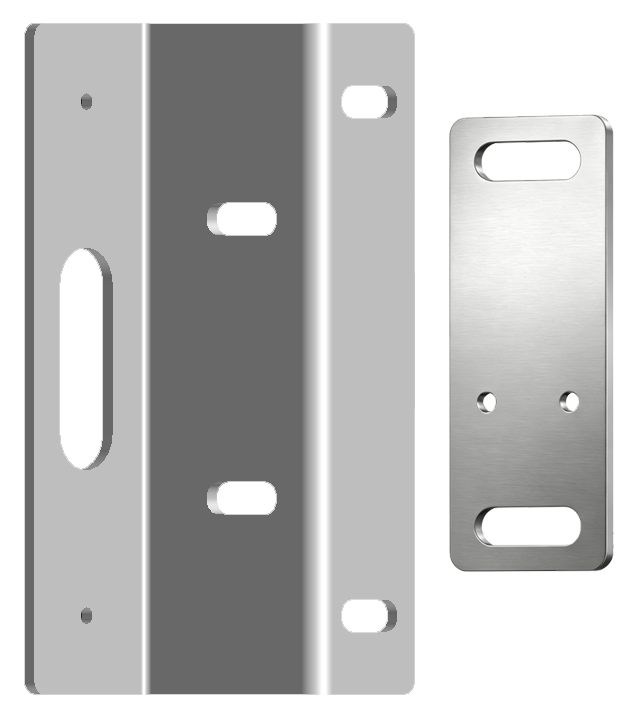

内侧安装⽀架（内侧安装固定使⽤）

D3SL-E-B01

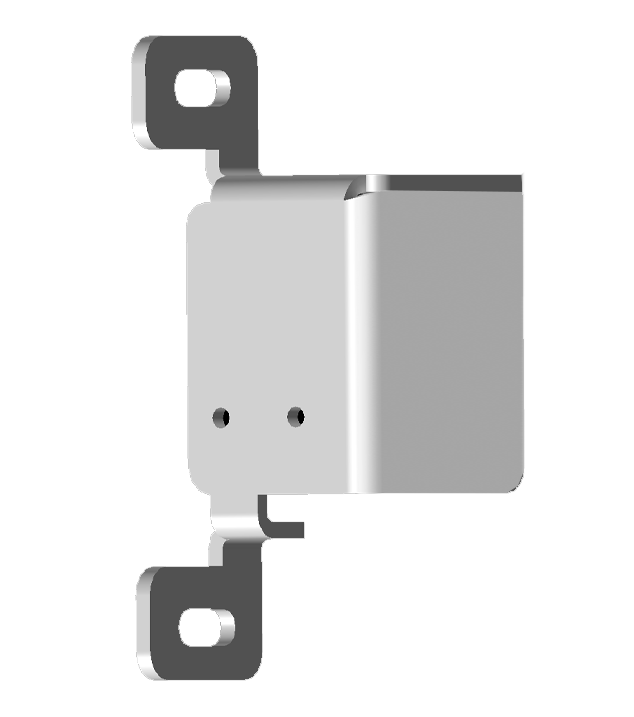

左开滑动安装⽀架（推拉⻔钥匙固定）

D3SL-E-BL01

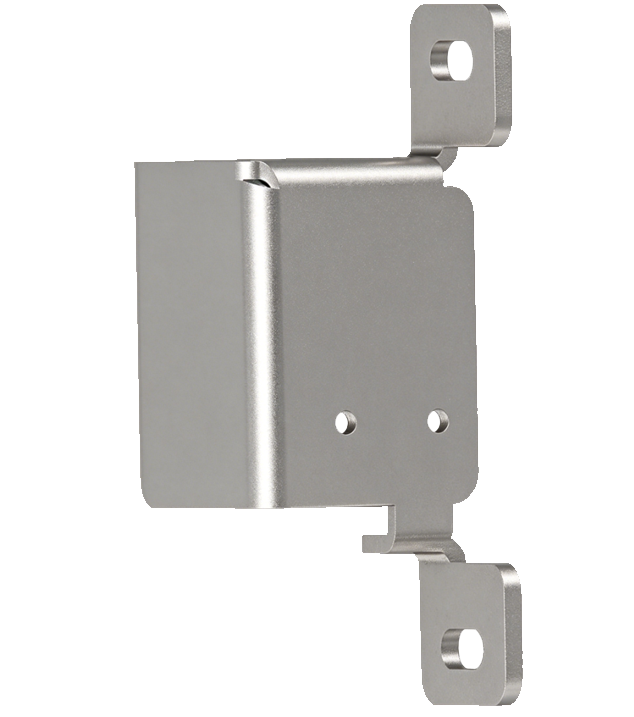

右开滑动安装⽀架（推拉⻔钥匙固定）

D3SL-E-BR01

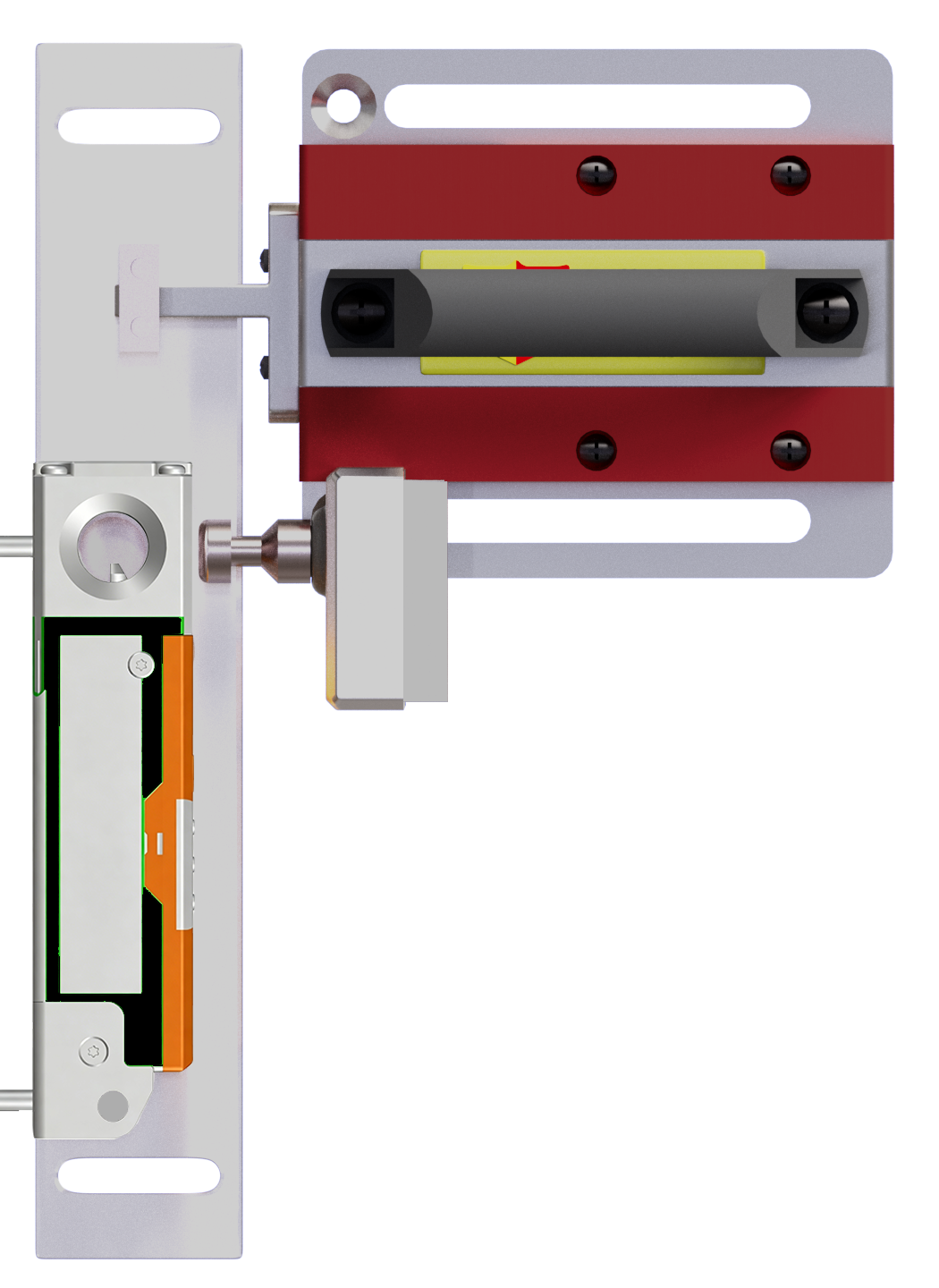

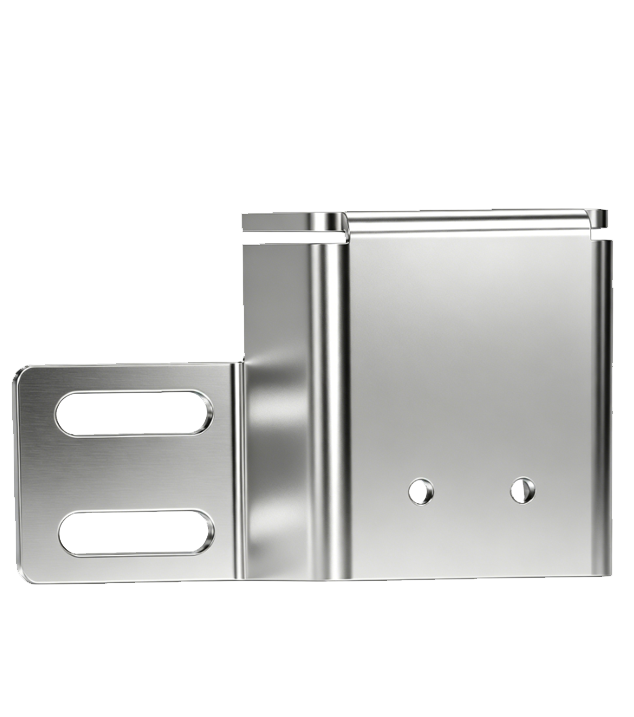

左开旋转安装⽀架（铰链⻔钥匙固定）

D3SL-E-BL02

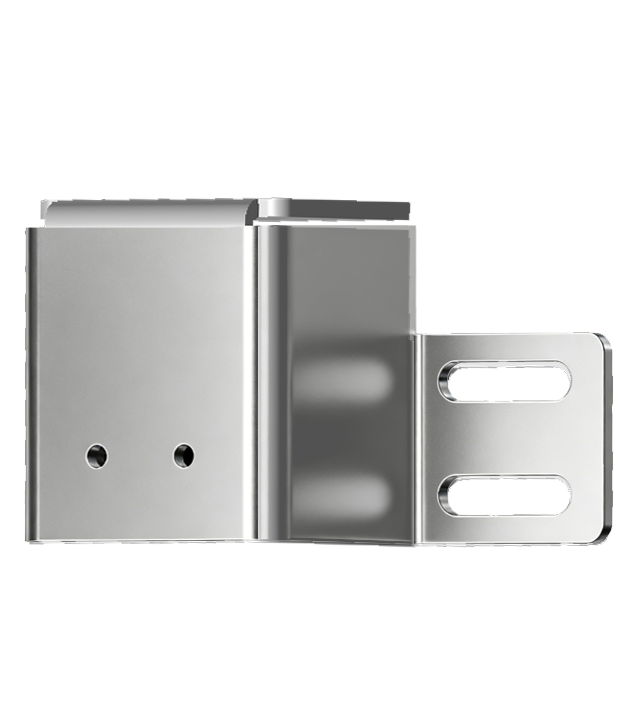

右开旋转安装⽀架（铰链⻔钥匙固定）

D3SL-E-BR02

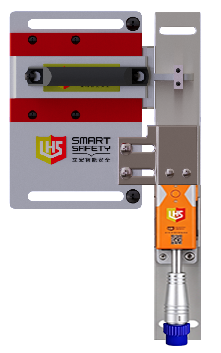

类型

普通把手（标准）

带后置解锁把手

定制把手（移门式）

带后置解锁+防撞外壳把手

配置门锁

D3SL-E

D3SL-E

D3SL-E

D3SL-E
