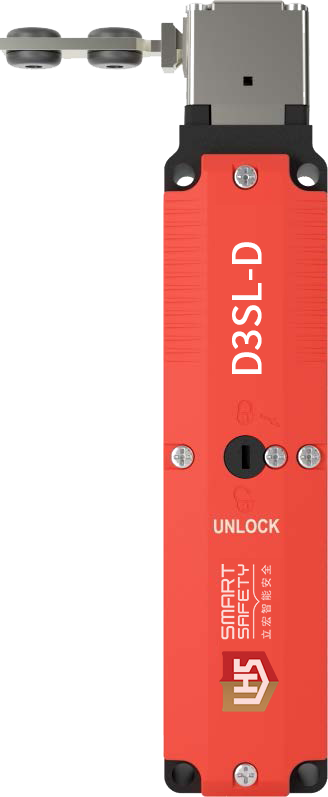

D3SL-D 安全门开关

• 轻巧、坚固：金属和塑料混合结构，灵活的触点组合具有紧急手动解锁功能

• 五个位置可插入操作头，可旋转开关头(4×90°)

• 可选配多种操作钥匙

• 强制锁定，安全防护

订购信息

开关型号

触点类型（⻔监控+锁定监控）

锁定/释放⽅式

头部材质

导管开口/连接器

D3SL-D

2NC/1NO+3NC/1NO

电磁锁定

机械释放

金属

M20

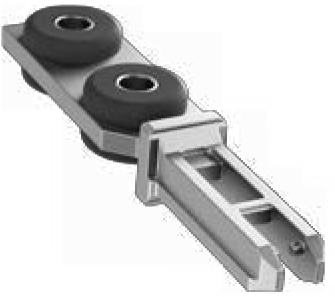

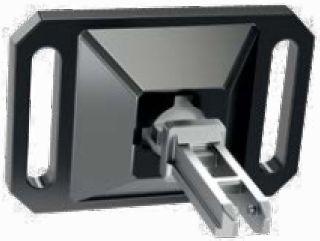

操作钥匙

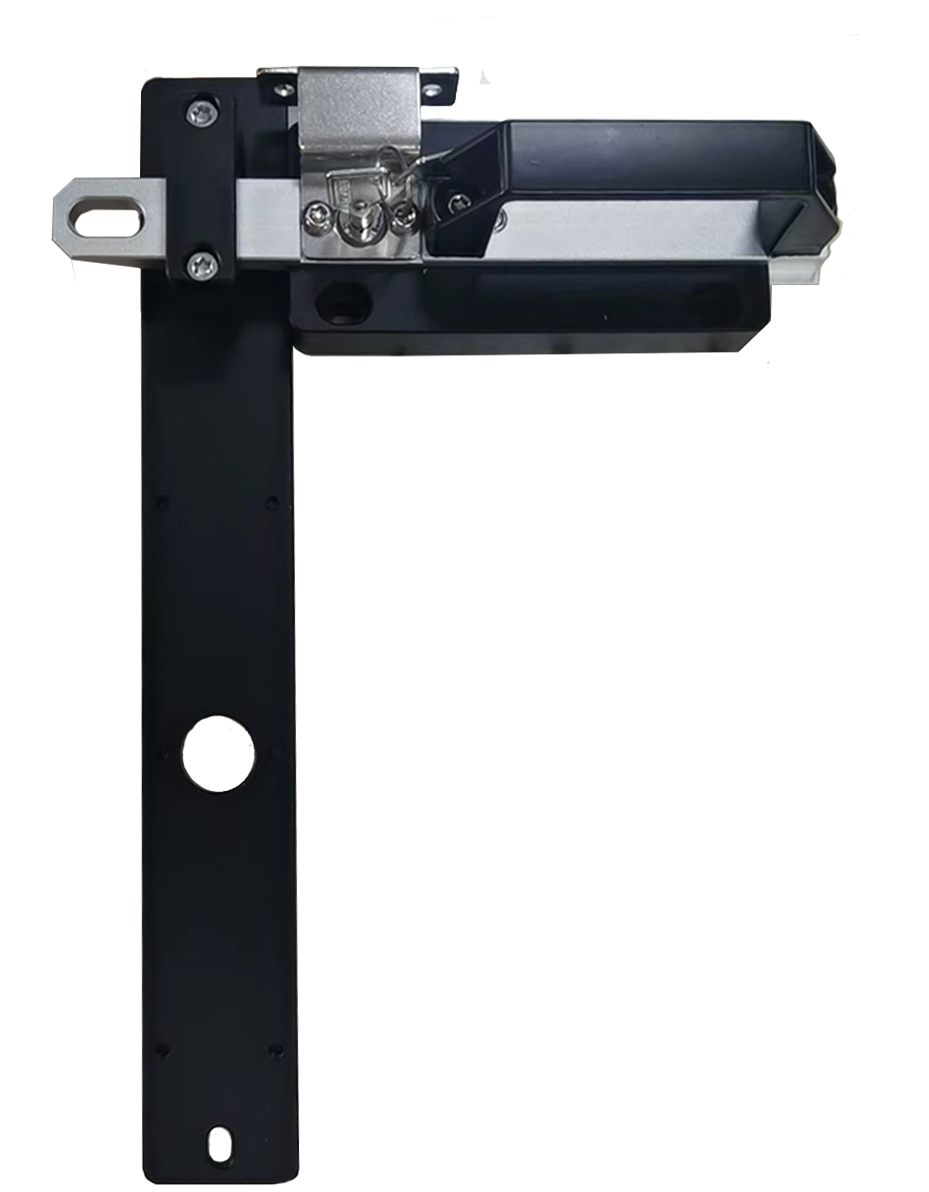

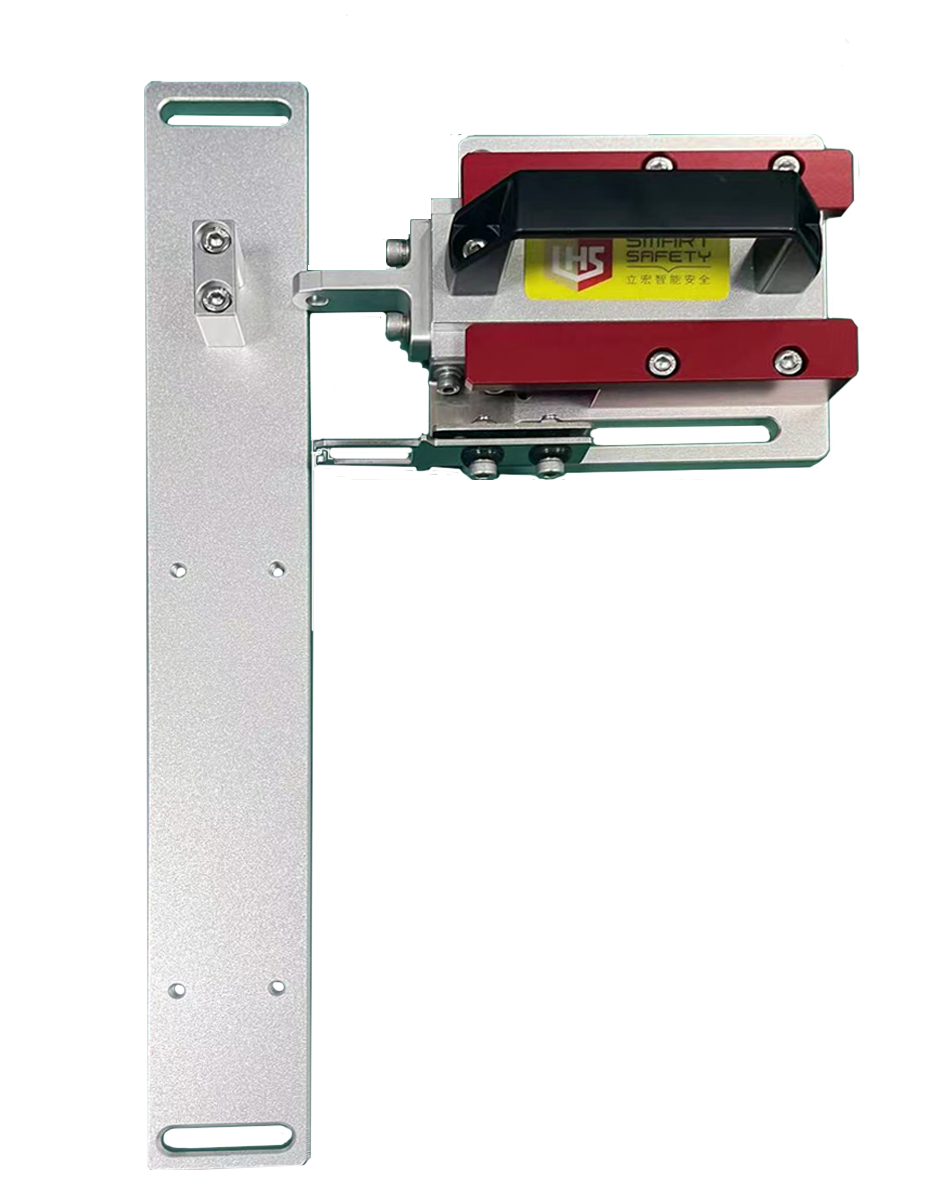

安全门闩

技术参数

安全认证	机械可靠	B10d=2.5×106在100mA负载下运行 ISO 13849-1至PLe，取决于系统架构 EN 62061至SIL3，取决于系统架构
	安全数据	每年使用8个周期/小时/每天24小时/365天 MTTFd 356年
符合标准		EN 60947-5-1、ENISO14119、GB/T14048.5-2007
外壳材质		尼⻰+玻璃纤维阻燃材料
触点材质		镀金银合金
保护等级		IP67（EN60947-5-1，钥匙操作孔除外）
使用寿命		机械100万次以上
		电⽓15万次以上
锁定时抗拉力强度		1300N
额定绝缘电压(Ui)		300V
额定冲击耐受电压(Uimp)		2.5kV
额定开放热电流(Ith)		10A
使用类别		AC-15	DC-13
额定工作电压(Ue)		240V	30V
额定工作电流(Ie）		3A	2.3A
额定限制短路电流		1000 A
强制脱离动作力		≥60N
强制脱离距离		≥10mm
允许操作速度		0.05~0.5m/s
允许操作频率		最⼤20次操作/分钟
环境温度		-20℃~60℃，⽆结冰
环境湿度		85%RH以下
螺线管参数	额定工作电压	DC24V±10%
	额定电流	200mA（初始值）
	功率	8W
	绝缘等级	B级（130℃）

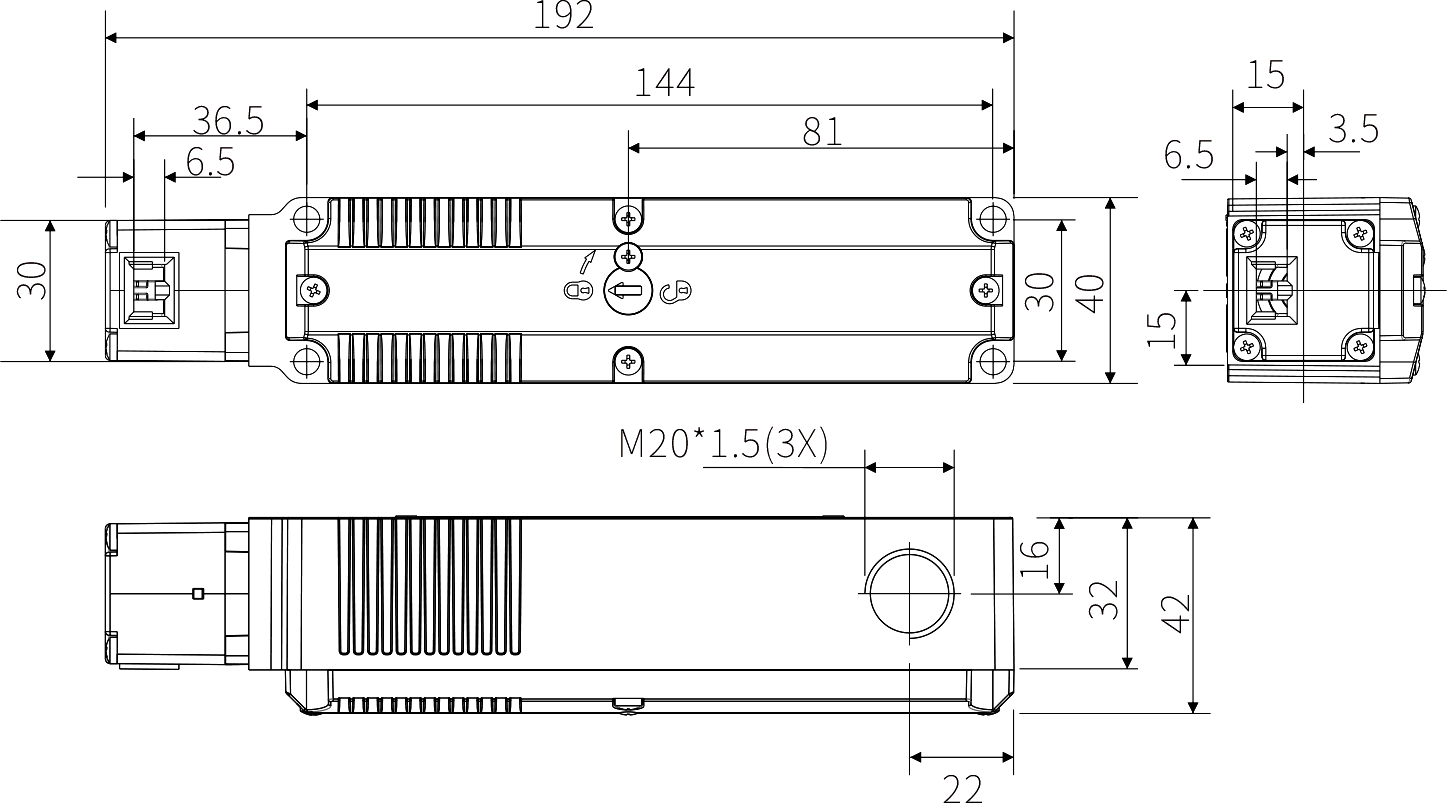

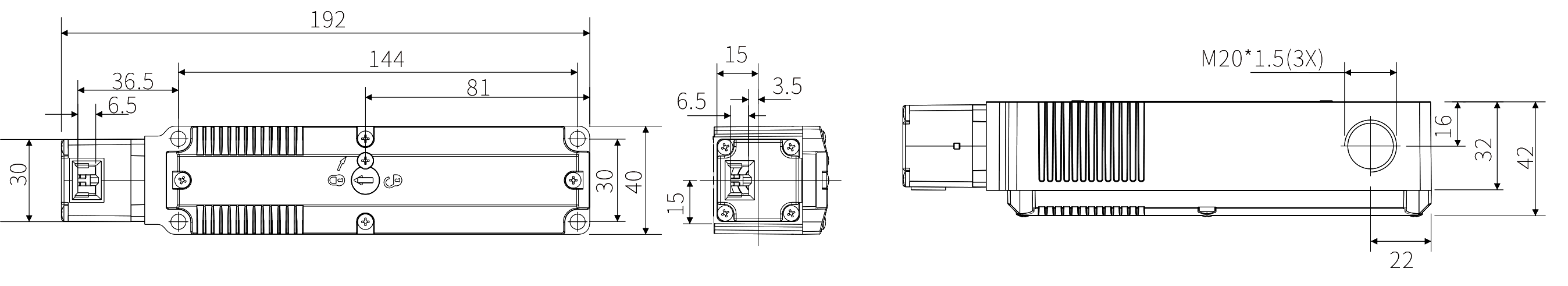

产品尺寸图


产品安装注意事宜

1.松开头部顶端的4个螺丝，旋转头部方向选择合适的操作钥匙孔位再进行安装。	2.安装在平开门时，需大于最小半径。	3.请在准备位置范围(1~3.5mm)内安装开关和操作钥匙。	4.操作钥匙的安装允许误差在操作钥匙插入孔中心为基准±1mm范围内。

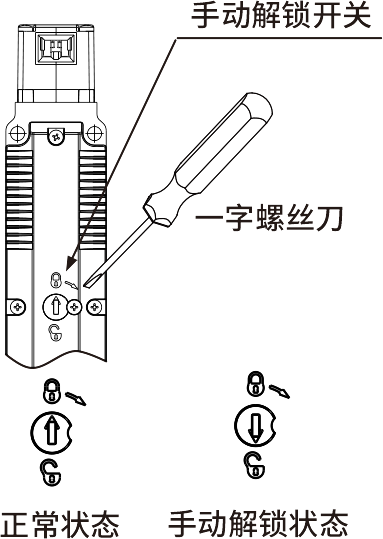

紧急手动解锁

● 处理停电或者紧急情况时，可以手动操作紧急解锁键。

● 旋转紧急解锁键时，必须要旋转到底，否则有损坏开关或者无法正常动作的危险。

● 紧急解锁键扭力请控制在0.2N.m以下，否则有损坏的风险。

● 每次使用紧急解锁键解除锁定并处理紧急情况后要对紧急解锁键进行复位，否则影响开关正常锁定功能，可能造成人身伤害或安全事故的危险。

● 仅限设备管理员操作紧急解锁键。
