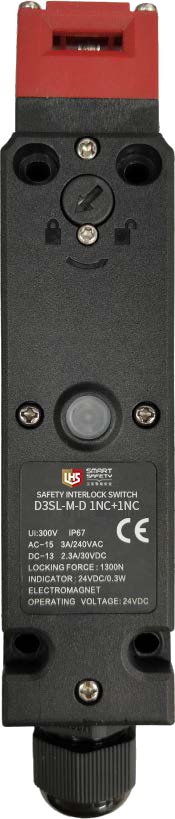

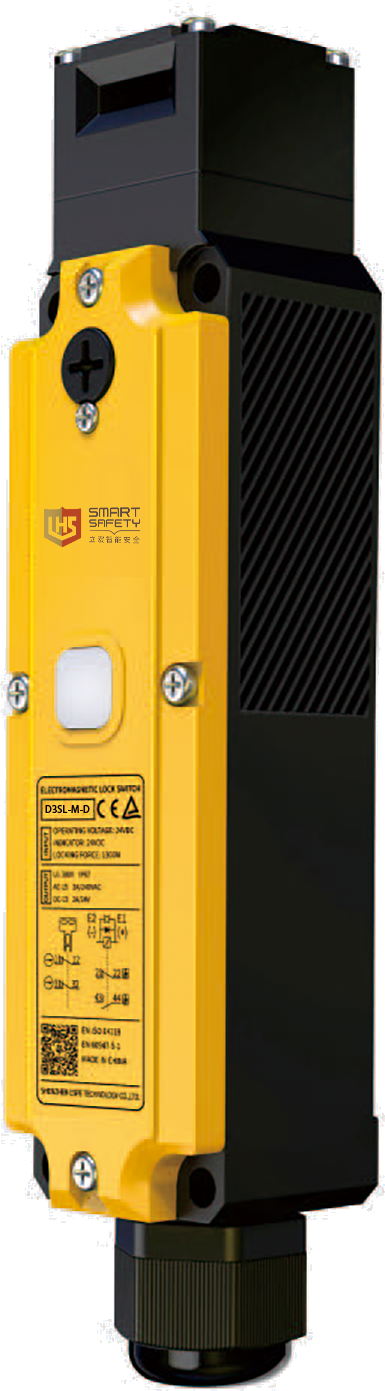

| • 强制锁定⼒1300N • 指示灯+紧急解锁功能 • 可选配6种操作钥匙 • 小型化设计节省安装空间 • 强制锁定 安全防护 |
| 订购信息 |
开关型号 | 触点类型（⻔监控+锁定监控） | 锁定/释放⽅式 | 头部材质 | 导管开口/连接器 |
D3SL-M-D 1NC+1NC | 1NC+1NC | 电磁锁定 机械释放 | 树脂 | M20 |
D3SL-M-D 2NC(S) | ⽆+2NC | 树脂 | M20 | |
D3SL-M-D 2NC(M) | 2NC+⽆ | 树脂 | M20 | |
D3SL-M-D 1NC/1NO(M) | 1NC/1NO+⽆ | 树脂 | M20 | |
D3SL-M-D 1NO+1NC | 1NO+1NC | 树脂 | M20 | |
D3SL-M-D 1NC/1NO(S) | ⽆+1NC/1NO | 树脂 | M20 | |
D3SL-M-J 1NC+1NC | 1NC+1NC | 机械锁定 电磁释放 | 树脂 | M20 |
D3SL-M-J 2NC(S) | ⽆+2NC | 树脂 | M20 | |
D3SL-M-J 2NC(M) | 2NC+⽆ | 树脂 | M20 | |
D3SL-M-J 1NC/1NO(M) | 1NC/1NO+⽆ | 树脂 | M20 | |
D3SL-M-J 1NO+1NC | 1NO+1NC | 树脂 | M20 | |
D3SL-M-J 1NC/1NO(S) | ⽆+1NC/1NO | 树脂 | M20 |
| 操作钥匙 |
类型 | 型号 | 线图 | 尺寸图 |
T型操作钥匙 | D3SL-M-K1 |  |  |

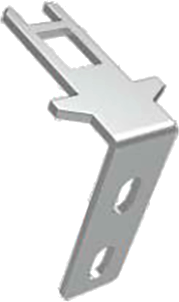

L型操作钥匙 | D3SL-M-K2 |  |  |
⻓T型操作钥匙 | D3SL-M-K3 |  |  |
⻓L型操作钥匙 | D3SL-M-K4 |  |  |
⽔平可调整型 操作钥匙 | D3SL-M-K5 |  |  |
⽔平/垂直可调 整型操作钥匙 | D3SL-M-K6 |  |  |
| 技术参数 |
外壳材质 | PA66阻燃 | ||
触点材质 | 银合⾦镀⾦ | ||
保护等级 | IP67（EN60947-5-1，钥匙操作孔除外） | ||
使用寿命 | 机械100万次以上 | ||
电⽓15万次以上 | |||
锁定时抗拉力强度 | 1300N | ||
额定绝缘电压(Ui) | 300V | ||
额定冲击耐受电压(Uimp) | 2.5kV | ||
额定开放热电流(Ith) | 10A | ||
使用类别 | AC-15 | DC-13 | |
额定工作电压(Ue) | 240V | 30V | |
额定工作电流(Ie） | 3A | 2.3A | |
额定限制短路电流 | 1000A | ||

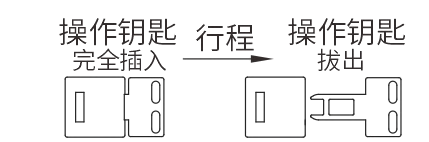

强制脱离动作力 | ≥60N | ||
强制脱离距离 | ≥10mm | ||
允许操作速度 | 0.05~0.5m/s | ||
允许操作频率 | 最⼤20次操作/分钟 | ||
环境温度 | -20℃~60℃，⽆结冰 | ||
环境湿度 | 85%RH以下 | ||
指示灯 | 额定电压 | 24VDC | |
1mA | |||
额定电流 | |||
光源颜色 | |||
绿⾊ | |||
螺线管 | 额定工作电压 | DC24V±10% | |
额定电流 | 200mA（初始值） | ||
功率 | 4.8W | ||
绝缘等级 | B级（130℃） | ||

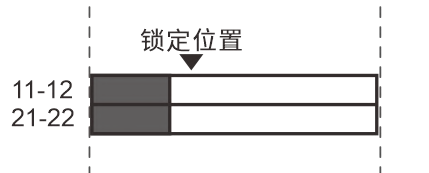

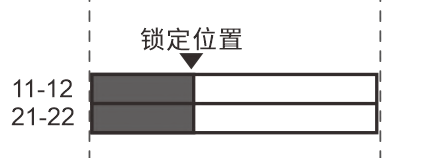

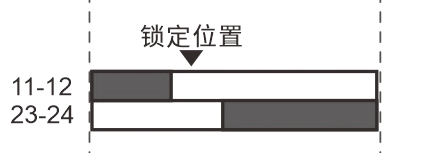

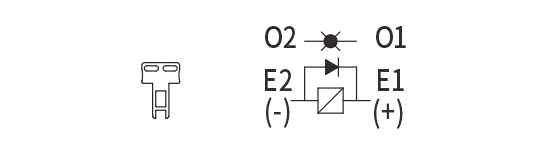

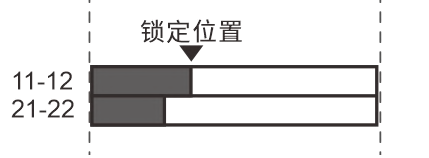

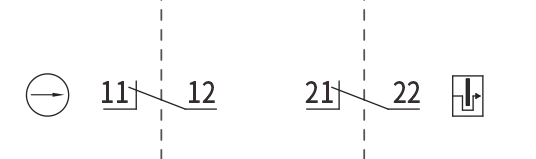

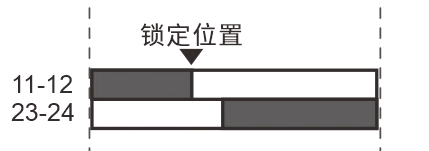

| 接点构成及动作 |

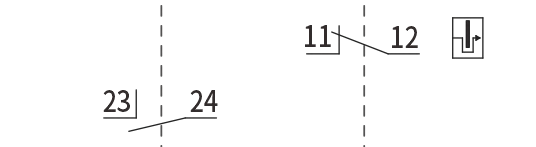

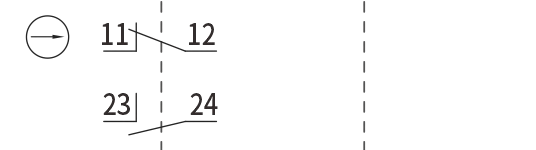

| 型号 | 触点类型 （门监控+锁定监控） | 接线图 | 触点动作 | |

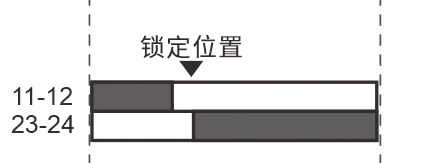

| 门监控 | 锁定监控 | ▬:触点ON ▬:触点OFF | ||
 |
| |||
D3SL-M-D1NC+1NC D3SL-M-J1NC+1NC | 1NC+1NC |  |
| |

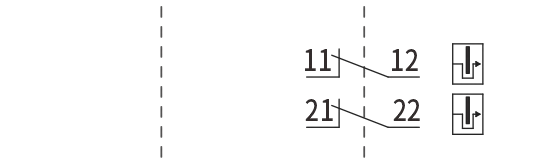

D3SL-M-D 2NC(S) D3SL-M-J2NC(S) | 无+2NC |  |
| |

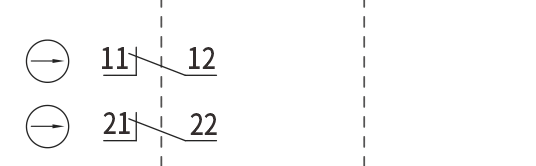

D3SL-M-D 2NC(M) D3SL-M-J2NC(M) | 2NC+无 |  |
| |
D3SL-M-D 1NC/1NO(M) D3SL-M-J 1NC/1NO(M) | 1NC/1NO +无 |  |
| |

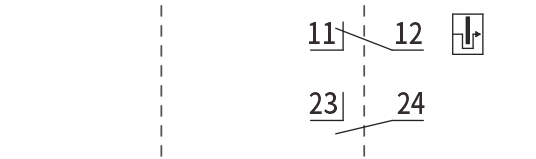

| D3SL-M-D 1NO+1NC D3SL-M-J1NO+1NC | 1NO+1NC |  |
| |
D3SL-M-D 1NC/1NO(S) D3SL-M-J 1NC/1NO(S) | 无+1NC/1NO |
|  | |

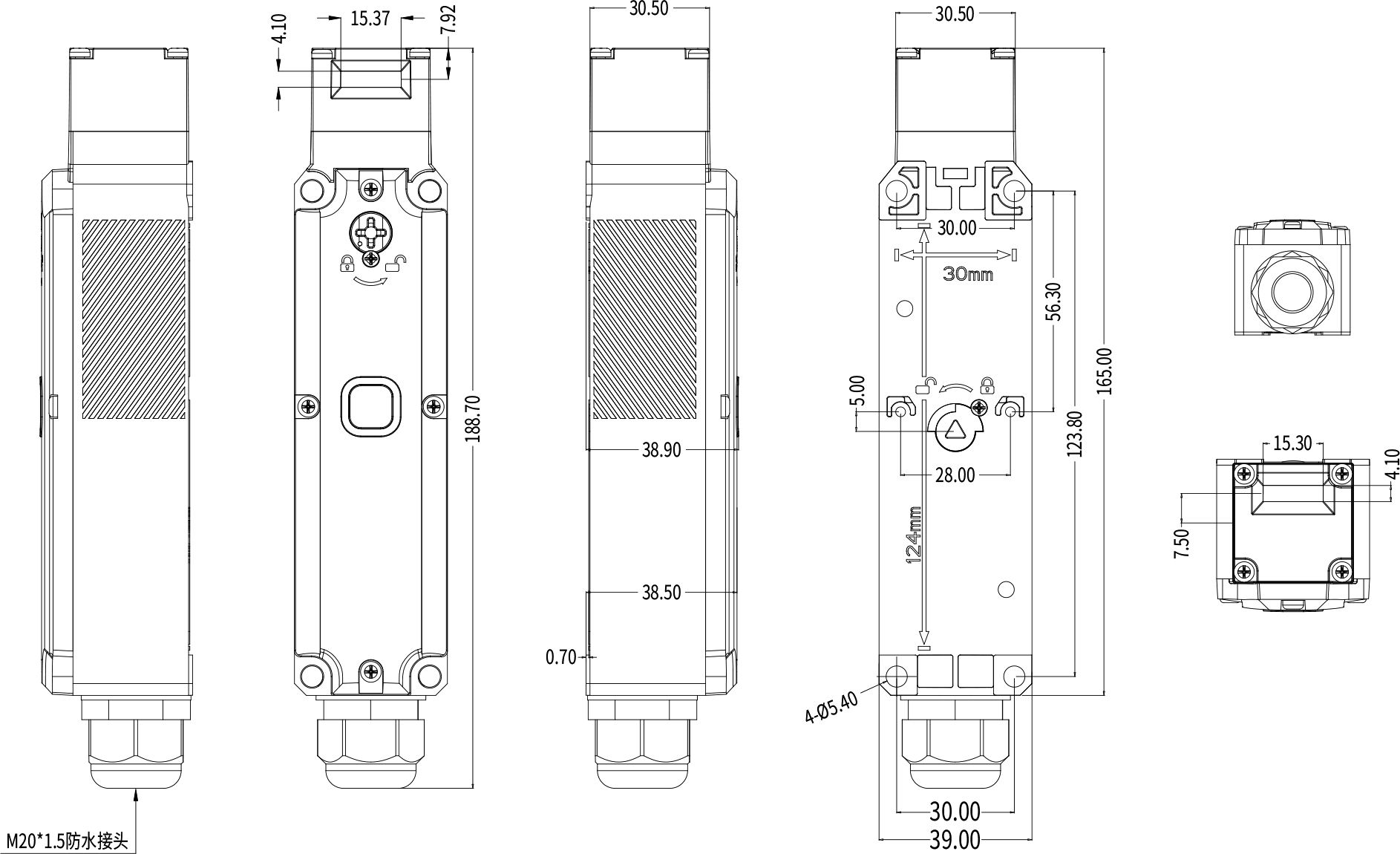

| 产品尺寸图 |
 |

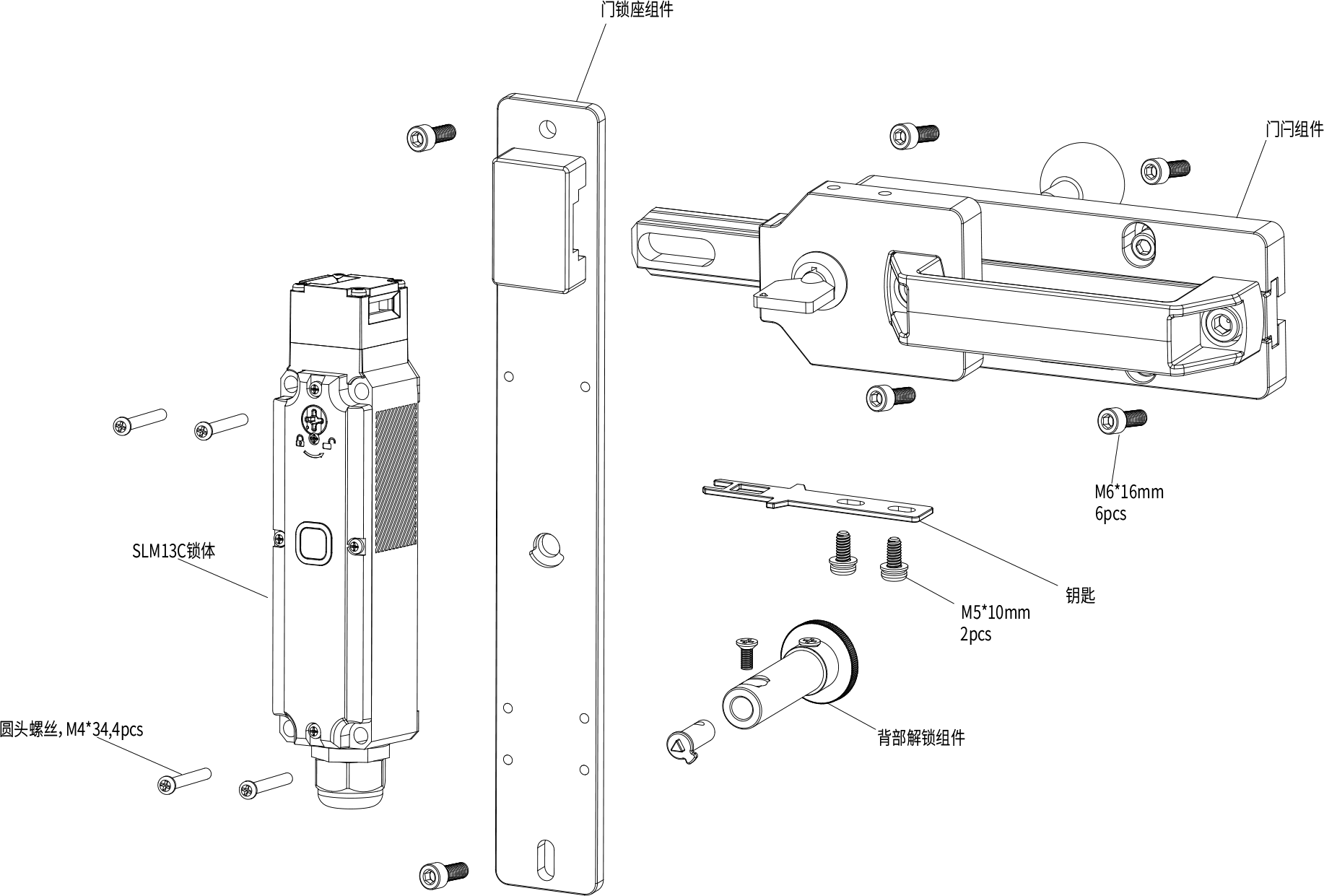

产品安装注意事宜
| 1.松开头部顶端的4个螺丝，旋转头部方向选择合适的操作钥匙孔位再进行安装。 | 2.安装在平开门时，需大于最小半径。 |
 |  |
3.请在准备位置范围(1~3.5mm)内安装开关和操作钥匙。 | 4.操作钥匙的安装允许误差在操作钥匙插入孔中心为基准±1mm范围内。 |
 |  |
| 紧急解锁 |
解锁螺丝类型 | 正常 | 手动解锁 |
一字型+六角星型或 十字型 |  |  |
• 处理停电或者紧急情况时，可以手动操作紧急解锁键。旋转紧急解锁键时，必须要旋转到底，否则有损坏开关或者无法正常动作的危险。 • 紧急解锁键扭力请控制在0.2N.m以下，否则有损坏的风险每次使用紧急解锁键解除锁定并处理紧急情况后要对紧急解锁键进行复位，否则影响开关正常锁定功能，可能造成人身伤害或安全事故的危险。 • 仅限设备管理员操作紧急解锁键。 | ||
