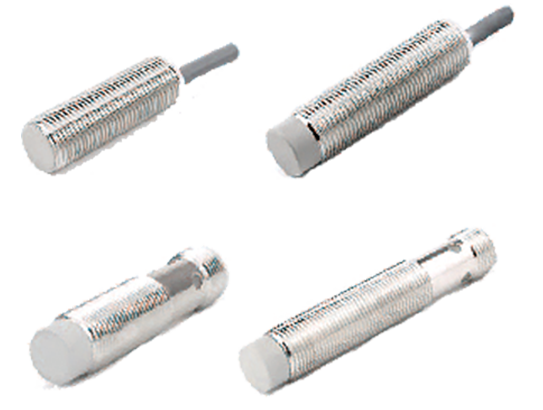

 | • 检测距离可选性范围广 • 超高精度， 可靠性强 • 规格：M12×45mm，M12×35，M12×50mm，M12×55mm，M12×68mm，M12×72mm • 重复精度：＜1% • 产品认证：CE |
▊配置说明
外观 |  |  |  |  | |||||
尺寸 | M12×35mm | M12×35mm | M12×45mm | M12×45mm | |||||
感应距离 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | 4.0mm±10% | 6.0mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | 埋入式(齐平) | 非埋入式(非齐平) | |||||
标准检测物体 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | ||||
外壳材质 | 铜镀镍 | 铜镀镍 | 铜镀镍 | ||||||
是否带LED | 黄色LED | 黄色LED | 黄色LED | ||||||
工作电压 | 10-30VDC | 10-30VDC | 10-30VDC | ||||||
连波 | ＜10% | ＜10% | ＜10% | ||||||
无负载电流 | ＜10mA | ＜10mA | ＜10mA | ||||||
最大负载电流 | ＜150mA | ＜150mA | ＜150mA | ||||||
漏电流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||||||
电压降 | ＜1.5V | ＜1.5V | ＜1.5V | ||||||
开关频率 | 1.5KHz | 800Hz | 1KHz | 1.5KHz | 800Hz | 600Hz | 1KHz | 500Hz | |
响应时间 | 0.1ms | 0.2ms | 0.2ms | 0.1ms | 0.2ms | 0.5ms | 0.2ms | 0.5ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||||||
重复精度 | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防护等级 | IP67 | IP67 | IP67 | ||||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||||||
电短路/ 过载流保护 | YES / 180mA | YES / 180mA | YES / 330mA | YES / 180mA | YES / 260mA | ||||
感应面材质 | PBT | PA66 | PA66 | ||||||
连接方式 | Ø4.0mm 2m PVC电缆线，3*0.15mm² | Ø4.0mm 2m PVC电缆线，3*0.15mm² | Ø4.0mm 2m PVC电缆线，3*0.15mm² | ||||||
重量 | 约50.8g | 约49.8g | 约55.0g | 约54.0g | |||||
型 号 | NPN常开 | LHJK-M12-35-Z32-2NO | LHJK-M12-35-Z32-4NO | LHJK-M12-F35-Z32-4NO | LHJK-M12-45-Z32-2NO | LHJK-M12-45-Z32-4NO | LHJK-M12-45-Z32-6NO | LHJK-M12-F45-Z32-4NO | LHJK-M12-F45-Z32-6NO |
NPN常闭 | LHJK-M12-35-Z32-2NC | LHJK-M12-35-Z32-4NC | LHJK-M12-F35-Z32-4NC | LHJK-M12-45-Z32-2NC | LHJK-M12-45-Z32-4NC | LHJK-M12-45-Z32-6NC | LHJK-M12-F45-Z32-4NC | LHJK-M12-F45-Z32-6NC | |
PNP常开 | LHJK-M12-35-Z32-2PO | LHJK-M12-35-Z32-4PO | LHJK-M12-F35-Z32-4PO | LHJK-M12-45-Z32-2PO | LHJK-M12-45-Z32-4PO | LHJK-M12-45-Z32-6PO | LHJK-M12-F45-Z32-4PO | LHJK-M12-F45-Z32-6PO | |
PNP常闭 | LHJK-M12-35-Z32-2PC | LHJK-M12-35-Z32-4PC | LHJK-M12-F35-Z32-4PC | LHJK-M12-45-Z32-2PC | LHJK-M12-45-Z32-4PC | LHJK-M12-45-Z32-6PC | LHJK-M12-F45-Z32-4PC | LHJK-M12-F45-Z32-6PC | |
外观 |  |  |  | |||
尺寸 | M12×50mm (M12-4针) | M12×50mm-(M12-4针) | M12×55mm | |||
感应距离 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10.0mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | 非埋入式(非齐平) | |||
标准检测物体 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||
是否带LED | 黄色LED | 黄色LED | ||||
工作电压 | 10-30VDC | 10-30VDC | ||||
连波 | ＜10% | ＜10% | ||||
无负载电流 | ＜10mA | ＜10mA | ||||
最大负载电流 | 150mA | 150mA | ||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||
电压降 | ＜1.5V | ＜1.5V | ||||
开关频率 | 1.5KHz | 800Hz | 1KHz | 500Hz | 100Hz | |
响应时间 | 0.1ms | 0.2ms | 0.2ms | 0.5ms | 1ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||
重复精度 | ＜3.0%(Sr) | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防护等级 | IP67 | IP67 | ||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
电短路/过载流保护 | YES/180mA | YES/180mA | YES/260mA | YES/330mA | ||
感应面材质 | PBT | PBT | PBT | |||
连接方式 | M12插头，4针 | M12插头，4针 | Ø4.0mm 2m PVC电缆线，3*0.15mm² | |||
重量 | 约13.8g | 约12.7g | 约54.2g | |||
型 号 | NPN常开 | LHJK-M12-50-M124-2NO | LHJK-M12-50-M124-4NO | LHJK-M12-F50-M124-4NO | LHJK-M12-F55-Z32-8NO | LHJK-M12-F55-Z32-10NO |
NPN常闭 | LHJK-M12-50-M124-2NC | LHJK-M12-50-M124-4NC | LHJK-M12-F50-M124-4NC | LHJK-M12-F55-Z32-8NC | LHJK-M12-F55-Z32-10NC | |
PNP常开 | LHJK-M12-50-M124-2PO | LHJK-M12-50-M124-4PO | LHJK-M12-F50-M124-4PO | LHJK-M12-F55-Z32-8PO | LHJK-M12-F55-Z32-10PO | |
PNP常闭 | LHJK-M12-50-M124-2PC | LHJK-M12-50-M124-4PC | LHJK-M12-F50-M124-4PC | LHJK-M12-F55-Z32-8PC | LHJK-M12-F55-Z32-10PC | |
外观 |  |  |  | ||||
尺寸 | M12×68mm-(M12-4针) | M12×68mm-(M12-4针) | M12×72mm-(M12-4针) | ||||
感应距离 | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | |||||
标准检测物体 | 12*12*1mm(Fe) | 18*18*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外壳材质 | 铜镀镍 | 铜镀镍 | |||||
是否带LED | 黄色LED | 黄色LED | |||||
工作电压 | 10-30VDC | 10-30VDC | |||||
连波 | ＜10% | ＜10% | |||||
无负载电流 | ＜10mA | ＜10mA | |||||
最大负载电流 | 150mA | 150mA | |||||
漏电流 | ＜0.01mA | ＜0.01mA | |||||
电压降 | ＜1.5V | ＜1.5V | |||||
开关频率 | 1.5KHz | 800Hz | 600Hz | 1KHz | 500Hz | 100Hz | |
响应时间 | 0.1ms | 0.2ms | 0.5ms | 0.2ms | 0.5ms | 1ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | |||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||
防护等级 | IP67 | IP67 | |||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | |||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||||
电短路/过载流保护 | YES / 180mA | YES / 330mA | YES / 180mA | YES / 260mA | YES / 330mA | ||
感应面材质 | PBT | PBT | |||||
连接方式 | M12插头，4针 | M12插头，4针 | |||||
重量 | 约19.5g | 约19.3g | 约19.8g | ||||
型 号 | NPN常开 | LHJK-M12-68-M124-2NO | LHJK-M12-68-M124-4NO | LHJK-M12-68-M124-6NO | LHJK-M12-F68-M124-4NO | LHJK-M12-F72-M124-8NO | LHJK-M12-F72-M124-10NO |
NPN常闭 | LHJK-M12-68-M124-2NC | LHJK-M12-68-M124-4NC | LHJK-M12-68-M124-6NC | LHJK-M12-F68-M124-4NC | LHJK-M12-F72-M124-8NC | LHJK-M12-F72-M124-10NC | |
PNP常开 | LHJK-M12-68-M124-2PO | LHJK-M12-68-M124-4PO | LHJK-M12-68-M124-6PO | LHJK-M12-F68-M124-4PO | LHJK-M12-F72-M124-8PO | LHJK-M12-F72-M124-10PO | |
PNP常闭 | LHJK-M12-68-M124-2PC | LHJK-M12-68-M124-4PC | LHJK-M12-68-M124-6PC | LHJK-M12-F68-M124-4PC | LHJK-M12-F72-M124-8PC | LHJK-M12-F72-M124-10PC | |
▊产品尺寸图
M12x35mm | M12x35mm | M12x45mm | M12x45mm | M12×50mm (M12-4针) |
 |  |  |  |  |
| M12×68mm-(M12-4针) | M12×72mm-(M12-4针) | M12×68mm-(M12-4针) | M12×68mm-(M12-4针 | M12×72mm-(M12-4针) |
 | |  |  |  |
▊产品选型说明
| ▊ | 应用场景 |
| 检测磁带上的螺丝 | 统计金属工件数量 | 金属托板的定位 | 确认铝制托板通过 | 凸轮的检测 | 机器人翅片夹头的确认 |
 |  |  |  |  |  |

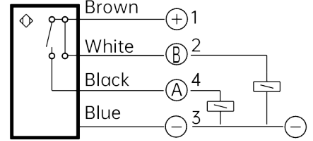

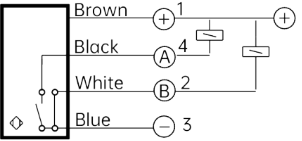

| ▊ | 接线图 |
| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
