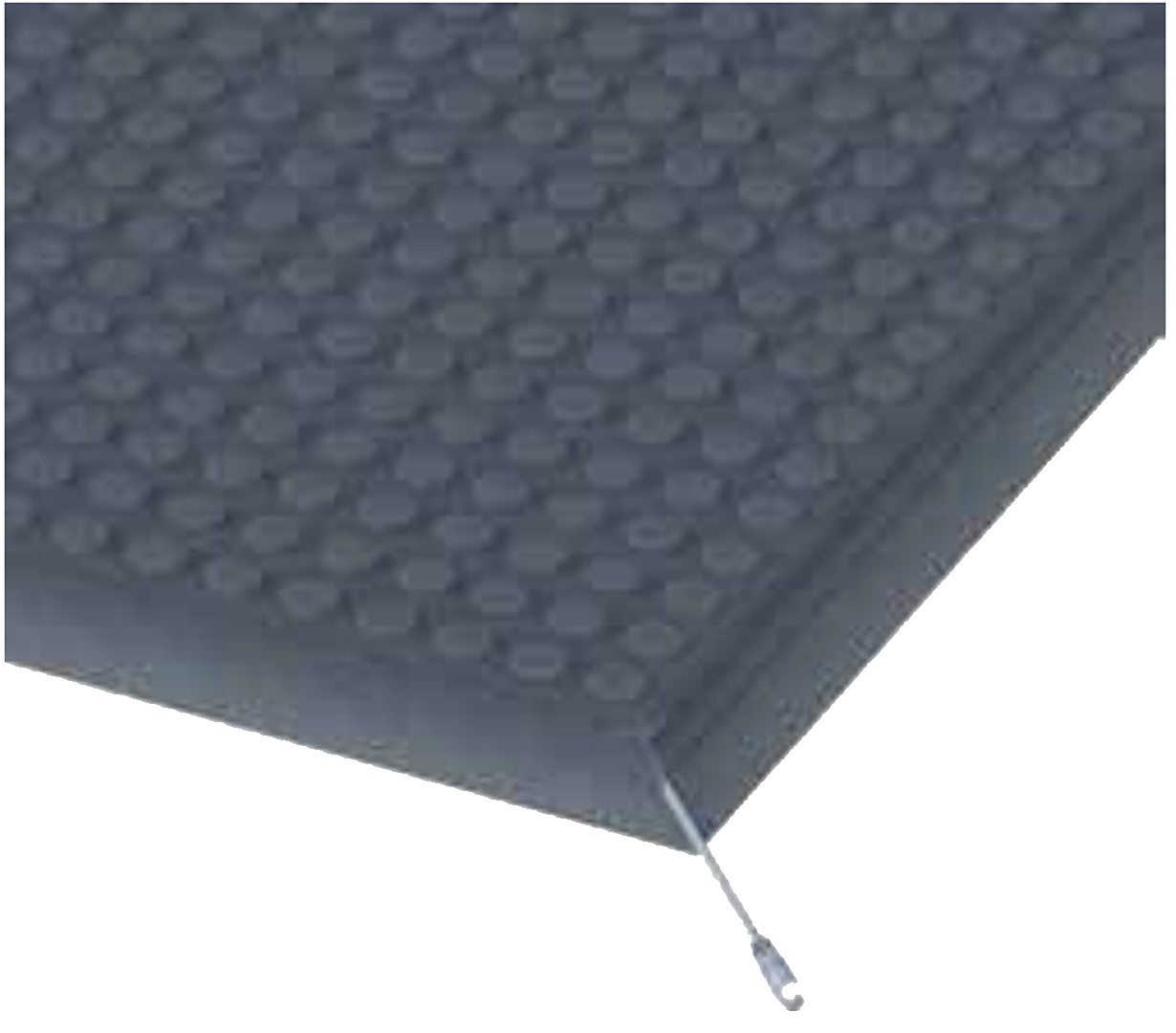

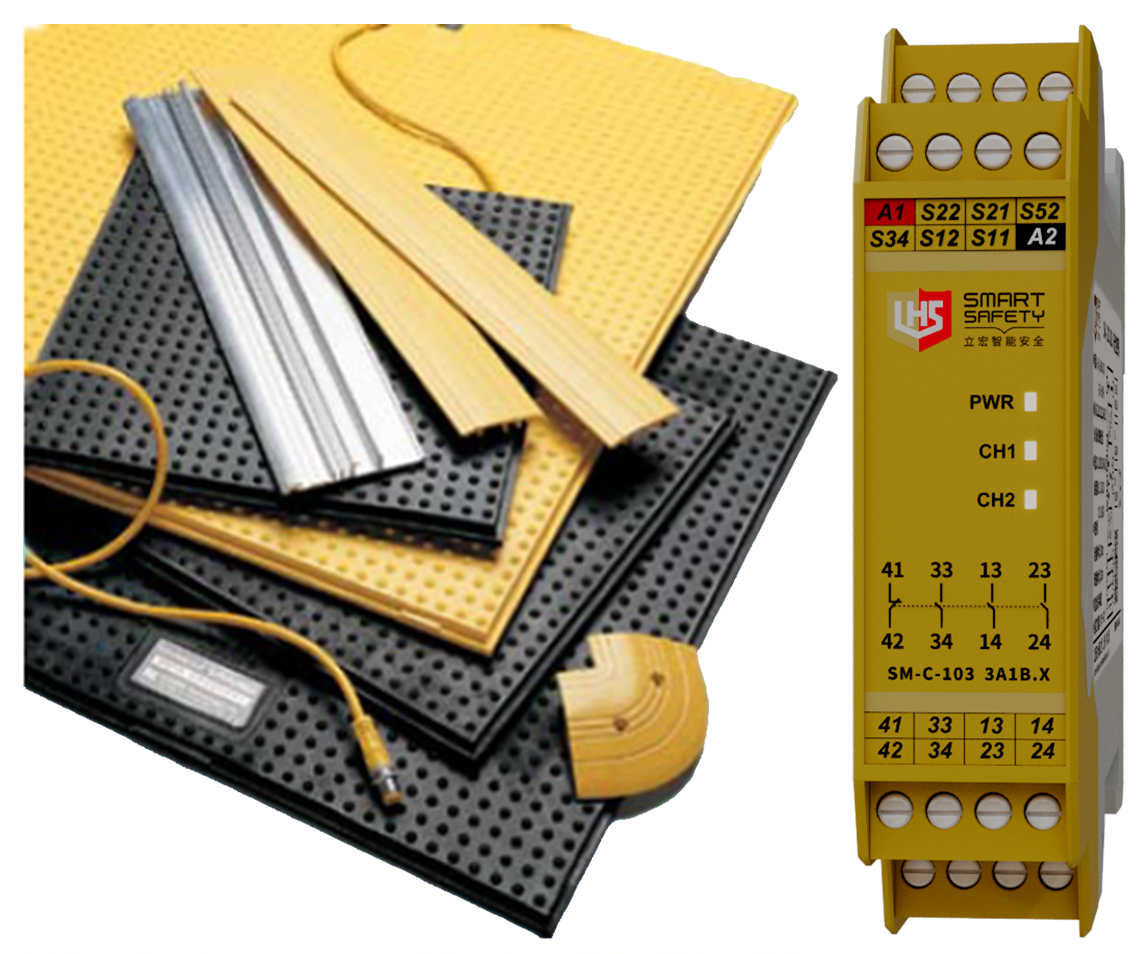

安全地垫 Safety Mats




压力安全垫

·压力传感器安全地垫,通个人体压力触发信号给安 全继电器停止设备的保护产品

·可多种安全规格,可定制特殊形状

·每个地垫提供四根线给控制器,以提供冗余的线 路来监视常开的安全回路

·它比传统的安全产品隔离更自由

·安全地垫可用于监视整个危险区域

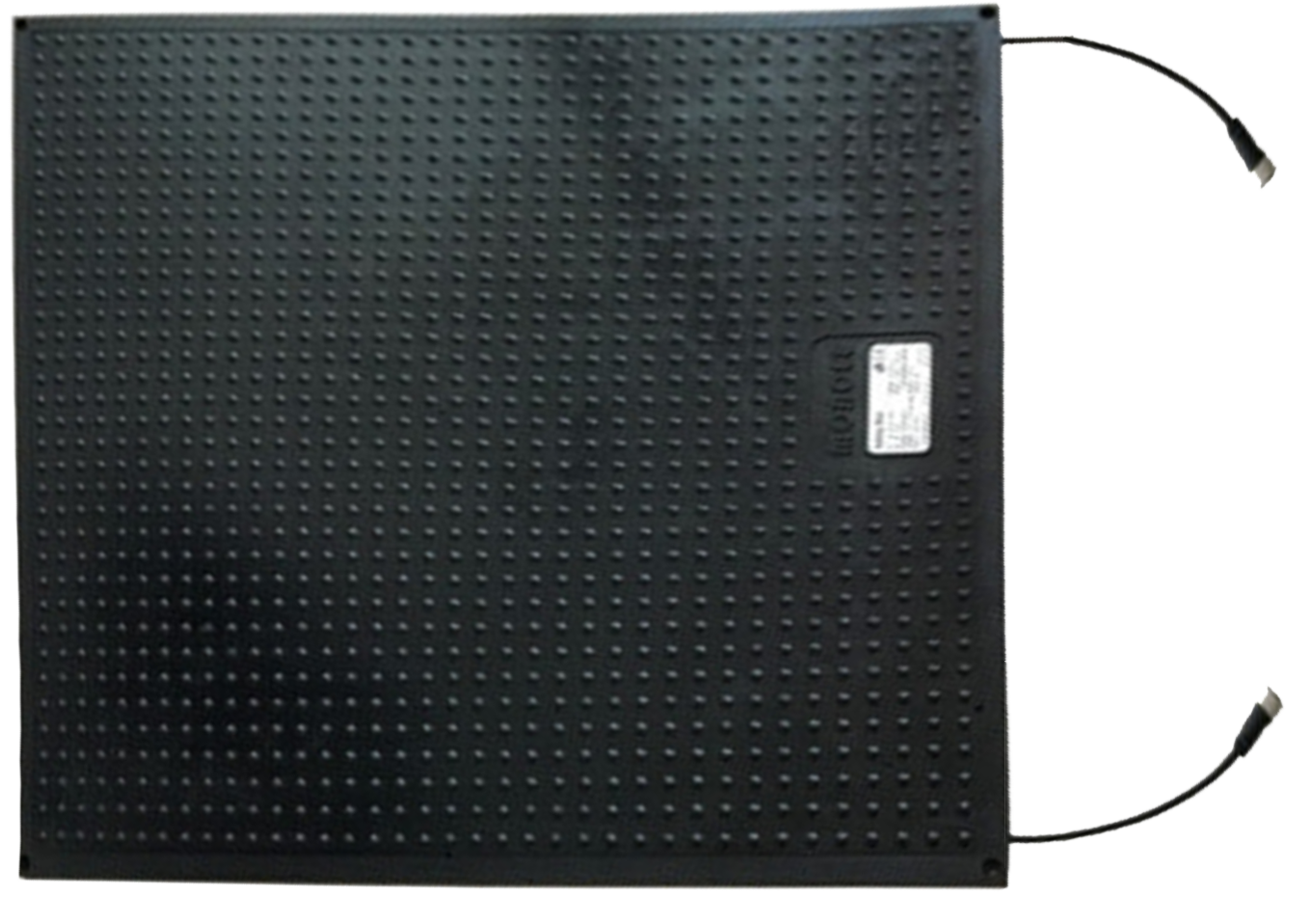

安全垫 国际新款

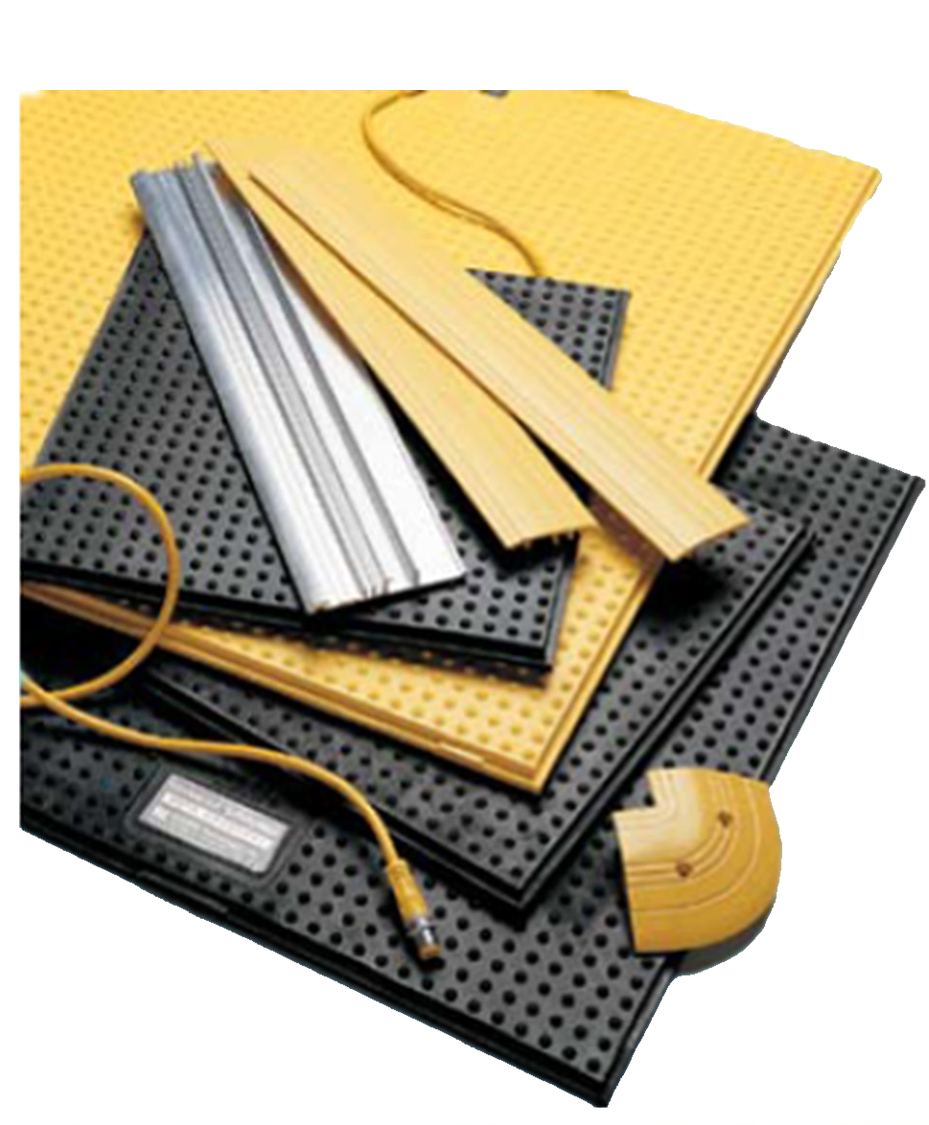

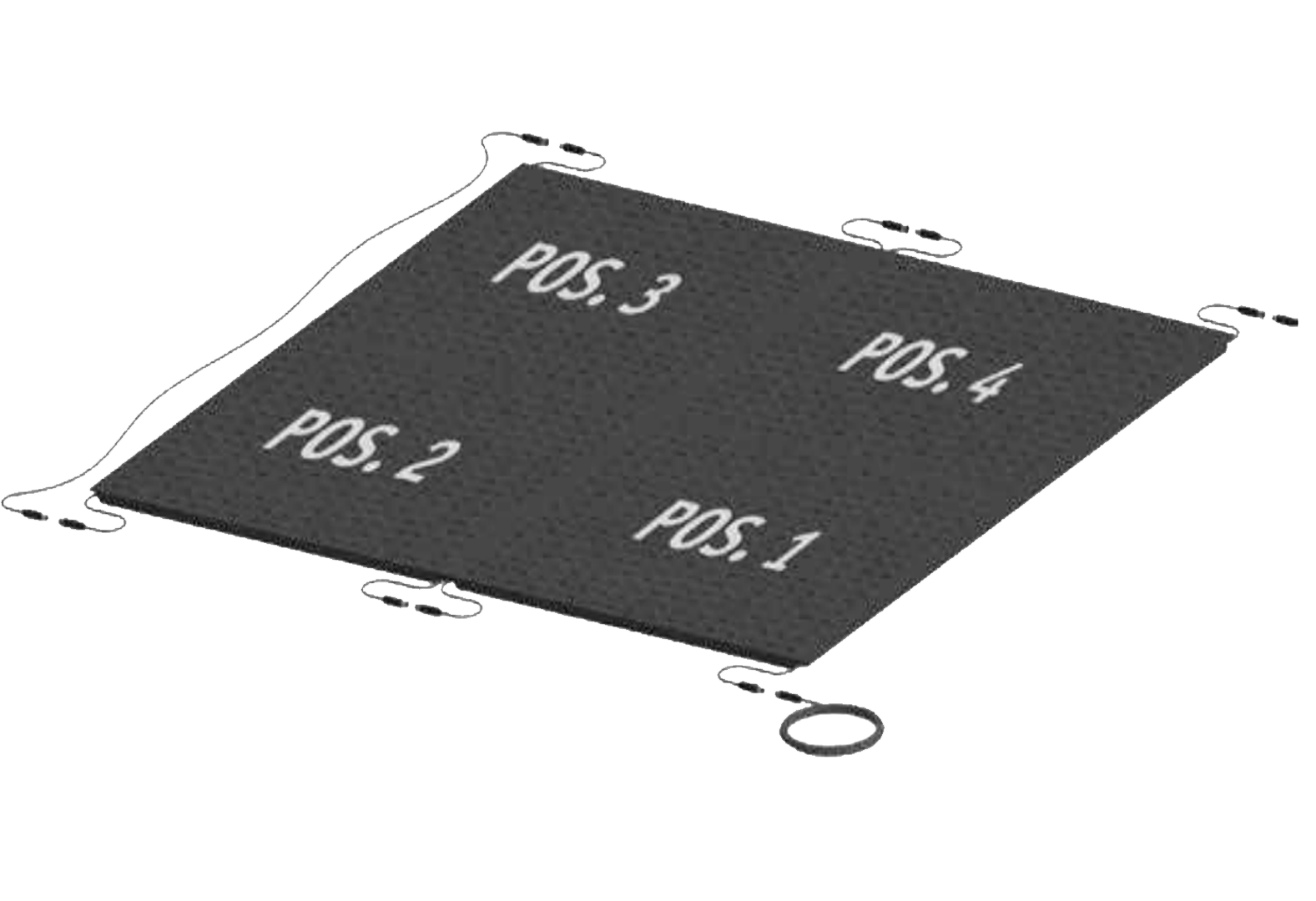

·备有单电缆型和易于连接多块安全垫的双电缆 型安全垫

·获得EN ISO 13849-1(PLd/安全类别3) EN ISO 13856-1认证

·搭建专用安全垫控制器安全回路达到PLe





技术参数


·地垫类型:常开SPST,四线制

·方式:压力感应

·作用力:被测成年人>30kg.(66lb.)

·地垫可燃性:自熄,满足UL94VO

·地垫表面材料:PVC

·操作温度:-37到66℃(-35到150°F)

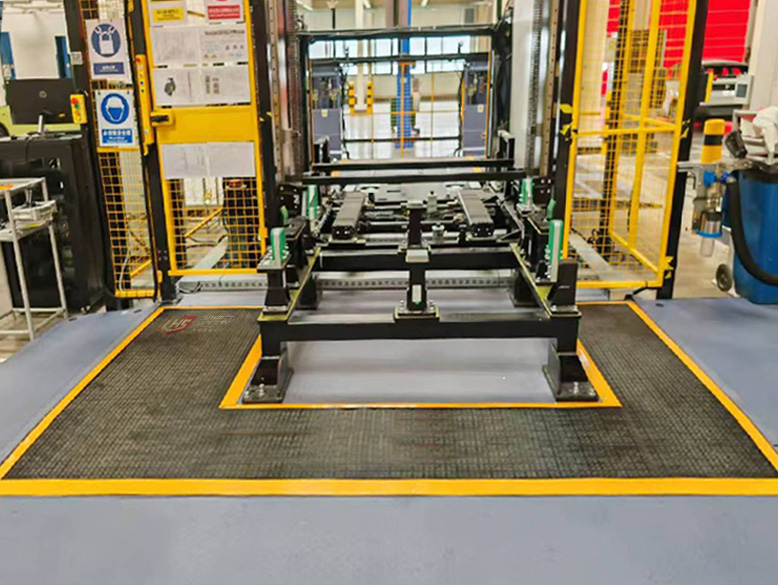

行业应用

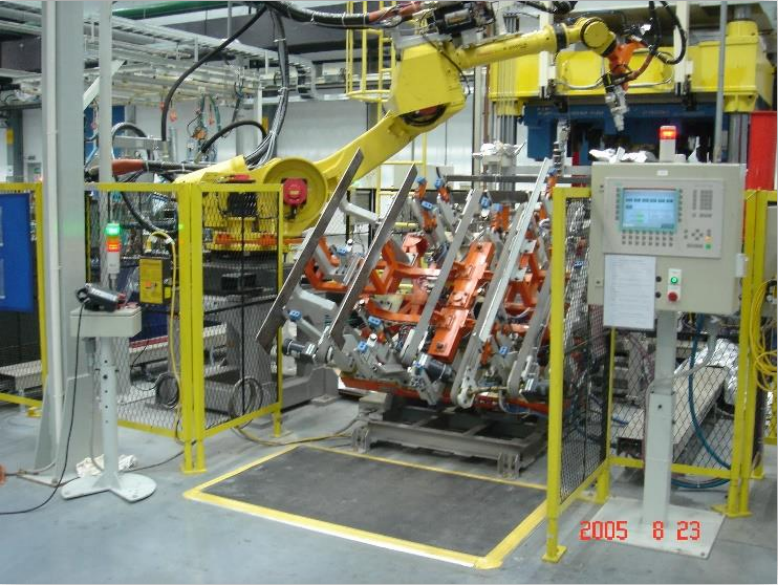

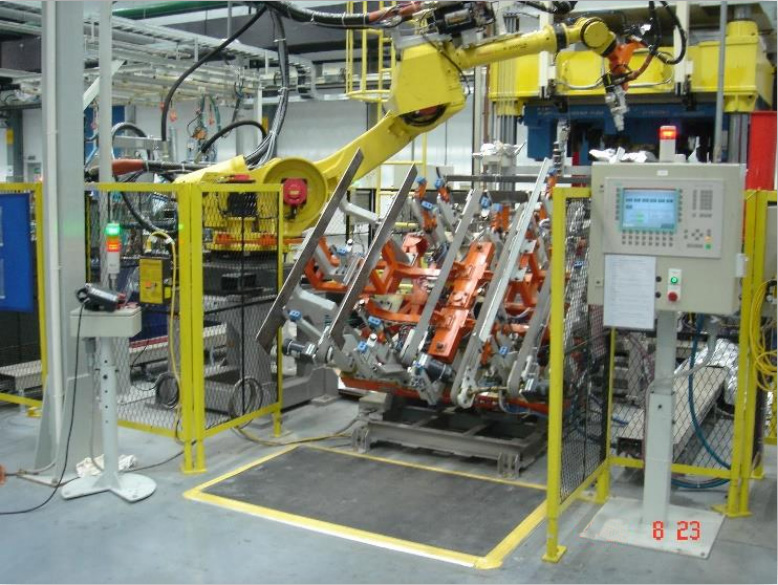

·焊接机器人

·组装机器

·材料处理

·包装机器

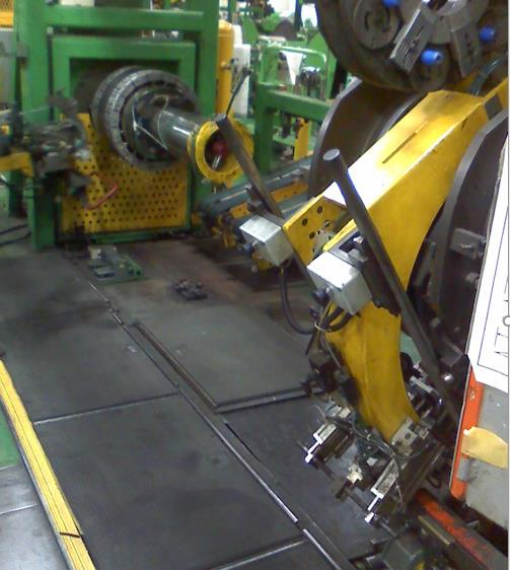

·轮胎机

·冲床

·印刷





产品选项说明


·计算安装规格时:需要将固定边的尺寸计算进去

·计算安全规格时,要考虑安全距离(详见13855标准)



产品名称

产品类型型号
固定边
线览
安全触边

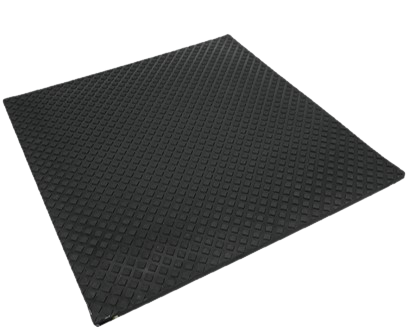

黑色

LMM

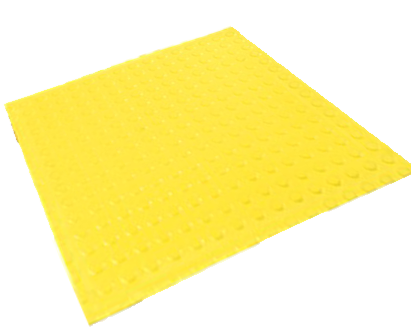

黄色

LMMY

铝塑边

TKM

单电缆线


LMM-200-300

LMM-500-500

LMM-500-1000

LMM-750-1000

LMM-1000-1000

LMM-1000-1500

LMMY-200-300

LMMY-500-500

LMMY-500-1000

LMMY-750-1000

LMMY-1000-1000

LMMY-1000-1500

TKM-200-300

TKM-500-500

TKM-500-1000

TKM-750-1000

TKM-1000-1000

TKM-1000-1500

RM5米

RM10米

RM20米

RM30米

双电缆线


LMM2-200-300

LMM2-500-500

LMM2-500-1000

LMM2-750-1000

LMM2-1000-1000

LMM2-1000-1500

LMMY2-200-300

LMMY2-500-500

LMMY2-500-1000

LMMY2-750-1000

LMMY2-1000-1000

LMMY2-1000-1500

TKM-200-300

TKM-500-500

TKM-500-1000

TKM-750-1000

TKM-1000-1000

TKM-1000-1500

RM5米

RM10米

RM20米

RM30米

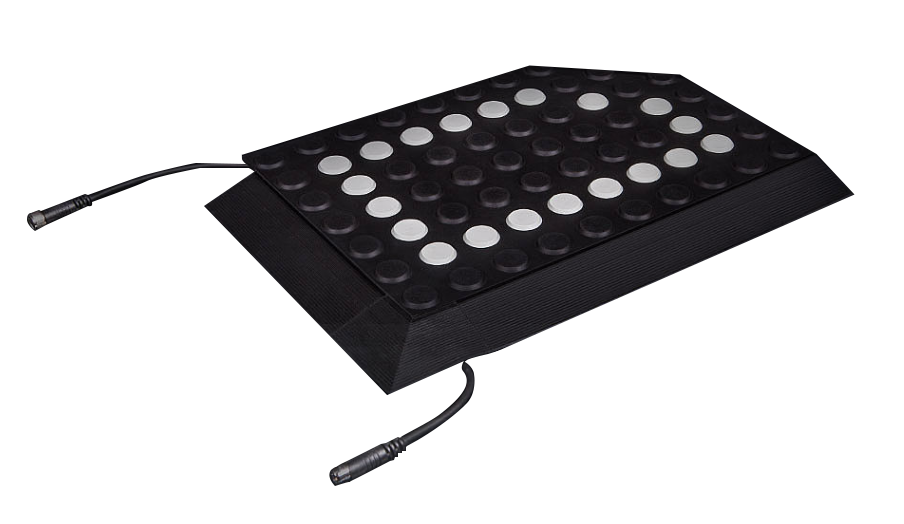

LED安全毯


LMME-200-300

LMME-300-300

LMME-500-500

LMME-500-1000

LMME-750-1000

LMME-1000-1000

LMME-1000-1500

LMMYE-200-300

LMMYE-300-300

LMMYE-400-500

LMMYE-500-1000

LMMYE-750-1000

LMMYE-1000-1000

LMMYE-1000-1500

TKM-200-300

TKM-300-500

TKM-400-500

TKM-500-1000

TKM-750-1000

TKM-1000-1000

TKM-1000-1500

RM5米

RM10米

RM20米

RM30米

附件

名称规格型号备注

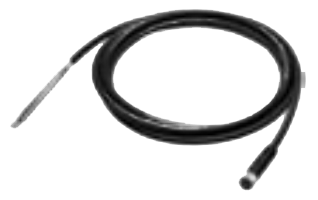

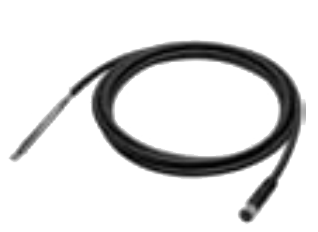

1589267250111342.png单侧线缆

5M

10M

15M

RM-5

RM-10

RM-15

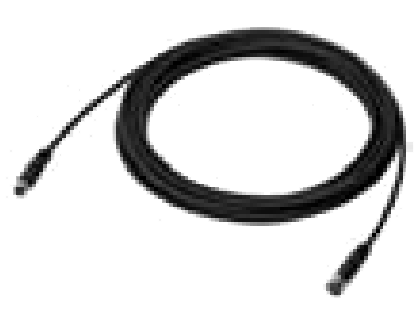

1589267287936072.png延长线缆

5M

10M

15M

RM-5

RM-10

RM-15

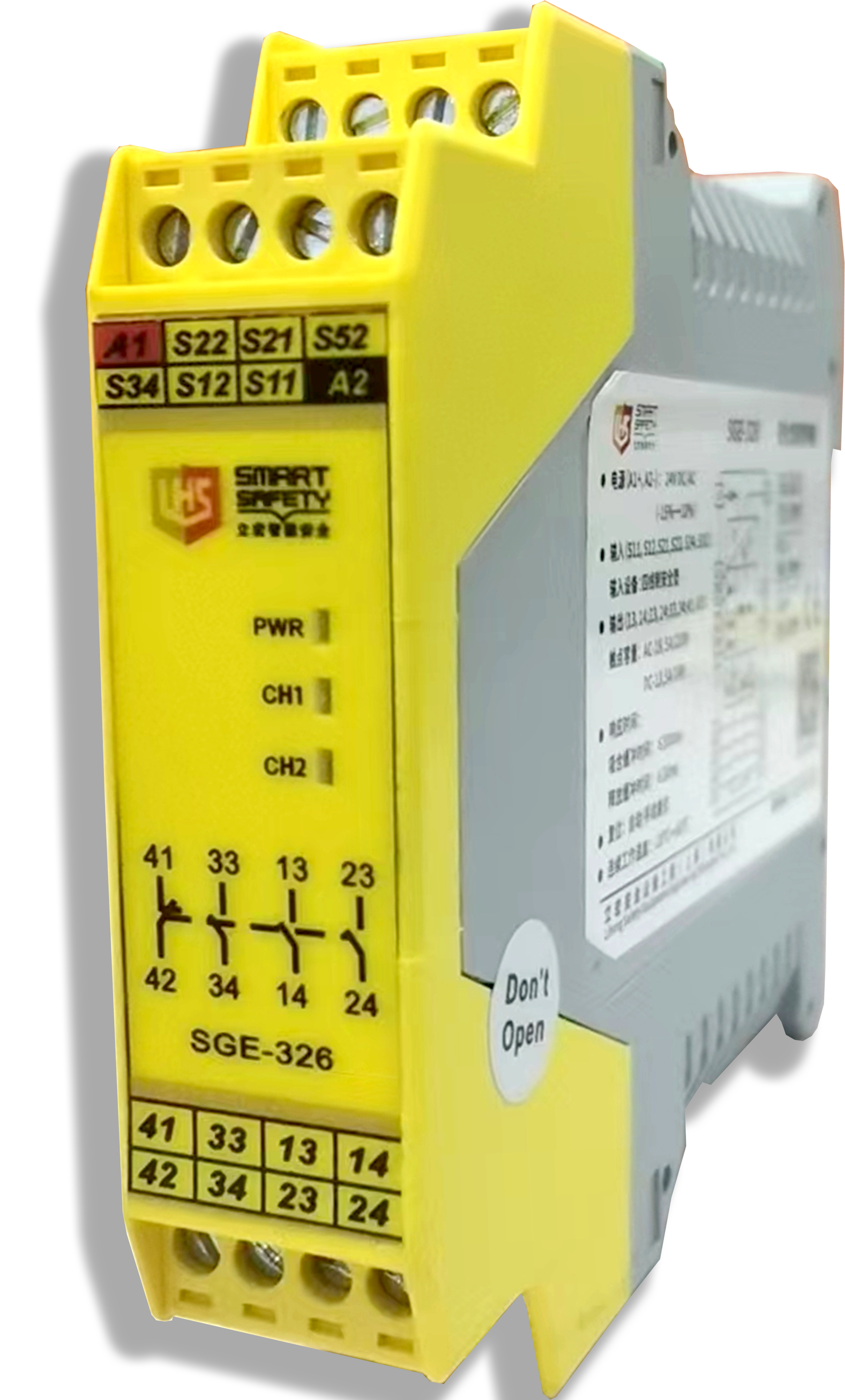

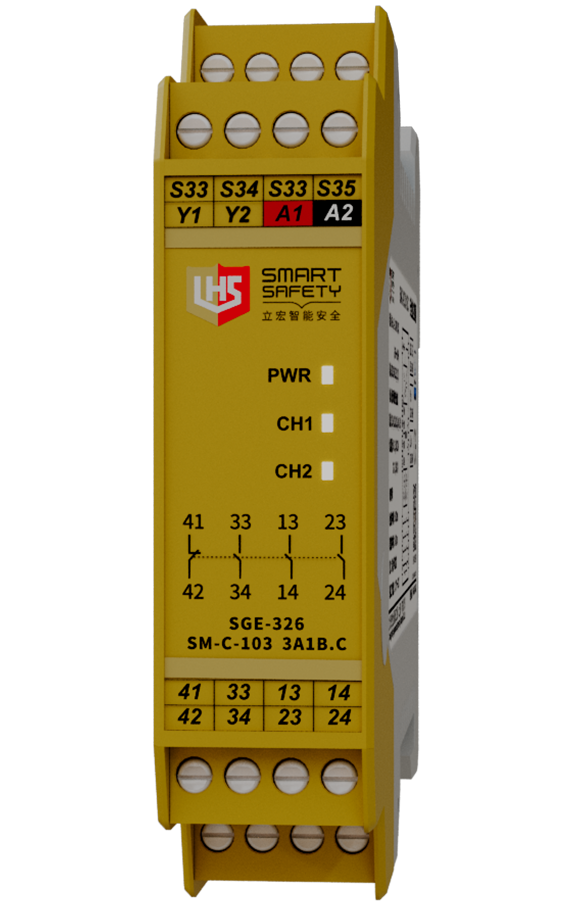

安全继电器 技术资料




·电源特性:

供电电压:24V DC/AC

电压容差:0.85~1.1

交流频率50Hz 60Hz

电流损耗:≤90mA(24V DC),≤180m

·输入特性:

输入电流::≤50mA(24V DC)

导线电阻:≤15Ω

输入设备:四线制安全地毯

·输出特性:

触点数量:3NO+1NC

触点材料:AgSnO2+0.2 μm Au

触点类型:强制导向

触点熔丝保护:10A gL/gG, NEOZED(常开触点)

         6A gL/gG, NEOZED(常闭触

切换容量量(EN 60947-5-1):AC-15,5A/230V;DC-13, 5A/24

·时间特性:

吸合缓冲时间:

自动复位:≤300ms

手动复位:≤150ms

释放缓冲时间:

急停操作:≤30ms

电源失效:≤100ms

恢复时间:≤300ms

电源短时中断:20ms
