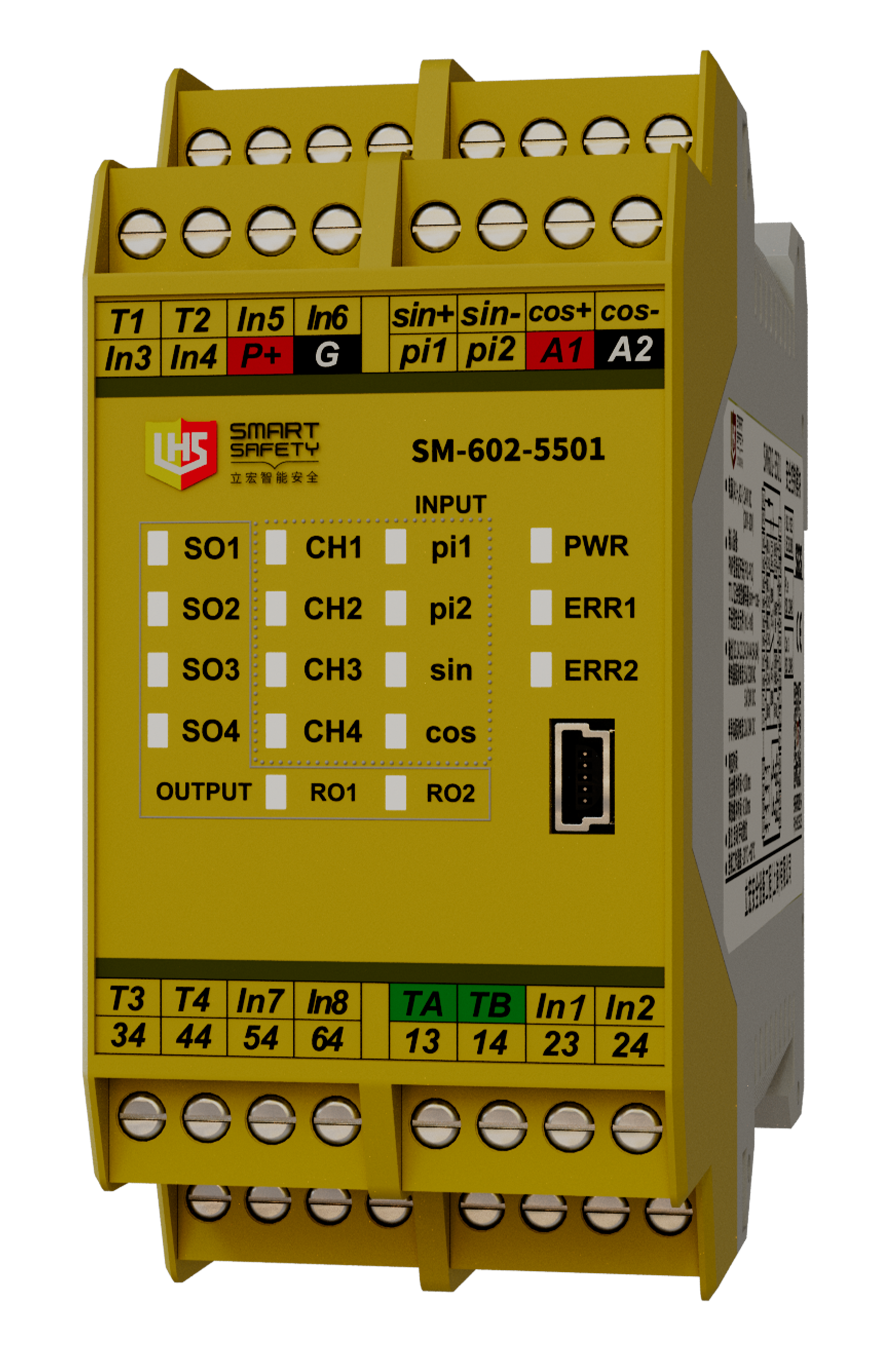

SM602-5501速度监控安全继电器




SM602-5501速度监控安全继电器


· 是一款具有MODBUS通讯功能的速度监控安全继电器

· 支持(二/三线制)接近开关、编码器输入,对照速和停机监控

·2路安全继电器输出

· 4路半导体安全输出

· 可利用组态软件,设定安全控制逻辑

· 输入输出故障指示灯

· 安全认证:PL e、Cat: 4


产品选型

产品名称

型号

安全输入

安全输出

品牌

安全控制器

SM602-5501

3CH

2NO+4SO

LHS
说 明

二、三线制)接近开关、编码器


安全性能

· 性能等级 (PL):PLe

· 安全类别 (Cat.):Cat.4

· 任务时间 (TM):20年

· 诊断覆盖率 (DC/DCavg):99%

· 安全完整性等级 (SIL):SIL3

· 硬件故障裕度 (HFT):1

· 安全失效分数 (SFF):99%

· 危险失效概率 (PFHd):1.78E-9/h

· 停止级别 (Stop Category):0/1

符合标准ENISO13849

符合标准ENISO13849

符合标准ENISO13849

符合标准ENISO13849

符合标准IEC61508,   IEC62061

符合标准IEC61508,   IEC62061

符合标准IEC61508,   IEC62061

符合标准IEC61508,   IEC62061

符合标准EN60204-1


主要技术参数

电源特性

·供电电压:24VDC

·电压范围:20~30VDC

·电流损耗:≤110mA(24VDC)

输入特性

·输入电流:≤10mA(24VDC)

·导线电阻:≤15Ω

·输入设备:(二/三线制)接近开关、编码器

·输入通道:3

·输入频率:接近开关0.1Hz~2KHz、编码器0.1Hz~400KHz

继电器输出特性

·触点数量:2NO(安全输出)

·触点材料:AgSnO2

·触点熔丝保护:10A快,6A慢

·切换容量:5A/230VAC; 5A/24VDC

半导体输出特性

·触点数量:2SO(安全输出)

·触点材料:AgSnO2

·触点熔丝保护:10A快,6A慢

·切换容量:5A/230V AC; 5A/24V DC

时间特性

·吸合缓冲时间:≤100ms

·释放缓冲时间:≤30ms

·恢复时间:

         电源失效:≤1000ms

·电源短时中断:20ms

通讯特征

·波特率:38.4kbps(固定)

·通讯长度:≤1000m

·组网能力:≤10台


环境特性参数

·电磁兼容:符合EN60947,EN61000-6-2,EN61000-6-4

·振动频率:10Hz~55Hz

·振动幅度:0.35mm

·使用温度:-20℃~+60℃

·储存温度:-40℃~+85℃

·相对湿度:10%~90%

·过压等级:Ⅲ

·污染等级:2

·海拔高度:≤2000m

·额定绝缘电压:250VAC

·额定冲击电压:6000V(1.2/50us)

·绝缘强度:1500VAC, 1min

·电气间隙和爬电距离:符合EN60947-1



功能应用参数

功能框图

典型应用





接线示意图








自动复位
受监控的手动复位





二级制
三线制
