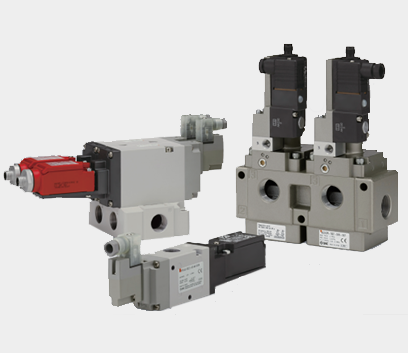

| ▊ | 冗余系统 |
双残压排气阀VP544-X538 | 带软启动功能VP544-X555 | 双残压排气阀VG342-X87 |
 |  |  |
注：一个系统即使一部分失效，整个系统仍能完成其所需的功能，这通常通过对系统中的要素、元件采取增加备份等确保安全的措施来实现。 | ||

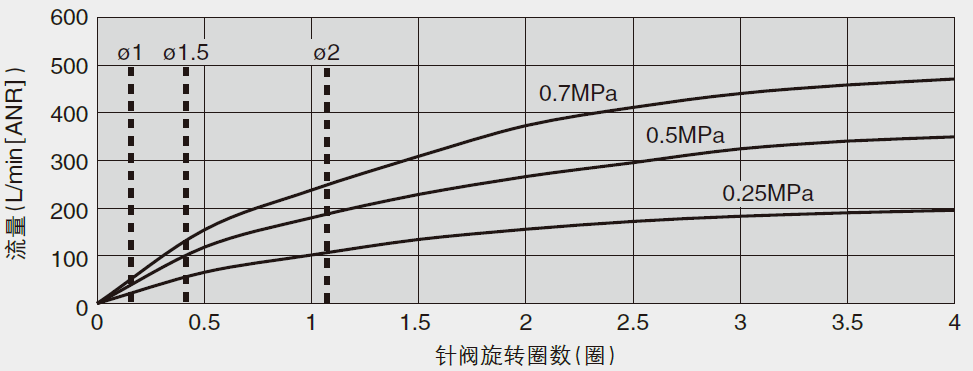

| ▊ | 针阀/流量特性(VP544/744-X555) |
 |

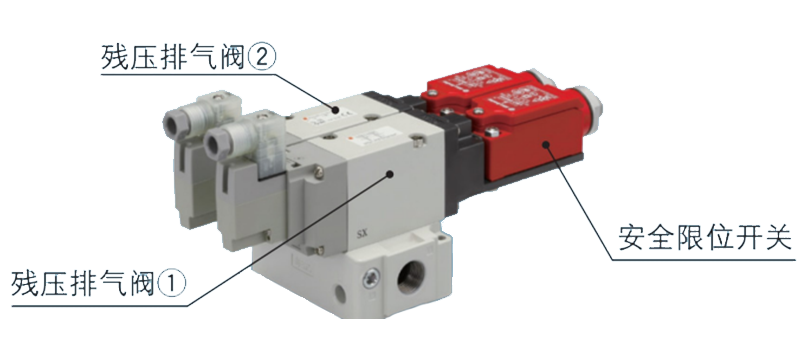

| ▊ | 容易构筑冗余系统 |
 | 使用双残压排气阀的时候，如果一个阀出现故障，另一个阀可以确保排出残压
|
| ▊ | 阀规格 |
使用流体 | 空气 | |
| 切换方式 | N.C.(弹簧复位) | |
| 操作方式 | 内部先导 | 外部先导 |
| 使用压力范围 | 0.25~0.7MPa | 0.25~0.7MPa |
| 外部先导压力 | —— | 0.25~0.7MPa(与使用压力相同) |
最大动作频率 | 30次/分钟 | |
| 最小动作频率 | 1次/周 | |
| 使用温度及环境温度法 | -10~50c(未冻结) | |
| 环境湿度 | 20~90%RH(未结露) | |
| 手动(手动操作) | 无 | |
| 先导排气方法 | 各自排气 | |
| 给 油 | 不需要 | |
| 安装姿势 | 自由 | |
| 耐冲击/耐振动 | 150/30m/s2 | |
| 保护结构 | IP65 | |
| 使用环境 | 室内 | |
| B10D(MTTFd计算用) | 10.000.000次 | |
| 关于内部先导型 | 注意 即使1次侧的压力在使用压力范围内，因配管被节流等原因导致1次侧流量不足时，阀可能无法正常动作，请注意。有关详情，请确认产品单独注意事项的“安装注意 | |
| 关于外部先导型的配管 | 注意 同时动作或空气配管被节流等情况下，外部先导可能会压力不足且不动作。这种情况发生时，请在外部先导通口安装单向阀(AKH系列等)或者请变更配管尺寸或调整设定压力，以获得0.25MPa以上的稳定压力 | |
| ▊ | 流量特性/重量 |
| 系列 | 流量特性 | 重量g | ||||||
1-2(P-A) | 2-3(A一R) | |||||||
C[dm3/(sbar)] | b | Cv | C[dm3/(s.bar)] | b | Cv | M | S1 | |
VP542-X536 | 8.9 | 0.16 | 2.2 | 8.9 | 0.20 | 2.1 | 330 | 350 |
VP544-X536 | 8.8 | 0.07 | 2.0 | 8.8 | 0.13 | 2.0 | 460 | 480 |
VP742-X536 | 15.1 | 0.21 | 3.6 | 15.3 | 0.22 | 3.7 | 570 | 590 |
| VP744-X536 | 14.7 | 0.05 | 3.3 | 15.0 | 0.17 | 3.4 | 790 | 810 |
| VP544-X538 | 6.5 | 0.08 | 1.3 | 6.7 | 0.10 | 1.3 | 920 | 960 |
| VP744-X538 | 10.3 | 0.08 | 2.3 | 9.7 | 0.08 | 2.1 | 1520 | 1560 |
| VP544-X555 | 5.2 | 0.06 | 1.1 | 6.7 | 0.10 | 1.3 | 1300 | 1340 |
| VP744-X555 | 9.8 | 0.08 | 2.1 | 9.7 | 0.08 | 2.1 | 2180 | 2220 |
| ▊ | 安全限位开关 欧姆龙 接线示意图VP54⬜(R)/74⬜(R)-X536 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |
| ▊ | 安全限位开关 欧姆龙 接线示意图VP544(R)/744(R)-X538 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |

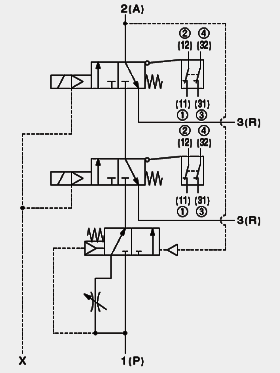

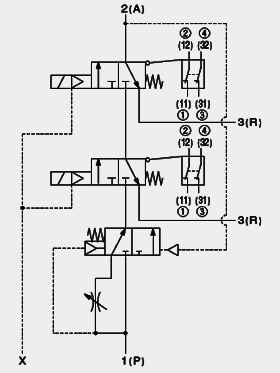

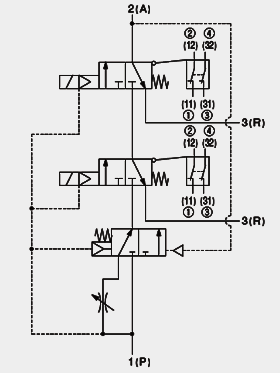

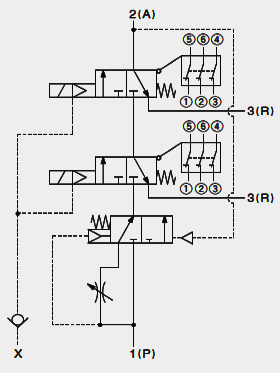

| ▊ | 安全限位开关 欧姆龙 接线示意图VP544(R)/744(R)-X555 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |
| ▊ | 安全限位开关 罗克韦 接线示意图VP54⬜(R)/74⬜(R)-X536 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |
| ▊ | 安全限位开关 罗克韦 接线示意图VP544(R)/744(R)-X538 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |

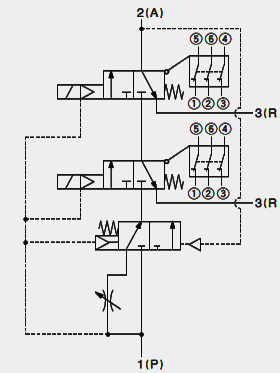

| ▊ | 安全限位开关 罗克韦 接线示意图VP544(R)/744(R)-X555 |
| 内部先导 | 外部先导 | 外部先导/带单向阀 |
 |  |  |

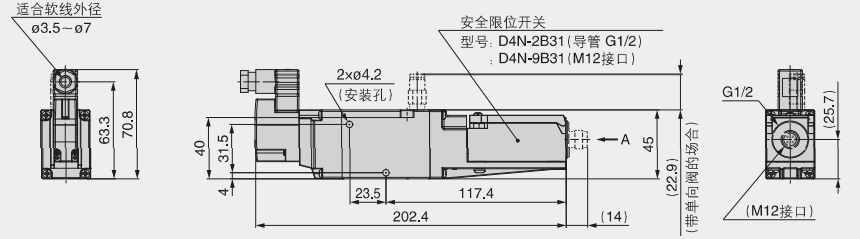

| ▊ | 安全限位开关外形尺寸图 |
|
|
