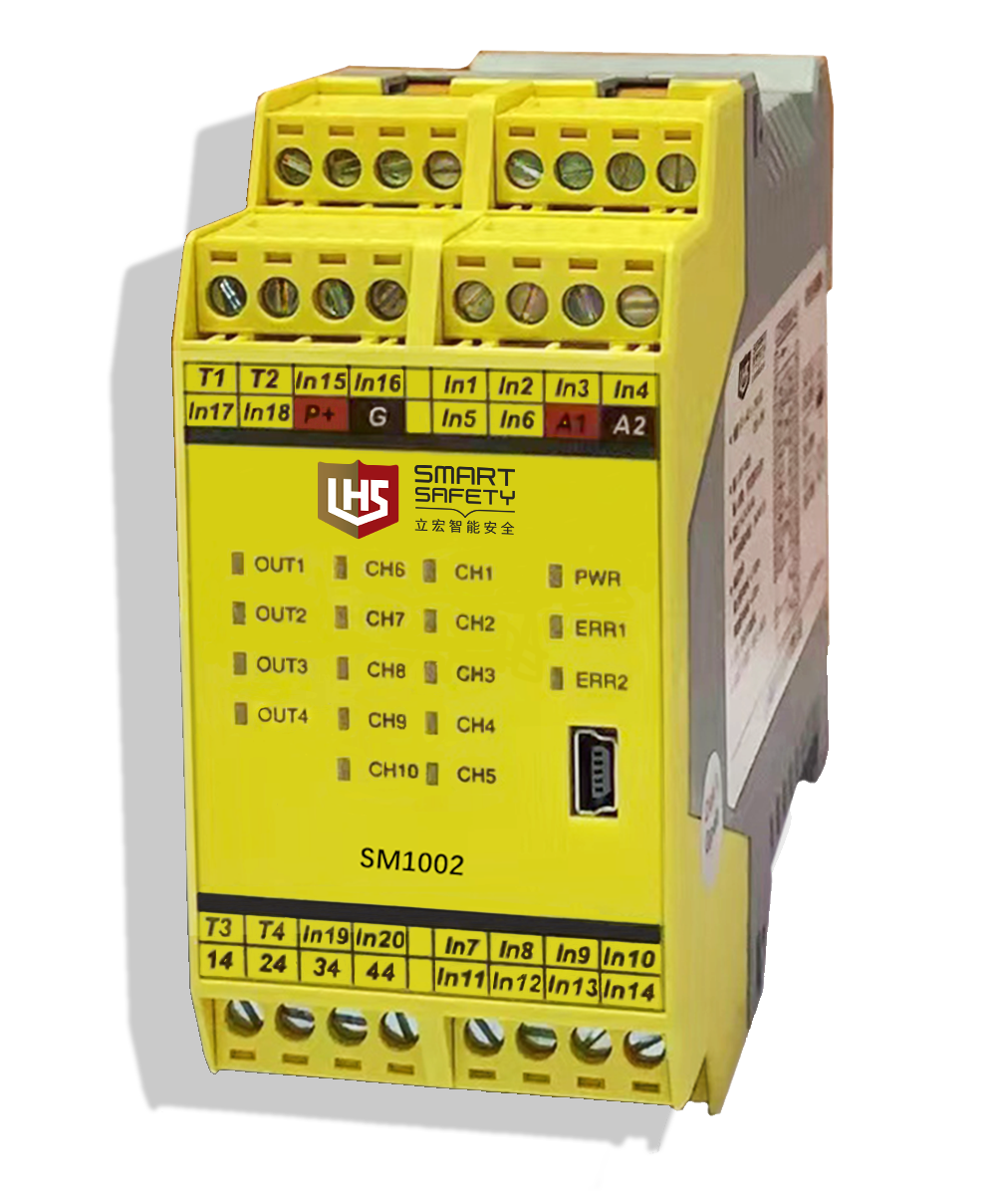

SM-1002可编程安全控制器

      作为安全回路最重要环节,安全控制器/安全PLC已经越来越多的被人们所认知,但是在使用的过程中,仍然有很多使用者困惑,安全继电器和普通继电器到底有哪几方面的区别,在此和大家进行分享。众所周知,安全设计的理念我们一定要记住三个词:

(1)冗余

(2)相异

(3)自检测

        如何架构安全回路可靠性达到PLd以上,安全控制器必不可少成为重要环节,安全回路由安全输入,安全控制,安全输出组成子系统,而安全控制《包含 安全继电器,安全控制器,安全PLC等》实现安全控制功能,设计人员根据输入端产品数量,匹配不同的安全控制器达到安全回路的可靠性等级


SM-1002可编程控制器


·是一款具有多通道输入的可组态安全控制器,支持多 种安全产品元件输入

·最大支持10组双回路输入

·4路半导体安全输出,可扩展输出模块

·输入输出故障指示灯

·安全认证:PL e、Cat: 3


395181ccb7a771e30162f6415dc922a.png产品选型

产品名称

型号

安全输入

安全输出

品牌

安全控制器

SM-1002

10CH

4SO

LHS
说 明

最多可输入10组双通道安全产品

安全光栅、急停、安全门锁、复位等

官网编程软件下载连接:http://lhsafety.com.cn/showinfo-257-118-0.html


395181ccb7a771e30162f6415dc922a.png安全性能

·性能等级 (PL):PLe

·安全类别 (Cat.):Cat.3

·任务时间 (TM):20年

·诊断覆盖率 (DC/DCavg):95.63%

·安全完整性等级 (SIL):SIL3

·硬件故障裕度 (HFT):1

·安全失效分数 (SFF):99.84%

·危险失效概率 (PFHd):4.29E-8/h

·停止级别 (Stop Category):0/1

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准EN 60204-1


395181ccb7a771e30162f6415dc922a.png主要技术参数

电源特性

·供电电压:24VDC

·电压范围:20~30VDC

·电流损耗:≤50mA(24V DC)

输入特性

·输入电流:≤10mA(24VDC)

·导线电阻:≤15Ω

·输入设备:开关型安全元件如:

            急停按钮,安全门,双手按钮,安全光幕,心跳传感器等

半导体输出特性

·输入通道:10

·触点数量:4SO(安全输出)

·触点熔丝保护:5A快,3A慢

·切换容量:2A/24VDC

时间特性

·吸合缓冲时间:≤100ms

·释放缓冲时间:≤30ms

·恢复时间:

         急停操作:≤30ms

         电源失效:≤1000ms

·电源短时中断:20ms

控制逻辑


·控制逻辑:10种逻辑,可根据客户需求定制新逻辑

·心跳监控频率:0.1Hz~10Hz

·频率输出逻辑块:0.1Hz~10Hz


395181ccb7a771e30162f6415dc922a.png环境特性参数

·电磁兼容:符合EN60947,EN61000-6-2,EN61000-6-4

·振动频率:10Hz~55Hz

·振动幅度:0.35mm

·使用温度:-20℃~+60℃

·储存温度:-40℃~+85℃

·相对湿度:10%~90%

·过压等级:Ⅲ

·污染等级:2

·海拔高度:≤2000m

·电气间隙和爬电距离:符合EN60947-1



395181ccb7a771e30162f6415dc922a.png功能应用参数

功能框图

典型应用




输入元件: CH1 (急停按钮);CH2(急停按钮);

       CH3 (急停按钮)

输入元件: CH7 (急停按钮);CH8(急停按钮);

       CH10(复位按钮)

控制逻辑:CH1&CH2&CH3&H7&8

复位方式:手动复位  输出延时:0s

安全等级:Cat.3    性能等级:PLe

安全完整性等级:SIL3



接线示意图
