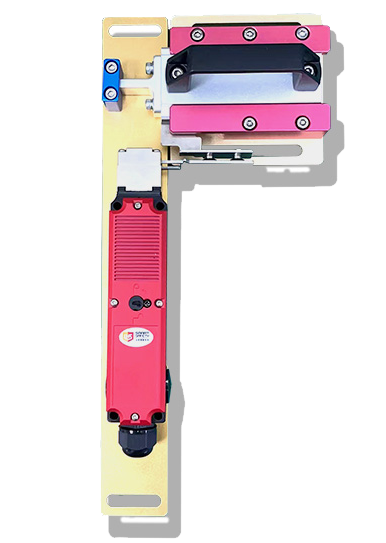

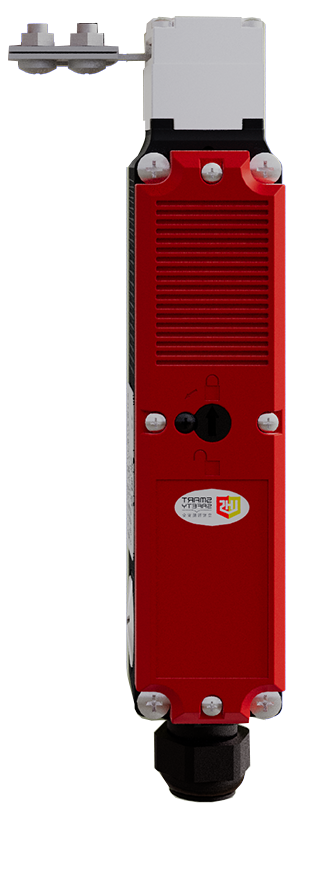

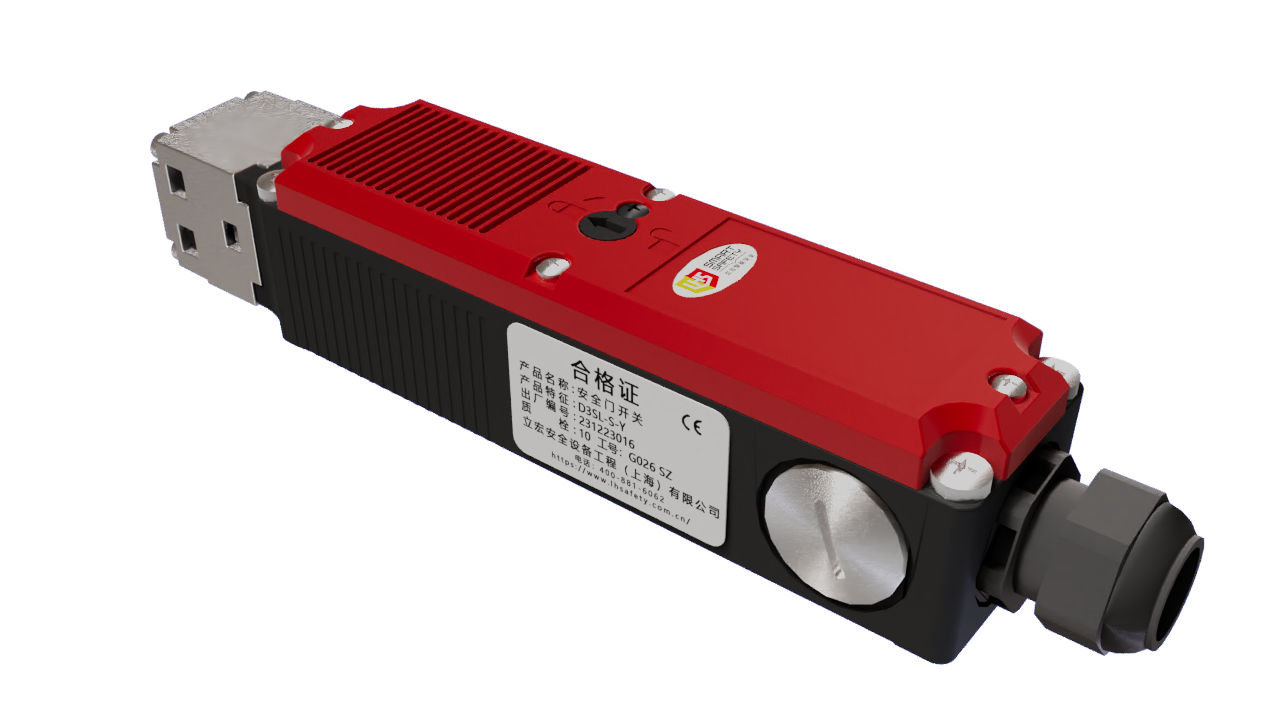

安全门锁 D3SL



电磁锁定安全门锁开关

• 内置4组触点,电磁锁定或开锁的可选型

• 锁定力为2000N

• 金属开关头部,可进行4个方向调整

• 四种插销可供选择



订购信息



开关型号

触点配置

导管开口/连接器

类型

D3SL-S

2NC/1NC+2NC/1NO

M20防水接头

上电解锁

D3SL-D

2NC/1NC+2NC/1NO

M20防水接头

断电解锁
BS03

金属

 /普通把手
BS04

金属

 /带钥匙把手

说明:

D3SL建议配把手使用



锁舌类型

直插安装型 Z

长L安装型 ZL

宽型安装型 K

短L型安装型 KL

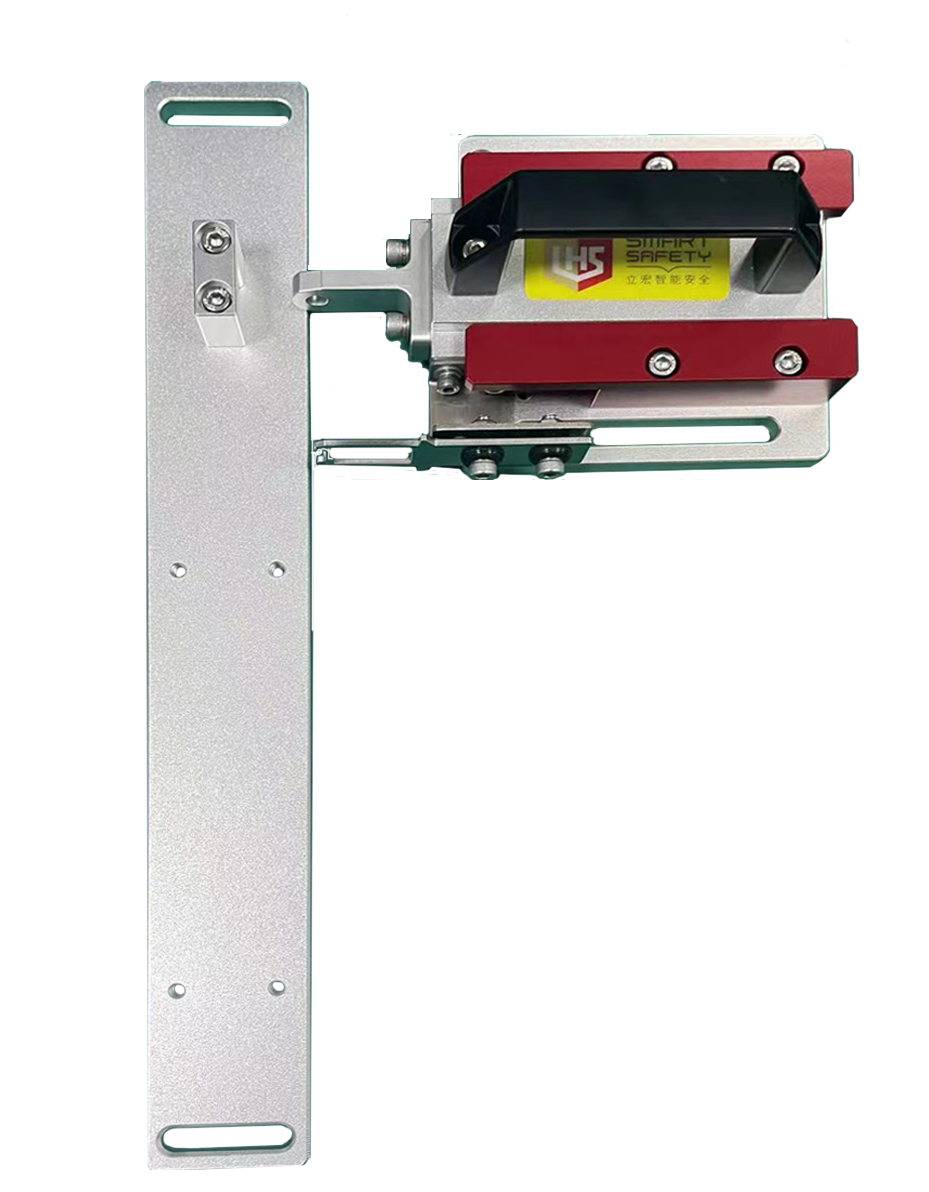

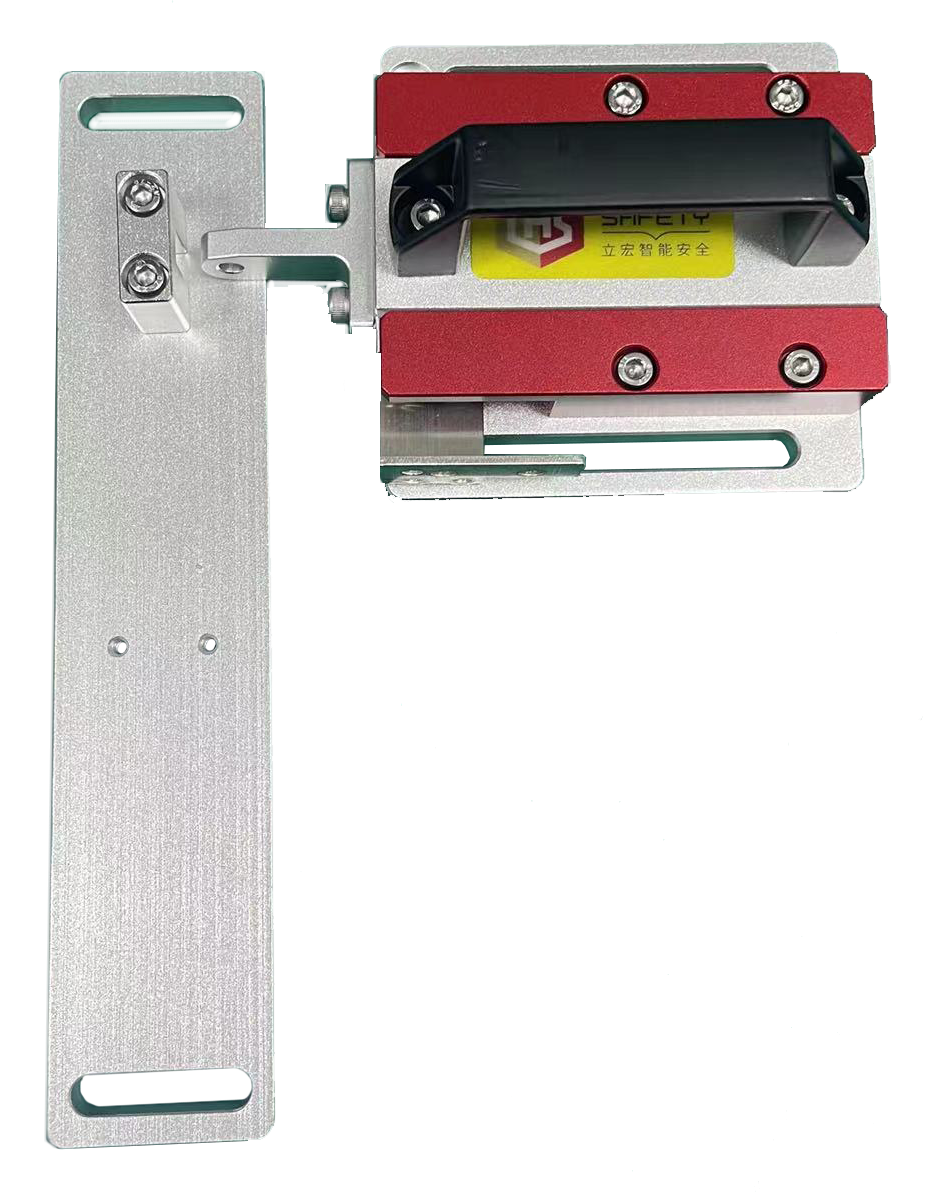

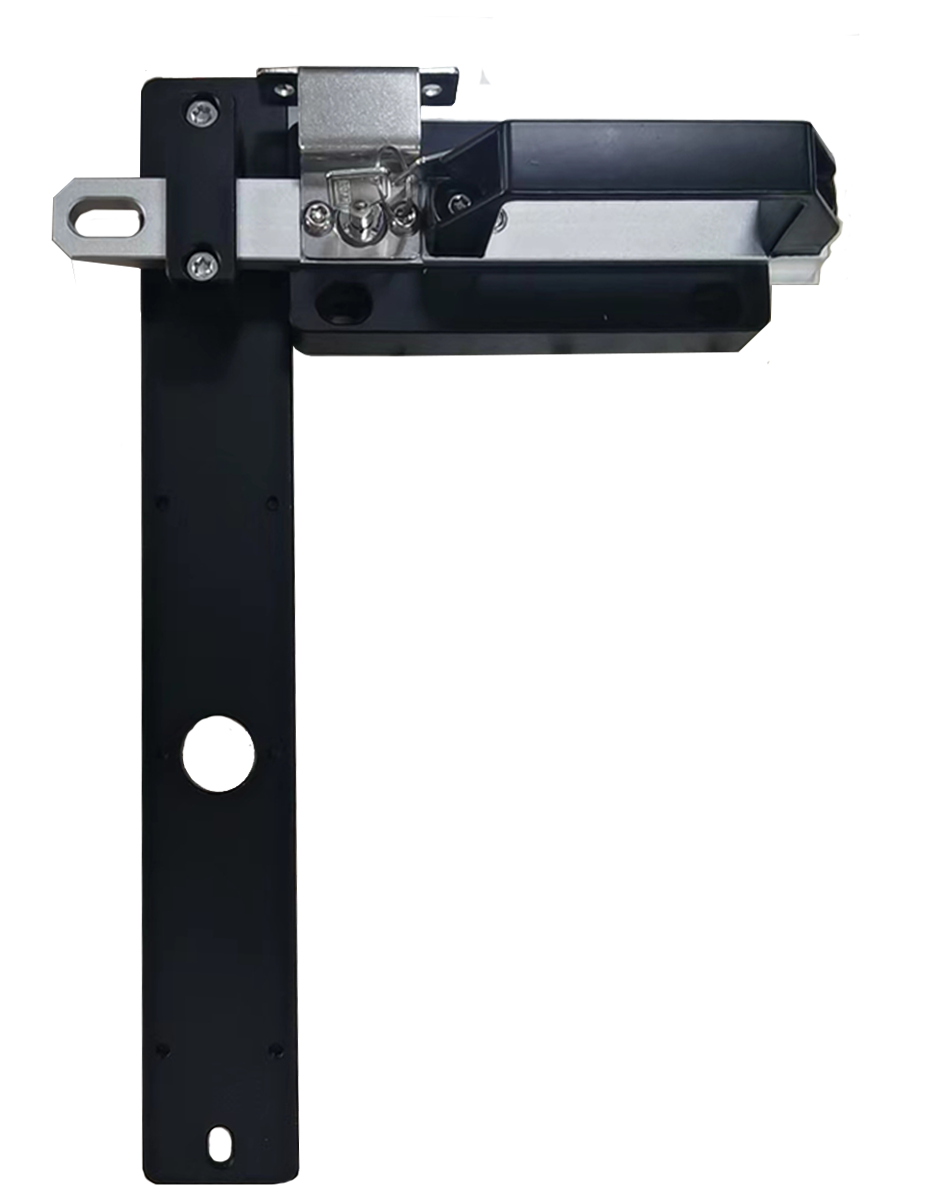

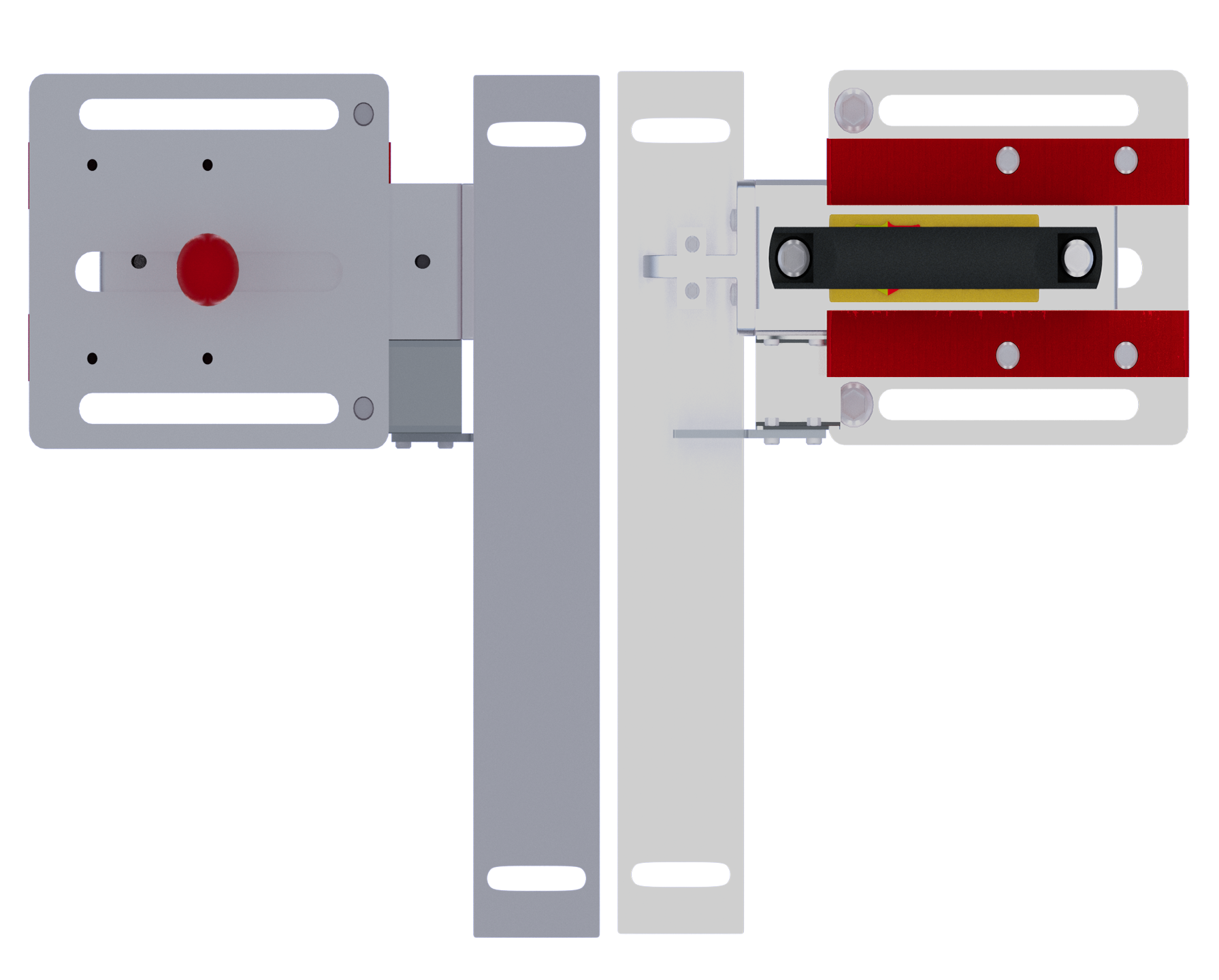

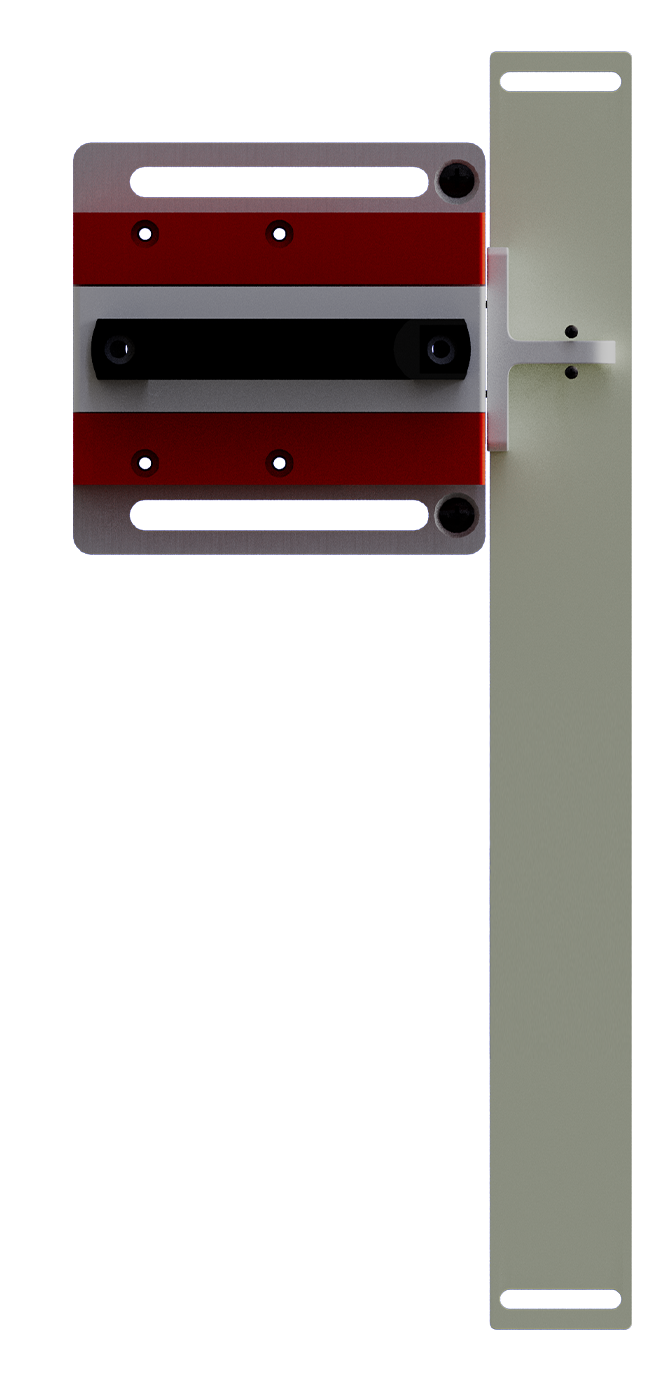

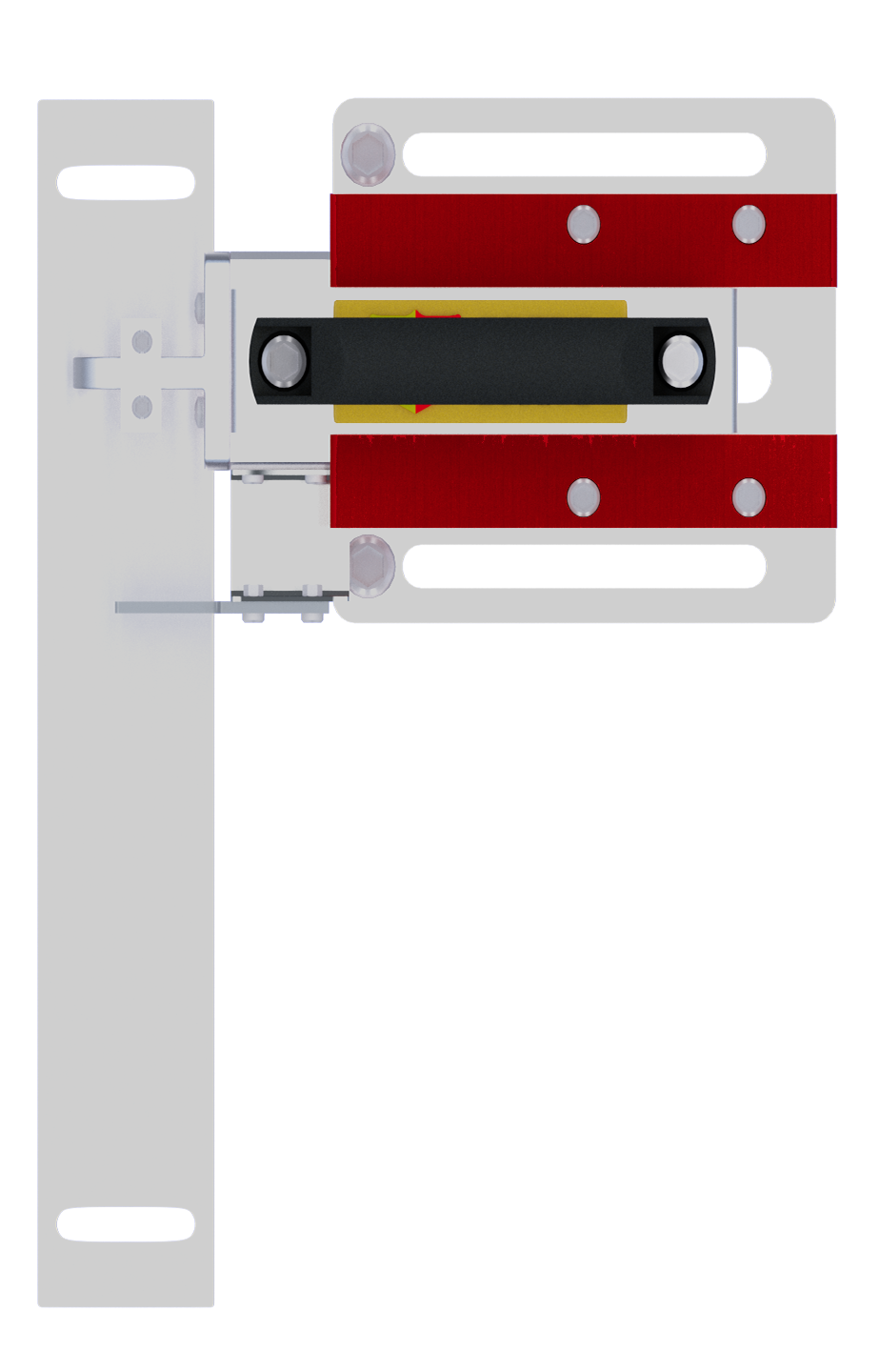

安全门闩/把手

安全门闩

BS02

安全门闩

BS03

安全门闩

BS04







触点容量

额定电压

30V

250V

AC

电阻性负载(AC-12)

4A

电感性负载(AC-15)

2A

DC

电阻性负载(DC-12)

2A

0.8A

电感性负载(DC-13)

1A

0.4A



性能

安全

认证

机械可靠性

B10d 2.5x106在100mA负载下运行  IS013849-1至PLe,取决于系统架构  EN62061至SIL3,取决于系统架构

安全数据

每年使用8个周期/小时/每天24小时/365天 MTTFd 356年

防护等级

IP67

寿命*1

机械

不少于100万次

不少于10万次(AC-12 250V 4A)

电气

不少于100万次(24V AC/DC 100mA)

操作进度

0.5m/s

操作频率

最大30次/min

强制断开力*2

最小60N

强制断开行程*2

最小10mm

最小适用负载

24V DC 4mA

污染程度(操作环境)

污染等级3

触电容量

24V(DC13 4A)/230V (DC15 4A)

有电磁线圈

额定电压:DC 24V

额定电流:0.31A

绝缘等级:B级

环境温度

-10-40℃



型号和接点构成

型号

接点构成

(门开闭检测开关+锁定监控开关)

接点形式

动作模式

D3SL

2NC/1NC+2NC/

1NO




电磁线圈

额定电压

DC24V+10%

额定电流

0.4A

绝缘等级

B



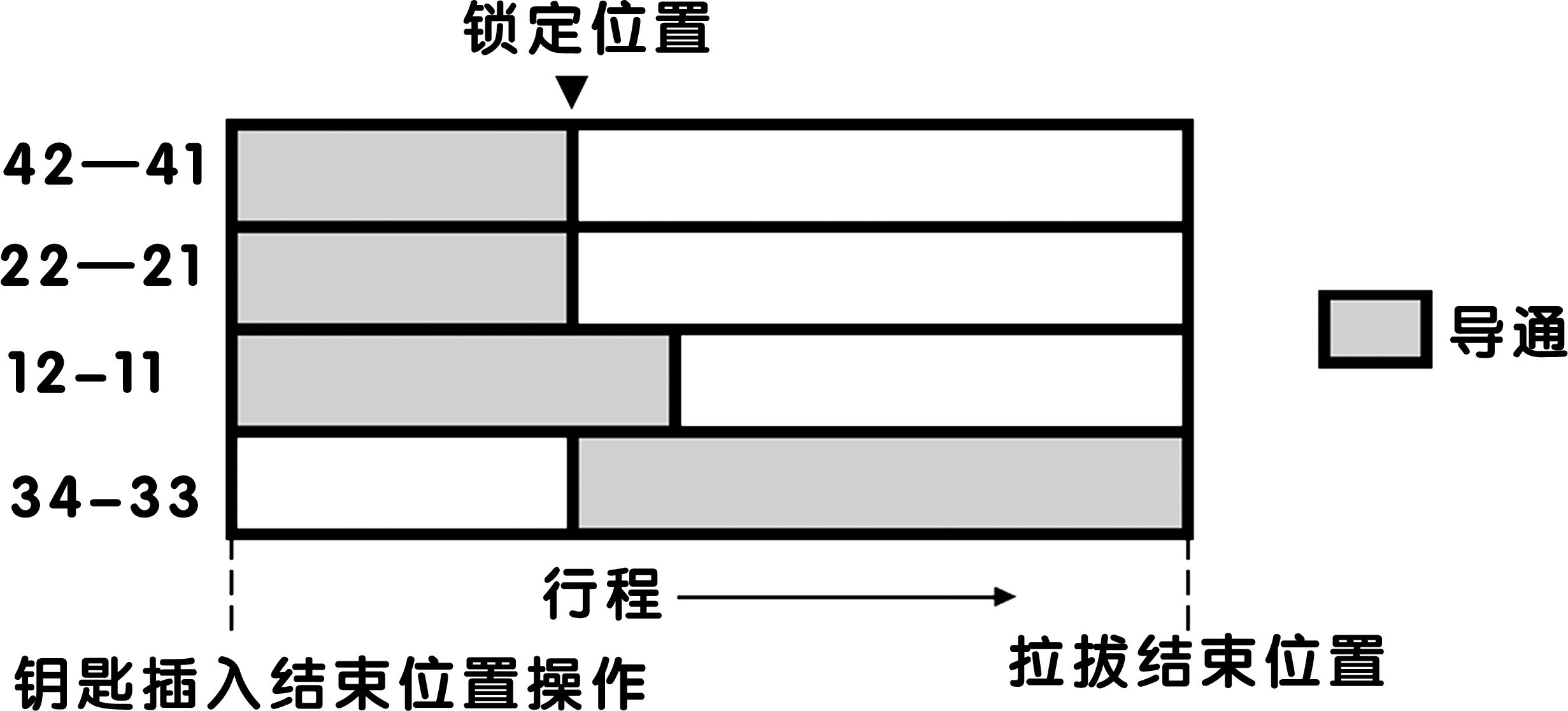

上电解锁示意图内

状态1

状态2状态3手动解锁状态

关门状态

设备启动

线圈断电

关门状态

设备不可启动

线圈通电

开门状态

设备不可启动

线圈断电

开门状态

设备停止

线圈断电







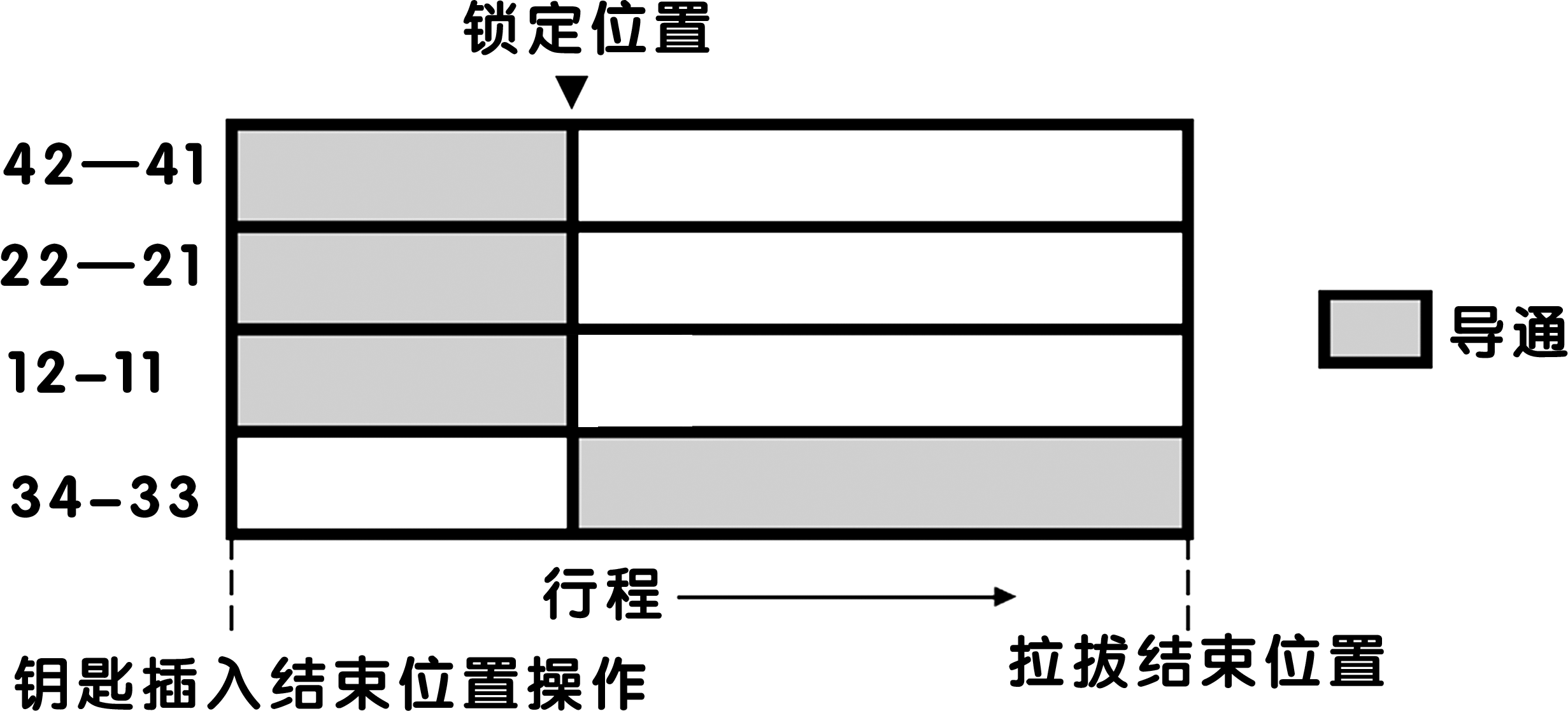

断电解锁示意图

状态1

状态2状态3手动解锁状态

关门状态

设备不可启动

线圈断电

关门状态

设备启动

线圈通电

开门状态

设备不可启动

线圈断电

开门状态

设备停止

线圈断电





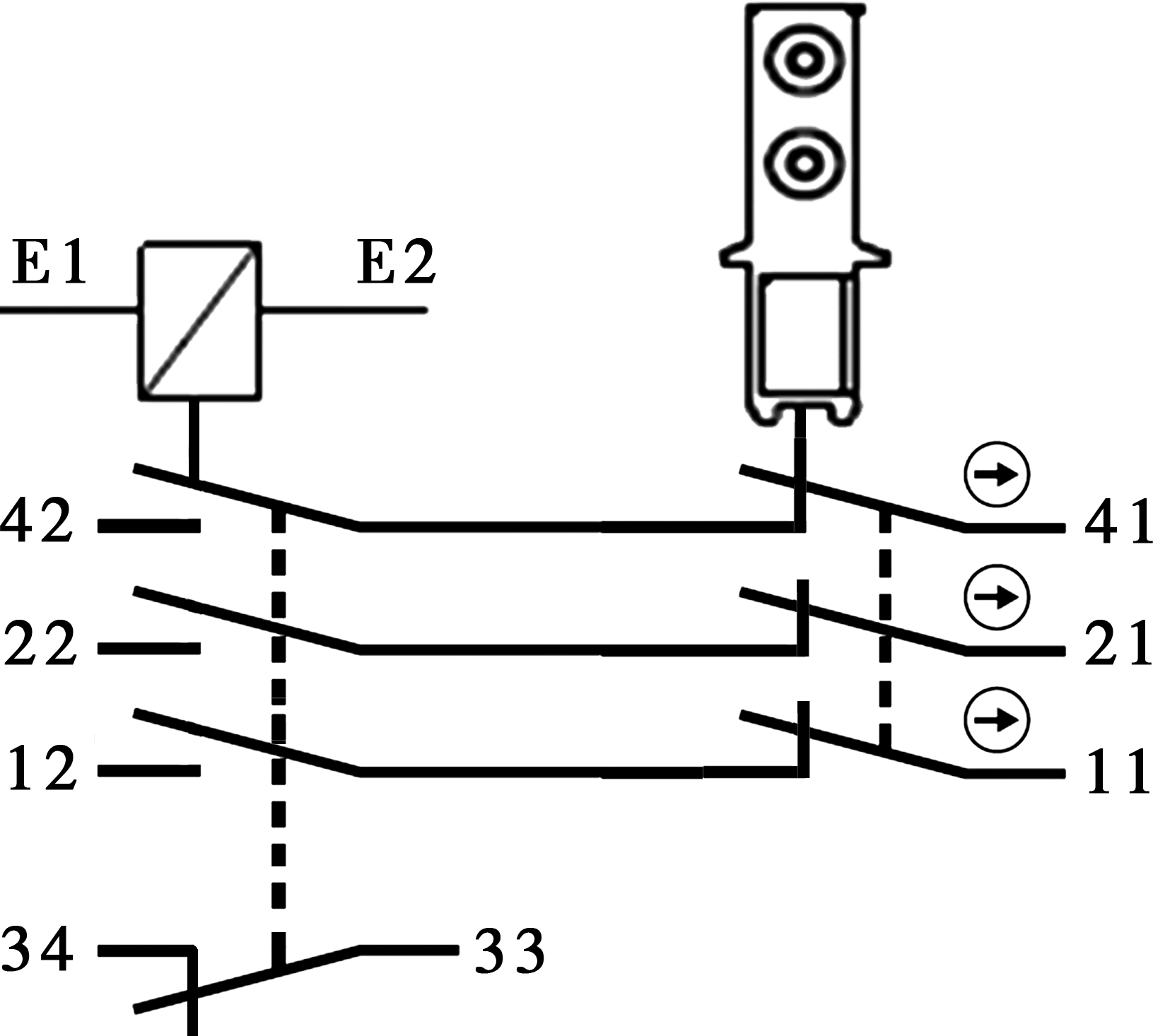

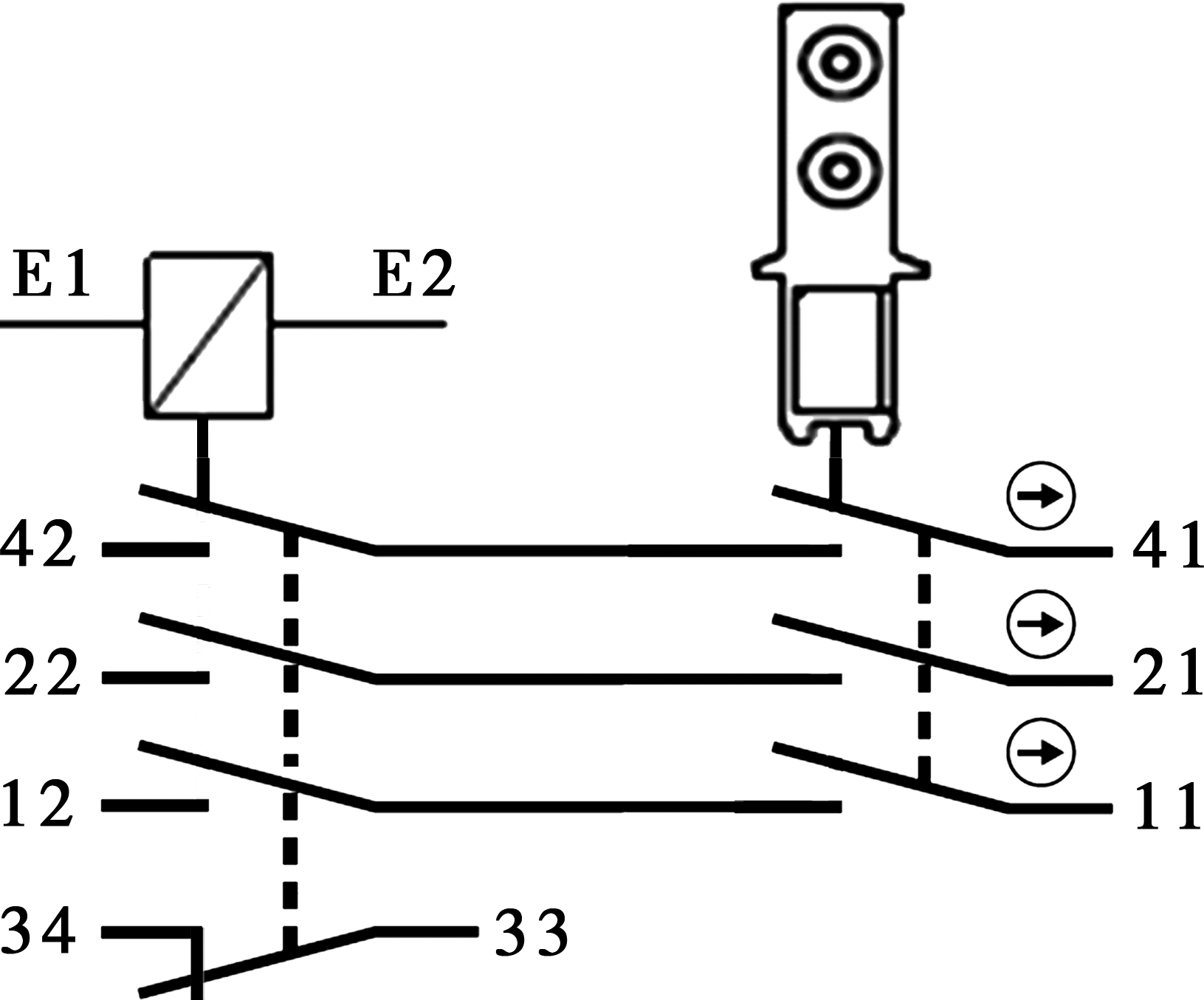

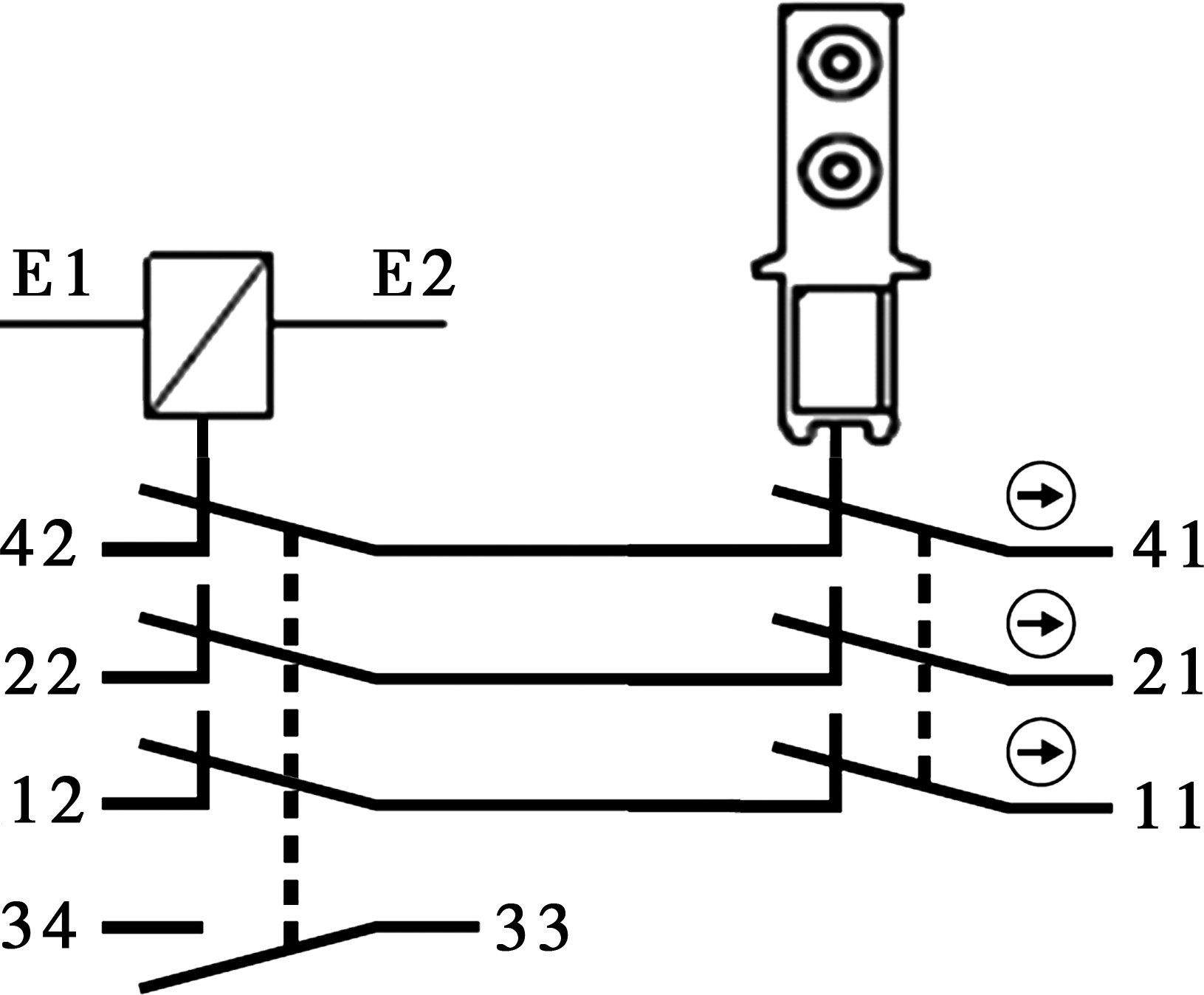

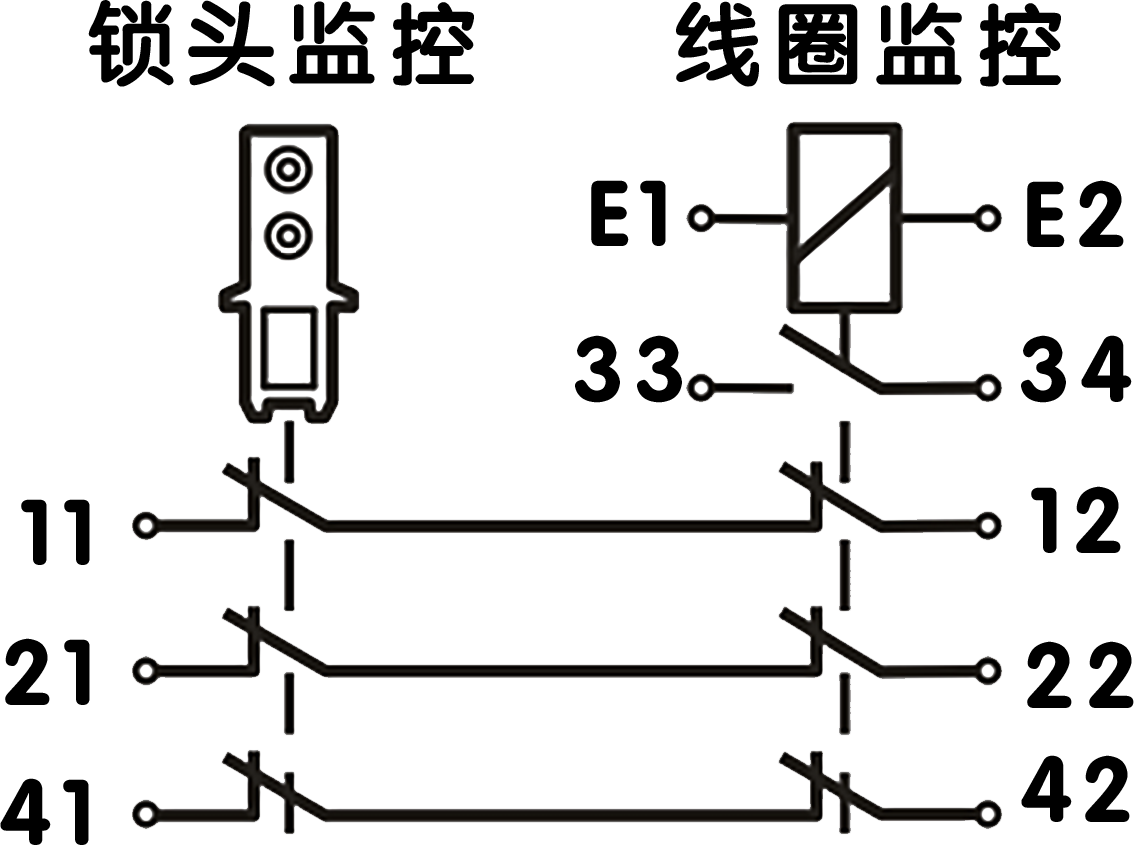

内部结构与接线图




外形及安装尺寸

外形及安装尺寸




头部安装方向

安装方向

头部更改方向

安全门开关头部可以更改其安装方向,以适配更多的安装环境。壳体位置不变,仅改变头部方向即可。




辅助解锁说明


安全门开关在正常工作时,箭头指向 “上锁 ” 标志,防转螺钉必须处于紧固状态;在设备停电或出现故障等特殊情况时,若要打开防护门,应首先松开箭头旋钮旁边的螺钉;再使用工具将箭头旋钮指向 “开锁 ” 标志,此时安全门开关解锁,插销可拔出,防护门可打开。



安全联锁开关选型表



 安全门锁开关

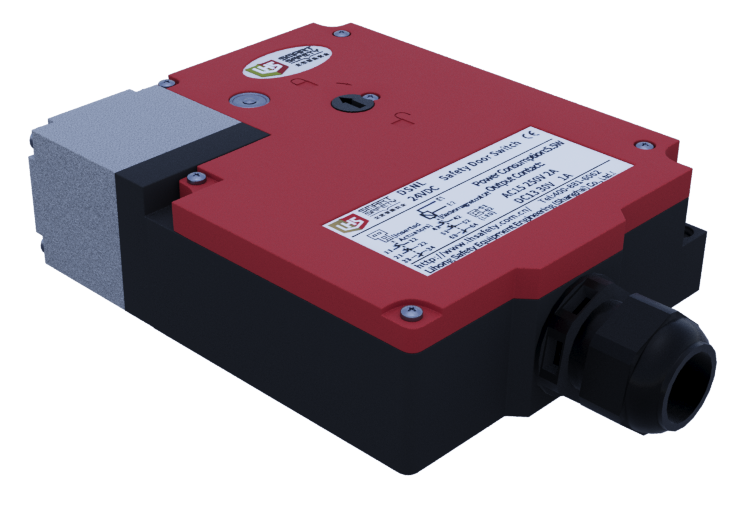

 电磁门锁开关



电磁门锁开关

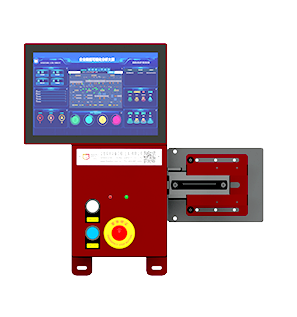

AI智能安全门锁




型号

 D3-B2S

 D3SL

D3NL

AI box-F

触点设置

 2NC/1NO

 2NC/1NC+2NC/1NO

 4NC/2NO

 2NC/1NO+2NC/1NO

外壳

 ABS塑料

  ABS塑料

 ABS塑料

金属

头安装

 4个方向

 4个方向

4个方

 左右方向

锁定力

 50N

 2000N

 2000N

 2000N

防护等级

 IP67

 IP67

 IP67

 IP67



特 征


操作钥匙可调节


24VDC电磁锁定/

机械解锁


门监视


安全认证

安全认证  CE认证
