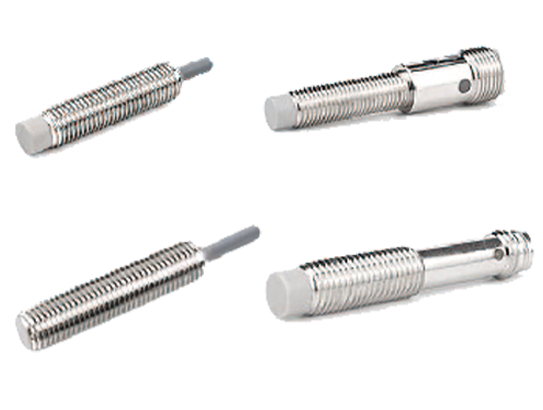

 | • 检测距离可选性范围广 • 超高精度， 可靠性强 • 规格：M8x30mm，M8x35mm， M8x45mm，M8x45mm-(M8-3针)，M8*53-(M12-4针)，M8x60mm-(M8-3针)， M8x70mm-(M12-4针) • 重复精度：＜1% • 产品认证：CE |
▊配置说明
外观 |  |  |  | |||||||||||
尺寸 | M8x30mm | M8x35mm | M8x35mm | |||||||||||
感应距离 | 1.0mm±10% | 2.0mm±10% | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||||||
安装方式 | 埋入式(齐平) | 埋入式(齐平) | 非埋入式(非齐平) | |||||||||||
标准检测物体 | 6*6*1mm(Fe) | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | ||||||||
外壳材质 | 铜镀镍 | 铜镀镍 | 铜镀镍 | |||||||||||
是否带LED | 黄色LED | 黄色LED | 黄色LED | |||||||||||
工作电压 | 10-30VDC | 10-30VDC | 10-30VDC | |||||||||||
连波 | ＜10% | ＜10% | ＜10% | |||||||||||
无负载电流 | ＜10mA | ＜10mA | ＜10mA | |||||||||||
最大负载电流 | ＜150mA | ＜150mA | ＜150mA | |||||||||||
漏电流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | |||||||||||
电压降 | ＜1.5V | ＜1.5V | ＜1.5V | |||||||||||
开关频率 | 2KHz | 1.5KHz | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||||||
响应时间 | 0.1ms | 0.1ms | 0.1ms | 0.1ms | 0.5ms | 0.2ms | 0.3ms | 0.5ms | ||||||
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | |||||||||||
重复精度 | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||||||||
防护等级 | IP67 | IP67 | IP67 | |||||||||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | |||||||||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | |||||||||||
电短路/过载流保护 | YES/260mA | YES/260mA | YES/330mA | YES/260mA | ||||||||||
感应面材质 | PA66 | PA66 | PA66 | |||||||||||
连接方式 | Ø2.5mm 2m PVC电缆线，3*0.15mm² | M8插头，三针 | M8插头，三针 | |||||||||||
重量 | 约28.0g | 约32.1g | 约31.4g | |||||||||||
型 号 | NPN常开 | LHJK-M8-30-Z322-1NO | LHJK-M8-30-Z32--2NO | LHJK-M8-35-M83-1NO | LHJK-M8-35-M83-2NO | LHJK-M8-35-M83-3NO | LHJK-M8-F35-M83-2NO | LHJK-M8-F35-M83-4NO | LHJK-M8-F35-M83-6NO | |||||
NPN常闭 | LHJK-M8-30-Z32-1NC | LHJK-M8-30-Z32--2NC | LHJK-M8-35-M83-1NC | LHJK-M8-35-M83-2NC | LHJK-M8-35-M83-3NC | LHJK-M8-F35-M83-2NC | LHJK-M8-F35-M83-4NC | LHJK-M8-F35-M83-6NC | ||||||
PNP常开 | LHJK-M8-30-Z32-1PO | LHJK-M8-30-Z32--2PO | LHJK-M8-35-M83-1PO | LHJK-M8-35-M83-2PO | LHJK-M8-35-M83-3PO | LHJK-M8-F35-M83-2PO | LHJK-M8-F35-M83-4PO | LHJK-M8-F35-M83-6PO | ||||||
PNP常闭 | LHJK-M8-30-Z32-1PC | LHJK-M8-30-Z32--2PC | LHJK-M8-35-M83-1PC | LHJK-M8-35-M83-2PC | LHJK-M8-35-M83-3PC | LHJK-M8-F35-M83-2PC | LHJK-M8-F35-M83-4PC | LHJK-M8-F35-M83-6PC | ||||||
外观 |  |  | ||||||
尺寸 | M8x45mm | M8x45mm | ||||||
感应距离 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | ||||||
标准检测物体 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||||
是否带LED | 黄色LED | 黄色LED | ||||||
工作电压 | 10-30VDC | 10-30VDC | ||||||
连波 | ＜10% | ＜10% | ||||||
无负载电流 | ＜10mA | ＜10mA | ||||||
最大负载电流 | ＜150mA | ＜150mA | ||||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||||
电压降 | ＜1.5V | ＜1.5V | ||||||
开关频率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
响应时间 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防护等级 | IP67 | IP67 | ||||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
电短路/过载流保护 | YES/260mA | YES/330mA | YES/260mA | YES/330mA | ||||
感应面材质 | PBT | PBT | ||||||
连接方式 | Ø3.0mm 2m PVC电缆线，3*0.15mm² | Ø3.0mm 2m PVC电缆线，3*0.15mm² | ||||||
重量 | 约31.4g | 约31.8g | ||||||
型号 | NPN常开 | LHJK-M8-45-Z32-1NO | LHJK-M8-45-Z32-2NO | LHJK-M8-45-Z32-3NO | LHJK-M8-F45-Z32-2NO | LHJK-M8-F45-Z32-4NO | LHJK-M8-F45-Z32-6NO | |
NPN常闭 | LHJK-M8-45-Z32-1NC | LHJK-M8-45-Z32-2NC | LHJK-M8-45-Z32-3NC | LHJK-M8-F45-Z32-2NC | LHJK-M8-F45-Z32-4NC | LHJK-M8-F45-Z32-6NC | ||
PNP常开 | LHJK-M8-45-Z32-1PO | LHJK-M8-45-Z32-2PO | LHJK-M8-45-Z32-3PO | LHJK-M8-F45-Z32-2PO | LHJK-M8-F45-Z32-4PO | LHJK-M8-F45-Z32-6PO | ||
PNP常闭 | LHJK-M8-45-Z32-1PC | LHJK-M8-45-Z32-2PC | LHJK-M8-45-Z32-3PC | LHJK-M8-F45-Z32-2PC | LHJK-M8-F45-Z32-4PC | LHJK-M8-F45-Z32-6PC | ||
外观 |  |  | ||||
尺寸 | M8x45mm-(M8-3针) | M8x45mm-(M8-3针) | ||||
感应距离 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | ||||
标准检测物体 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | ||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||
是否带LED | 黄色LED | 黄色LED | ||||
工作电压 | 10-30VDC | 10-30VDC | ||||
连波 | ＜10% | ＜10% | ||||
无负载电流 | ＜10mA | ＜10mA | ||||
最大负载电流 | ＜150mA | ＜150mA | ||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||
电压降 | ＜1.5V | ＜1.5V | ||||
开关频率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | |
响应时间 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防护等级 | IP67 | IP67 | ||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
电短路/过载流保护 | YES / 260mA | YES / 330mA | YES / 260mA | |||
感应面材质 | PBT | PBT | ||||
连接方式 | M8插头，3针 | M8插头，3针 | ||||
重量 | 约5.4g | 约5.1g | ||||
型 号 | NPN常开 | LHJK-M8-45-M83-1NO | LHJK-M8-45-M83-2NO | LHJK-M8-45-M83-3NO | LHJK-M8-F45-M83-2NO | LHJK-M8-F45-M83-4NO |
NPN常闭 | LHJK-M8-45-M83-1NC | LHJK-M8-45-M83-2NC | LHJK-M8-45-M83-3NC | LHJK-M8-F45-M83-2NC | LHJK-M8-F45-M83-4NC | |
PNP常开 | LHJK-M8-45-M83-1PO | LHJK-M8-45-M83-2PO | LHJK-M8-45-M83-3PO | LHJK-M8-F45-M83-2PO | LHJK-M8-F45-M83-4PO | |
PNP常闭 | LHJK-M8-45-M83-1PC | LHJK-M8-45-M83-2PC | LHJK-M8-45-M83-3PC | LHJK-M8-F45-M83-2PC | LHJK-M8-F45-M83-4PC | |
外观 |  |  | |||
尺寸 | M8*53-(M12-4针) | M8*53-(M12-4针) | |||
感应距离 | 1.0mm±10% | 2.0mm±10% | 2.0mm±10% | 4.0mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | |||
标准检测物体 | 8*8*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | ||
外壳材质 | 铜镀镍 | 铜镀镍 | |||
是否带LED | 黄色LED | 黄色LED | |||
工作电压 | 10-30VDC | 10-30VDC | |||
连波 | ＜10% | ＜10% | |||
无负载电流 | ＜10mA | ＜10mA | |||
最大负载电流 | ＜150mA | ＜150mA | |||
漏电流 | ＜0.01mA | ＜0.01mA | |||
电压降 | ＜1.5V | ＜1.5V | |||
开关频率 | 2KHz | 1.5KHz | 2KHz | 1KHz | |
响应时间 | 0.1ms | 0.1ms | 0.3ms | ||
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | |||
重复精度 | ＜3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防护等级 | IP67 | IP67 | |||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | |||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||
电短路/过载流保护 | YES / 260mA | YES / 260mA | |||
感应面材质 | PBT | PBT | |||
连接方式 | M12插头，4针 | M12插头，4针 | |||
重量 | 约10.3g | 约8.3g | |||
型 号 | NPN常开 | LHJK-M8-53-M124-1NO | LHJK-M8-53-M124-2NO | LHJK-M8-F53-M124-2NO | LHJK-M8-F53-M124-4NO |
NPN常闭 | LHJK-M8-53-M124-1NC | LHJK-M8-53-M124-2NC | LHJK-M8-F53-M124-2NC | LHJK-M8-F53-M124-4NC | |
PNP常开 | LHJK-M8-53-M124-1PO | LHJK-M8-53-M124-2PO | LHJK-M8-F53-M124-2PO | LHJK-M8-F53-M124-4PO | |
PNP常闭 | LHJK-M8-53-M124-1PC | LHJK-M8-53-M124-2PC | LHJK-M8-F53-M124-2PC | LHJK-M8-F53-M124-4PC | |
外观 |  |  | ||||||
尺寸 | M8x60mm-(M8-3针) | M8x60mm-(M8-3针) | ||||||
感应距离 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | ||||||
标准检测物体 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||||
是否带LED | 黄色LED | 黄色LED | ||||||
工作电压 | 10-30VDC | 10-30VDC | ||||||
连波 | ＜10% | ＜10% | ||||||
无负载电流 | ＜10mA | ＜10mA | ||||||
最大负载电流 | 150mA | 150mA | ||||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||||
电压降 | ＜1.5V | ＜1.5V | ||||||
开关频率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
响应时间 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防护等级 | IP67 | IP67 | ||||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
电短路/过载流保护 | YES/260mA | YES/330mA | YES/260mA | YES/330mA | ||||
感应面材质 | PBT | PBT | ||||||
连接方式 | M8插头，3针 | M8插头，3针 | ||||||
重量 | 约7.7g | 约6.8g | ||||||
型 号 | NPN常开 | LHJK-M8-60-M83-1NO | LHJK-M8-60-M83-2NO | LHJK-M8-60-M83-3NO | LHJK-M8-F60-M83-2NO | LHJK-M8-F60-M83-4NO | LHJK-M8-F60-M83-6NO | |
NPN常闭 | LHJK-M8-60-M83-1NC | LHJK-M8-60-M83-2NC | LHJK-M8-60-M83-3NC | LHJK-M8-F60-M83-2NC | LHJK-M8-F60-M83-4NC | LHJK-M8-F60-M83-6NC | ||
PNP常开 | LHJK-M8-60-M83-1PO | LHJK-M8-60-M83-2PO | LHJK-M8-60-M83-3PO | LHJK-M8-F60-M83-2PO | LHJK-M8-F60-M83-4PO | LHJK-M8-F60-M83-6PO | ||
PNP常闭 | LHJK-M8-60-M83-1PC | LHJK-M8-60-M83-2PC | LHJK-M8-60-M83-3PC | LHJK-M8-F60-M83-2PC | LHJK-M8-F60-M83-4PC | LHJK-M8-F60-M83-6PC | ||
外观 |  |  | ||||||
尺寸 | M8×70mm-(M12-4针) | M8×70mm-(M12-4针) | ||||||
感应距离 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | ||||||
标准检测物体 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||||
是否带LED | 黄色LED | 黄色LED | ||||||
工作电压 | 10-30VDC | 10-30VDC | ||||||
连波 | ＜10% | ＜10% | ||||||
无负载电流 | ＜10mA | ＜10mA | ||||||
最大负载电流 | 150mA | 150mA | ||||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||||
电压降 | ＜1.5V | ＜1.5V | ||||||
开关频率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
响应时间 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防护等级 | IP67 | IP67 | ||||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
电短路/过载流保护 | YES / 260mA | YES / 330mA | YES / 260mA | YES / 330mA | ||||
感应面材质 | PBT | PBT | ||||||
连接方式 | M12插头,4针 | M12插头,4针 | ||||||
重量 | 约12.2g | 约11.8g | ||||||
型 号 | NPN常开 | LHJK-M8-70-M124-1NO | LHJK-M8-70-M124-2NO | LHJK-M8-70-M124-3NO | LHJK-M8-F70-M124-2NO | LHJK-M8-F70-M124-4NO | LHJK-M8-F70-M124-6NO | |
NPN常闭 | LHJK-M8-70-M124-1NC | LHJK-M8-70-M124-2NC | LHJK-M8-70-M124-3NC | LHJK-M8-F70-M124-2NC | LHJK-M8-F70-M124-4NC | LHJK-M8-F70-M124-6NC | ||
PNP常开 | LHJK-M8-70-M124-1PO | LHJK-M8-70-M124-2PO | LHJK-M8-70-M124-3PO | LHJK-M8-F70-M124-2PO | LHJK-M8-F70-M124-4PO | LHJK-M8-F70-M124-6PO | ||
PNP常闭 | LHJK-M8-70-M124-1PC | LHJK-M8-70-M124-2PC | LHJK-M8-70-M124-3PC | LHJK-M8-F70-M124-2PC | LHJK-M8-F70-M124-4PC | LHJK-M8-F70-M124-6PC | ||
▊产品尺寸图
M8x30mm | M8x35mm | M8x35mm | M8x45mm | M8x45mm |
 |  |  |  |  |
| M8x45mm-(M8-3针) | M8x45mm-(M8-3针) | M8*53-(M12-4针) | M8*53-(M12-4针) | |
 |  |  |  | |
M8x60mm-(M8-3针) | M8x60mm-(M8-3针) | M8×70mm-(M12-4针) | M8×70mm-(M12-4针) | |
 |  |  |  | |

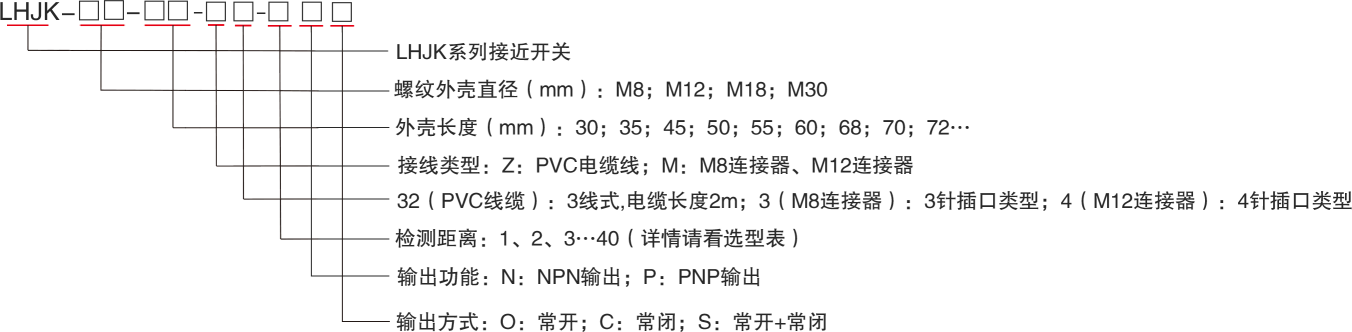

▊产品选型说明
| ▊ | 应用场景 |
| 检测磁带上的螺丝 | 统计金属工件数量 | 金属托板的定位 | 确认铝制托板通过 | 凸轮的检测 | 机器人翅片夹头的确认 |
 |  |  |  |  |  |

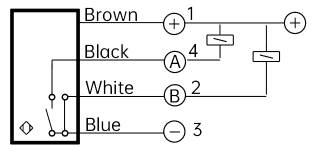

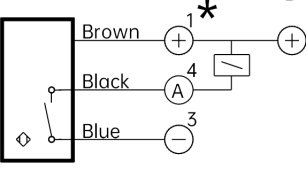

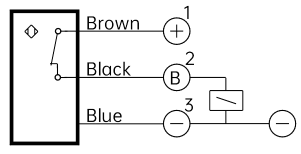

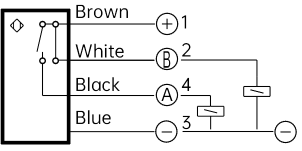

| ▊ | 接线图 |
| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
