| ·全⾝⾦属结构外观，坚固安全耐⽤ ·多重功能:同时具备机构锁定和监控功能 ·多种编码⽅式:唯⼀编码和通⽤编码⽅式可选 ·独⽴冗余双输出:防⽌单个回路失效引起安全隐患 ·对⻔开关进⾏级联连接，可减少输⼊点数 ·外观⼩巧:截⾯尺⼨30mm*30mm ·安装灵活:可实现在不超过30mm的铝框上直接安装 |
▊ | 产品选型表 |
锁定方式 | 配置类型 | 编码类型 | 输出方式 | 引线方式 | 线缆长度 | 型号 |
机械锁定 | 标准型 | 通用编码 | NPN | 直接出线 | 3M | D3SL-E-JB-2N-Z3 |
5M | D3SL-E-JB-2N-Z5 | |||||
10M | D3SL-E-JB-2N-Z10 | |||||
M12接头 | / | D3SL-E-JB-2N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-JB-2P-Z3 | |||
5M | D3SL-E-JB-2P-Z5 | |||||
10M | D3SL-E-JB-2P-Z10 | |||||
M12接头 | / | D3SL-E-JB-2P-M12 | ||||
唯一编码 | NPN | 直接出线 | 3M | D3SL-E-JB-1N-Z3 | ||
5M | D3SL-E-JB-1N-Z5 | |||||
10M | D3SL-E-JB-1N-Z10 | |||||
M12接头 | / | D3SL-E-JB-1N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-JB-1P-Z3 | |||
5M | D3SL-E-JB-1P-Z5 | |||||
10M | D3SL-E-JB-1P-Z10 | |||||
M12接头 | / | D3SL-E-JB-1P-M12 | ||||
机械锁定 | 高级功能 | 通用编码 | NPN | 直接出线 | 3M | D3SL-E-JG-2N-Z3 |
5M | D3SL-E-JG-2N-Z5 | |||||
10M | D3SL-E-JG-2N-Z10 | |||||
M12接头 | / | D3SL-E-JG-2N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-JG-2P-Z3 | |||
5M | D3SL-E-JG-2P-Z3 | |||||
10M | D3SL-E-JG-2P-Z1 | |||||
M12接头 | / | D3SL-E-JG-2P-M12 | ||||
唯一编码 | NPN | 直接出线 | 3M | D3SL-E-JG-1N-Z3 | ||
5M | D3SL-E-JG-1N-Z5 | |||||
10M | D3SL-E-JG-1N-Z1 | |||||
M12接头 | / | D3SL-E-JG-1N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-JG-1P-Z3 | |||
5M | D3SL-E-JG-1P-Z5 | |||||
10M | D3SL-E-JG-1P-Z1 | |||||
M12接头 | / | D3SL-E-JG-1P-M12 | ||||
电磁锁定 | 标准型 | 通用编码 | NPN | 直接出线 | 3M | D3SL-E-DB-2N-Z3 |
5M | D3SL-E-DB-2N-Z5 | |||||
10M | D3SL-E-DB-2N-Z10 | |||||
M12接头 | / | D3SL-E-DB-2N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-DB-2P-Z3 | |||
5M | D3SL-E-DB-2P-Z5 | |||||
10M | D3SL-E-DB-2P-Z10 | |||||
M12接头 | / | D3SL-E-DB-2P-M12 | ||||
唯一编码 | NPN | 直接出线 | 3M | D3SL-E-DB-1N-Z3 | ||
5M | D3SL-E-DB-1N-Z5 | |||||
10M | D3SL-E-DB-1N-Z10 | |||||
M12接头 | / | D3SL-E-DB-1N-M12 | ||||
PNP | 直接出线 | 3M | D3SL-E-DB-1P-Z3 | |||
5M | D3SL-E-DB-1P-Z5 | |||||
10M | D3SL-E-DB-1P-Z10 | |||||
M12接头 | / | D3SL-E-DB-1P-M12 | ||||
电磁锁定 | 高级功能 | 通用编码 | NPN | 直接出线 | 3M | D3SL-E-DG-2N-Z3 |
5M | D3SL-E-DG-2N-Z5 | |||||
10M | D3SL-E-DG-2N-Z1 | |||||
| M12接头 | / | D3SL-E-DG-2N-M12 | ||||
| PNP | 直接出线 | 3M | D3SL-E-DG-2P-Z3 | |||
5M | D3SL-E-DG-2P-Z5 | |||||
10M | D3SL-E-DG-2P-Z10 | |||||
| M12接头 | / | D3SL-E-DG-2P-M12 | ||||
| 唯一编码 | NPN | 直接出线 | 3M | D3SL-E-DG-1N-Z3 | ||
5M | D3SL-E-DG-1N-Z5 | |||||
10M | D3SL-E-DG-1N-Z10 | |||||
| M12接头 | / | D3SL-E-DG-1N-M12 | ||||
| PNP | 直接出线 | 3M | D3SL-E-DG-1P-Z3 | |||
5M | D3SL-E-DG-1P-Z5 | |||||
10M | D3SL-E-DG-1P-Z10 | |||||
| M12接头 | / | D3SL-E-DG-1P-M12 |

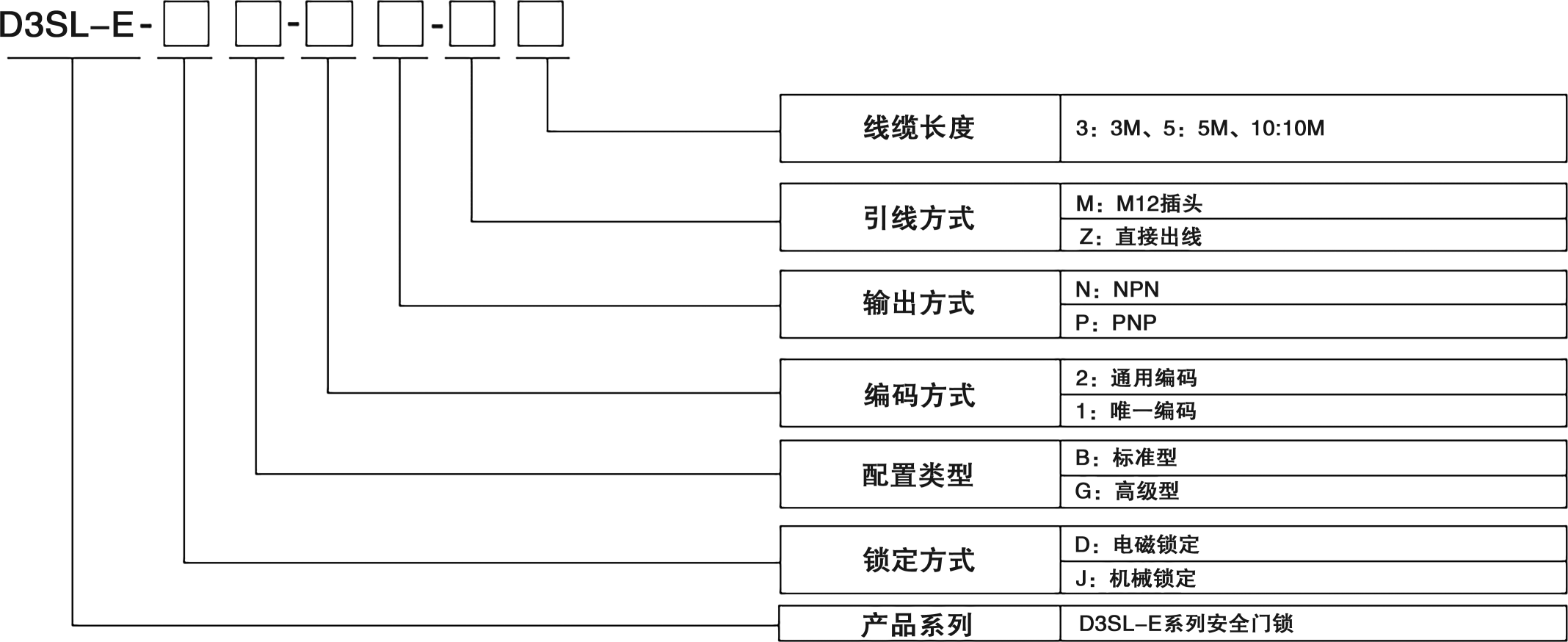

▊ | 型号说明 |
 |
▊配件选型
类别 | 产品图 | 品名 | 型号 |

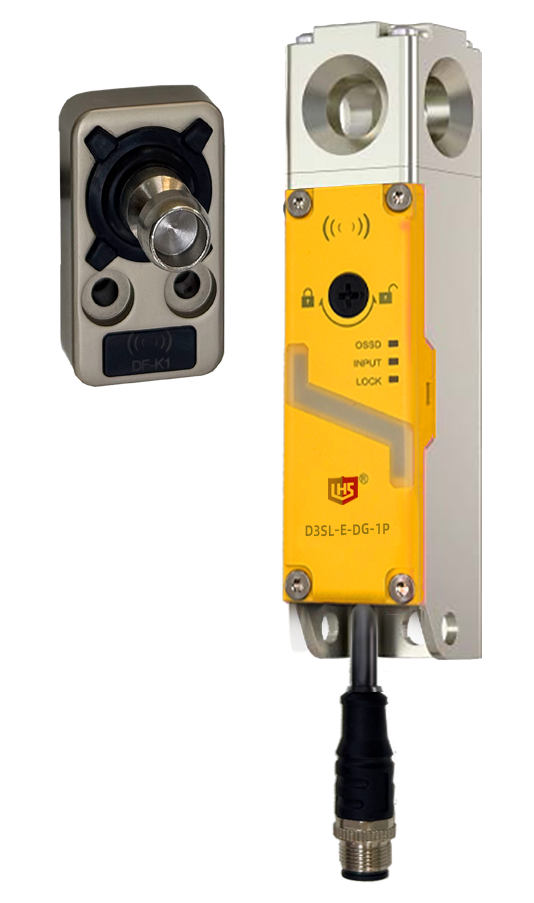

执⾏器 |  | 通⽤编码执⾏器 | DF-K2 |
唯⼀编码执⾏器 | DF-K1 | ||

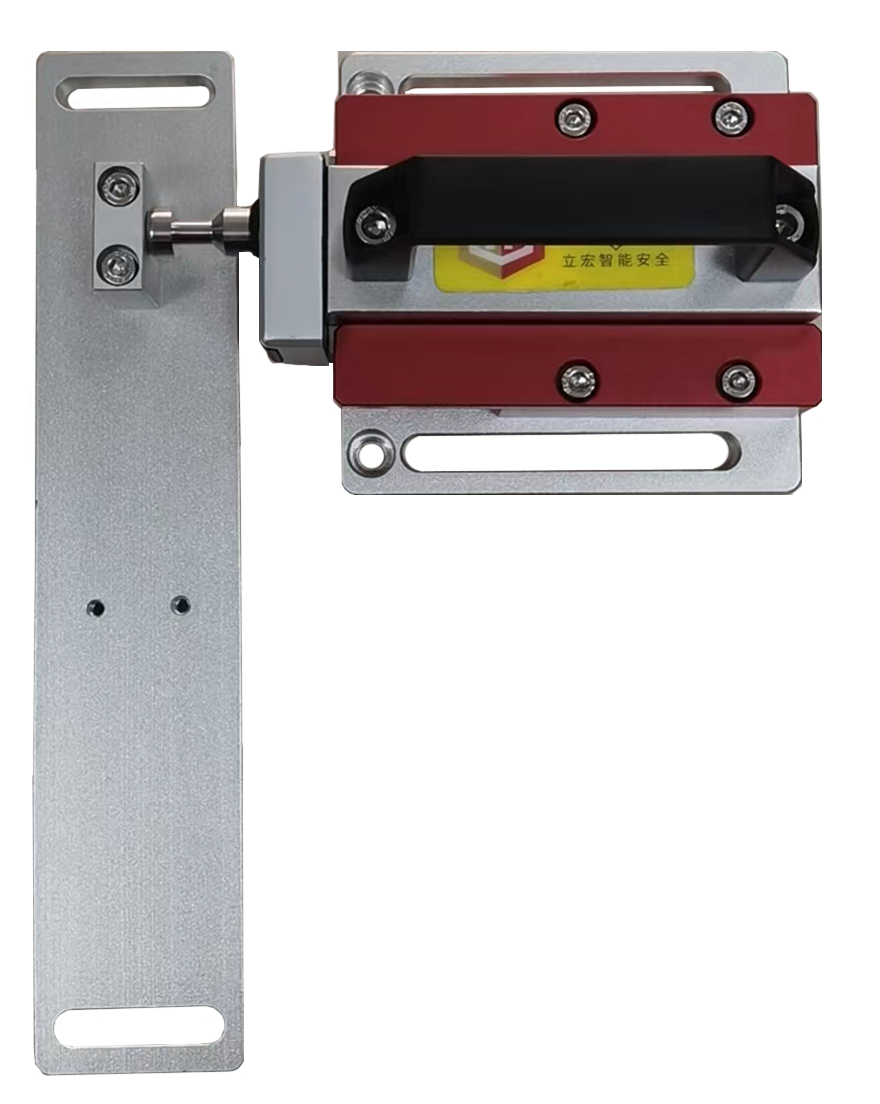

安装⽀架 |  | 转轴⽤安装⽀架 （适⽤于向左开的铰链式⻔、合⻚式⻔） | D3SL-E-ZJ-JL-L |
 | 转轴⽤安装⽀架 （适⽤于向右开的铰链式⻔、合⻚式⻔） | D3SL-E-ZJ-JL-R | |
 | 滑动⽤安装⽀架 （适⽤于向左开的推拉式⻔） | D3SL-E-ZJ-TL-L | |
 | 滑动⽤安装⽀架 （适⽤于向右开的推拉式⻔） | D3SL-E-ZJ-TL-R | |
M12连接线 |  | 标准型线缆（8针） | D3SL-E-XL-P8C3 |
D3SL-E-XL-P8C5 | |||
D3SL-E-XL-P8C10 | |||
⾼功能型线缆（12针） | D3SL-E-XL-P12C3 | ||
D3SL-E-XL-P12C5 | |||
D3SL-E-XL-P12C10 |

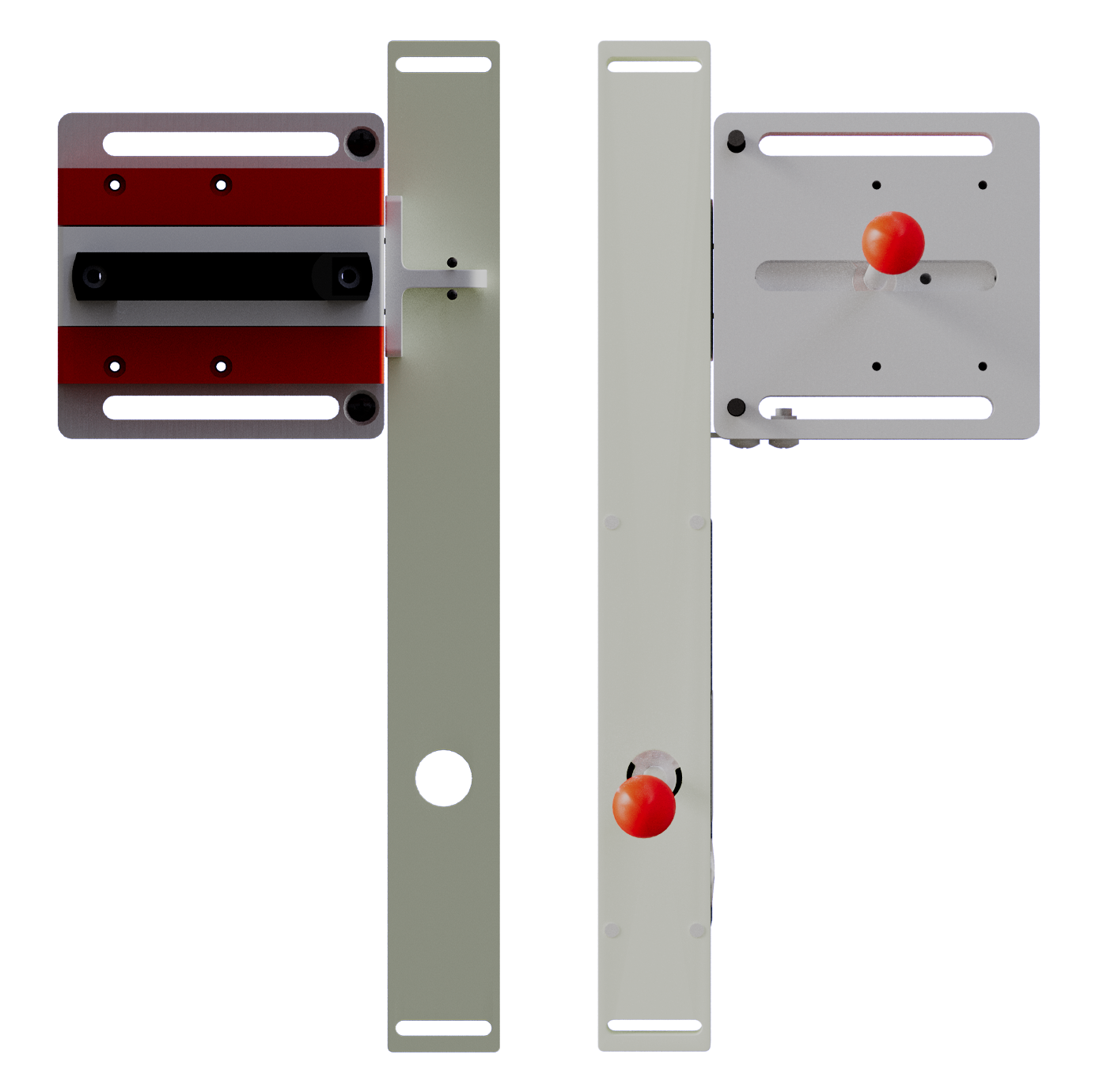

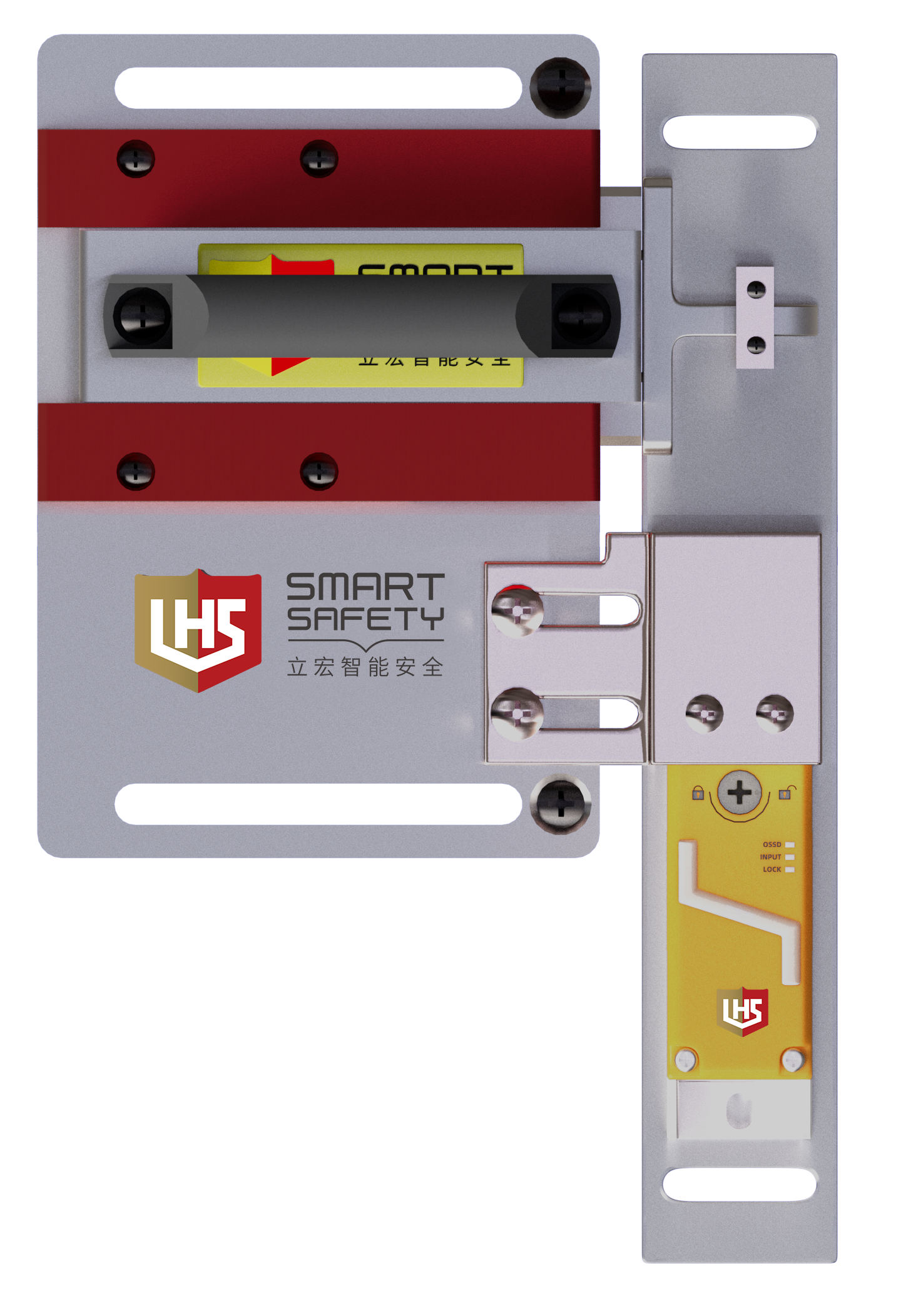

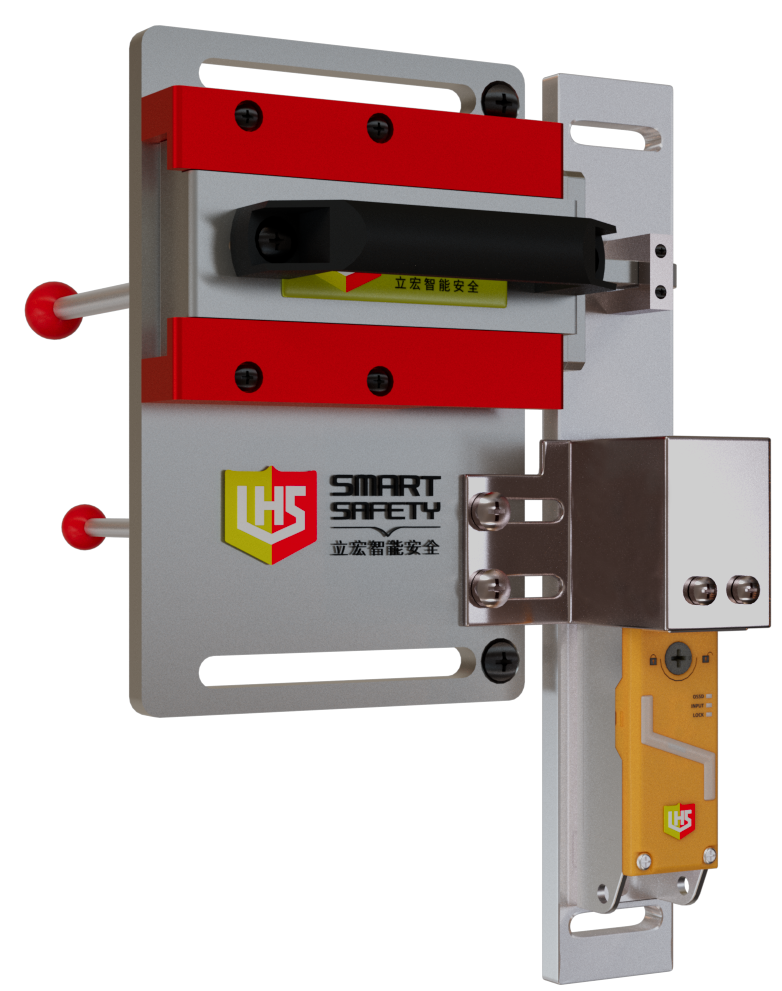

▊ | 安全门闩 |
| RFID电磁锁门锁+安全门闩 |
|
|

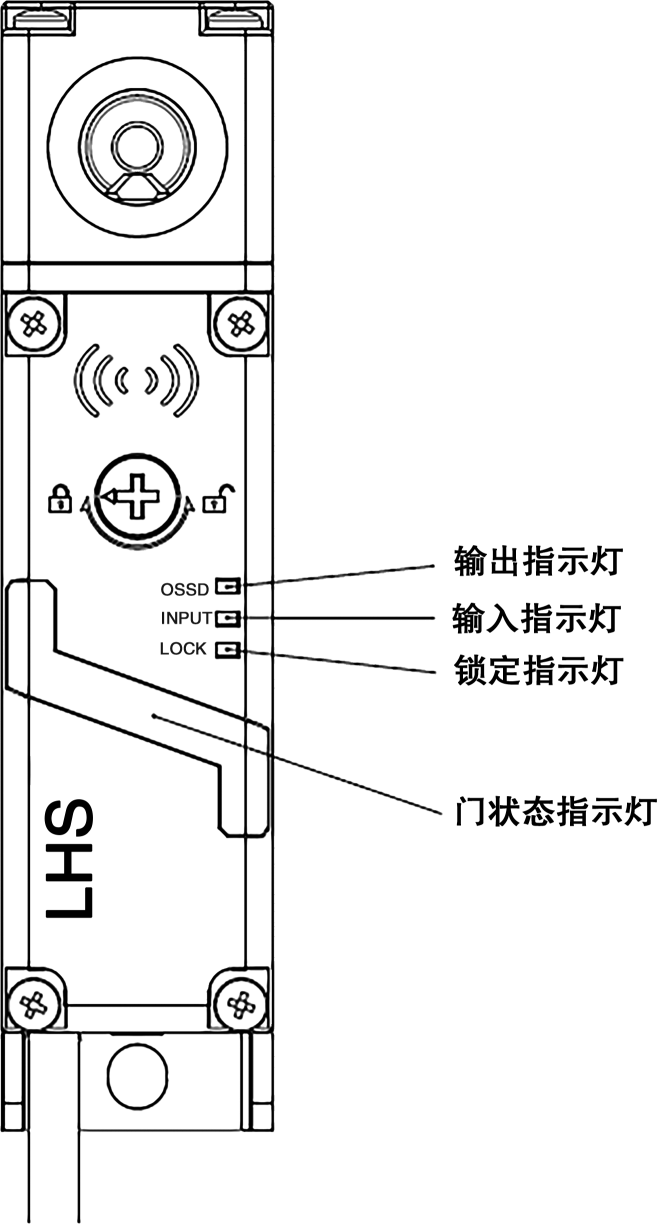

▊ | 技术参数 |
标准 | ISO13849-1(Category 4/PLe);IEC/EN60947-5-3 | |
认证 | CE | |
锁定方式 | 电磁锁定/机械锁定 | |
安全输出 | NPN*2/PNP*2 | |
响应时间 | 锁定→解除锁定 | 100ms(独立工作) |
解除锁定→锁定 | ||
锁定 | 锁定保持力Fzh | ≥2000N |
锁栓插入偏差 | ≤2mm | |
机械耐久力 | >100万次（门操作速度1m/s） | |
操作频率 | 1Hz | |
旋转门最小使用半径 | ≥220mm | |
手动解锁 | 正面、背面 | |
级联连接 | 最多20台 | |
控制输出（OSSD 输出） | 输出类型 | 晶体管输出×2 |
最大负载电流 | ≤200mA | |
残余电压（ON时） | <2.5V@200mA | |
OFF时电压 | ≤2V@线缆5m | |
泄露电流 | ≤0.5mA | |
最大负载容量 | 2.2uF | |
负载连接电阻 | ≤2.5Ω | |
AUX 输出(非安全输出) | 输出类型 | 晶体管输出 |
输出数量 | 1 | |
最大负载电流 | 50mA | |
残余电压（ON时） | ≤2.5V@50mA | |
外部输⼊ （断路电流） | 安全输入 | 1.5mA*2 |
复位/EDM输入 | 约10mA*1 | |
锁定控制输入 | 约10mA*1 | |
电源 | ⼯作电压 | DC24V±15% |
额定功率 | 4.6W（空载） | |
保护 | 安全断路保护、电流限制、过载保护、过压保护、过热保护停止和重启、反极性保护、瞬态噪声保护、失效脉冲保护 | |
环境抗 耐性 | 外壳防护等级 | IP65 |
动作环境温度 | -20℃~55℃（无冻结） | |
存放环境温度 | -25℃~70℃（无冻结） | |
动作环境湿度 | 5%~95%RH | |
存放环境湿度 | 5%~95%RH | |
耐振动 | 10至55Hz、双振幅2.0mm、X、Y、Z各方向5分钟（IEC60947-5-3） | |
耐冲击 | 30g X、Y、Z各⽅向6次（IEC60947-5-3） | |
风险时间 | 100ms | |
启动时间 | 3.5s | |
材质 | 尼龙/锌合金/不锈钢 | |
▊ | 指示灯说明 |
 | 指示灯名称 | 亮灯颜色 | 状态说明 |
输出指示灯 | 红、绿 | 1.OSSD输出:绿⾊ 2.OSSD关闭:红⾊ 3.OSSD错误:红⾊闪烁(2Hz) 4.EDM错误:红⾊闪烁(1Hz) | |
输入指示灯 | 黄 | 1.正常输⼊:点亮 2.⽆输⼊(等待输⼊):熄灭 3.等待RSET复位:1Hz闪烁 | |
锁定指示灯 | 绿 | 1.⻔锁定：点亮 2.锁定异常：2Hz闪烁（电磁铁错误、光耦错误） 3.⽆RFID：1Hz闪烁 4.未锁定：熄灭 | |
⼯作状态指⽰灯 | 红、绿 | 1.锁定且有输出:绿灯 2.⽆输出:红灯 3.电压错误:红⾊灯2Hz闪烁 4.内部故障⾃检错误:红⾊灯1Hz闪烁 5.内部数据校检错误:绿⾊灯1Hz闪烁 |

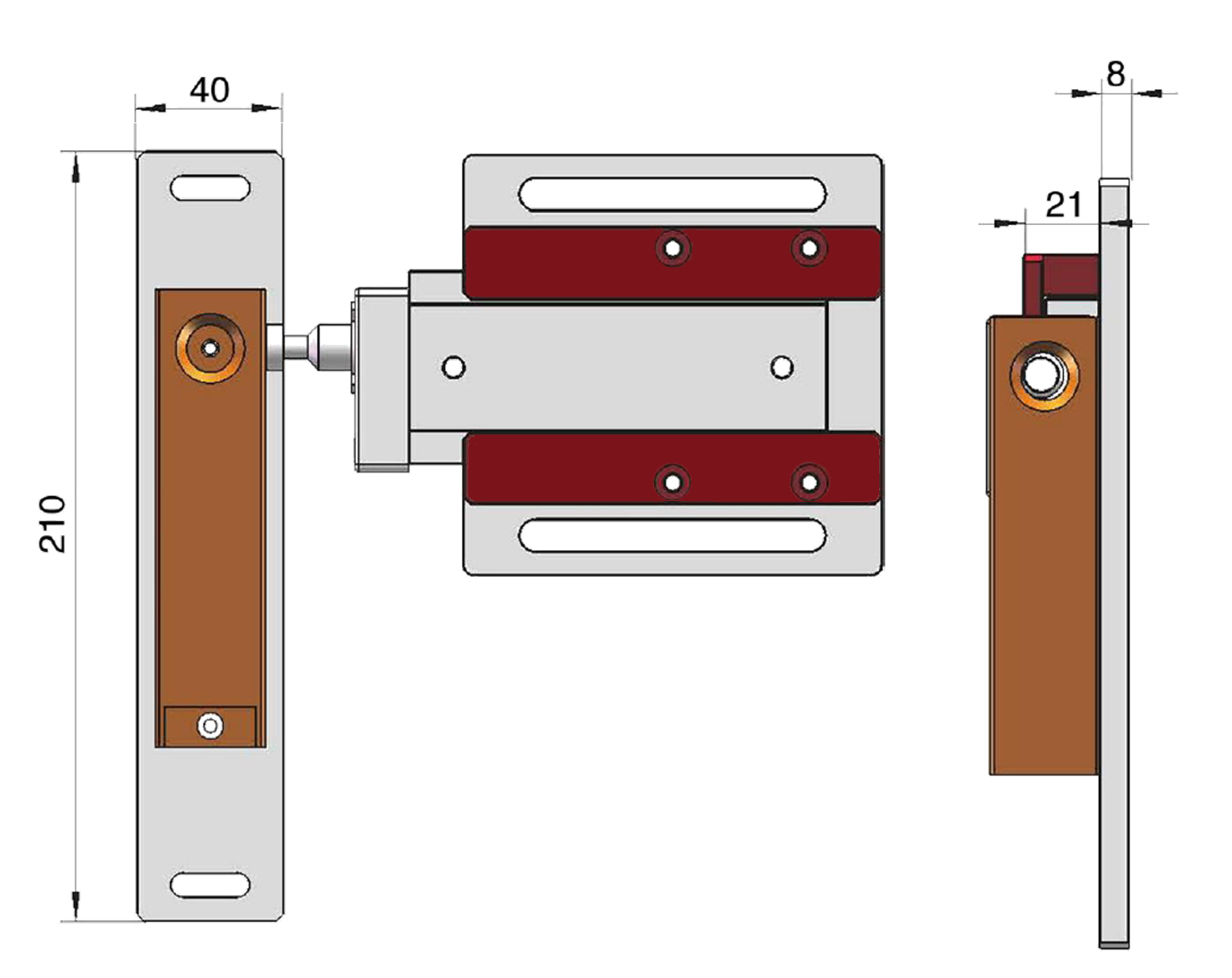

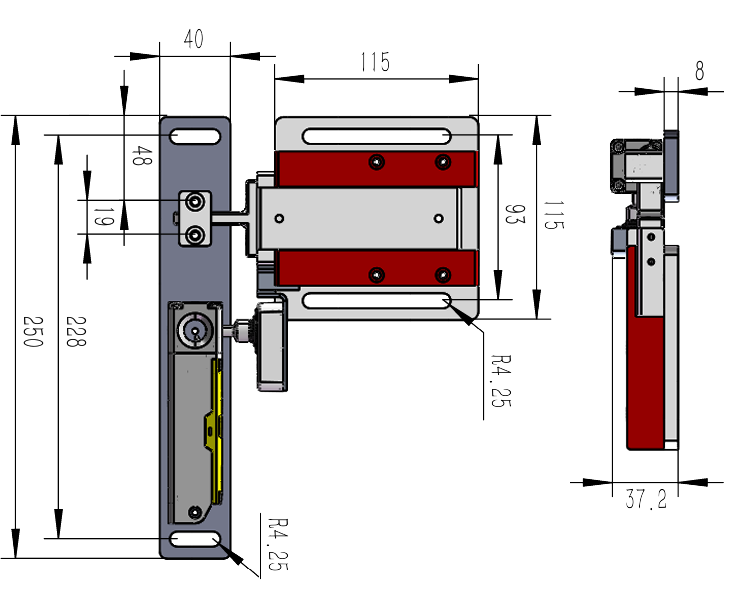

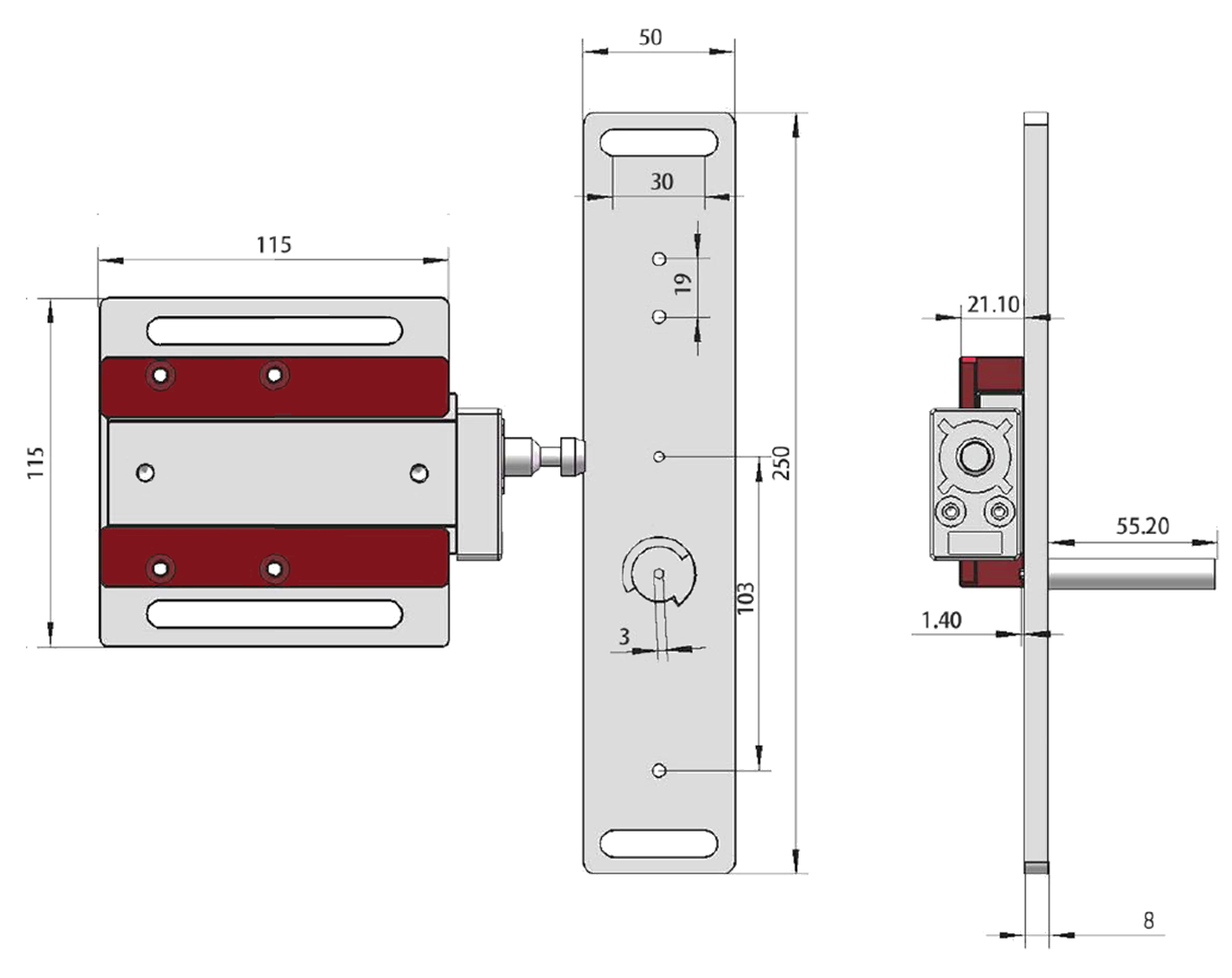

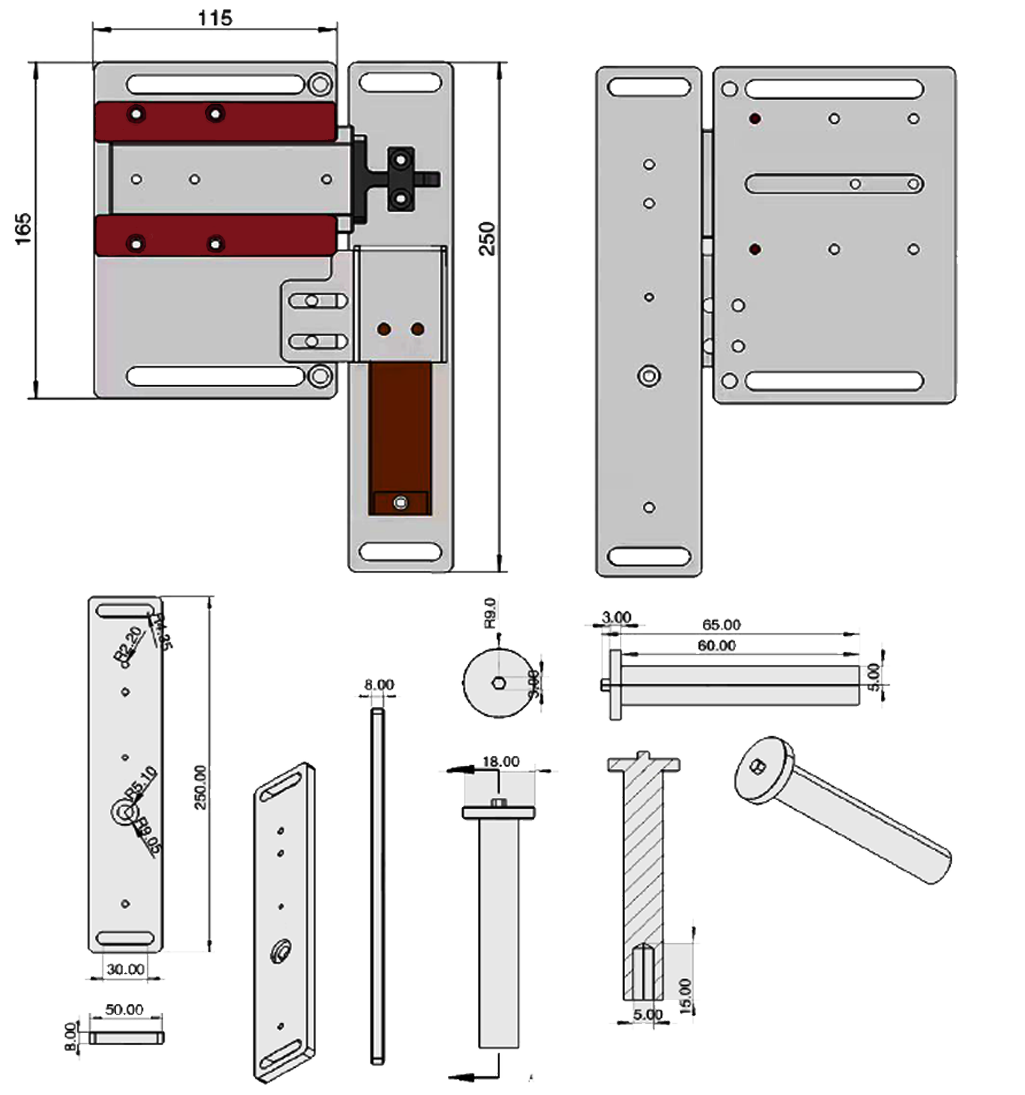

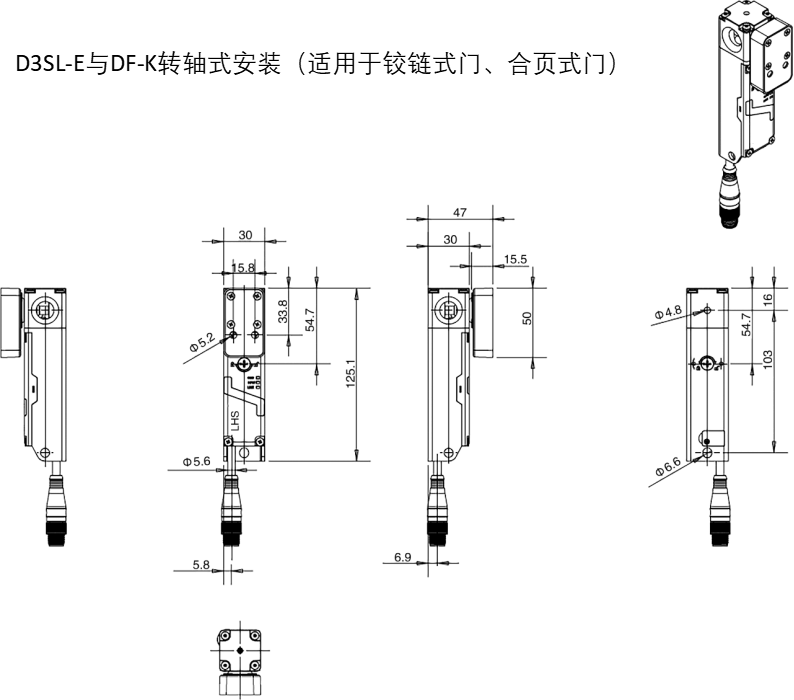

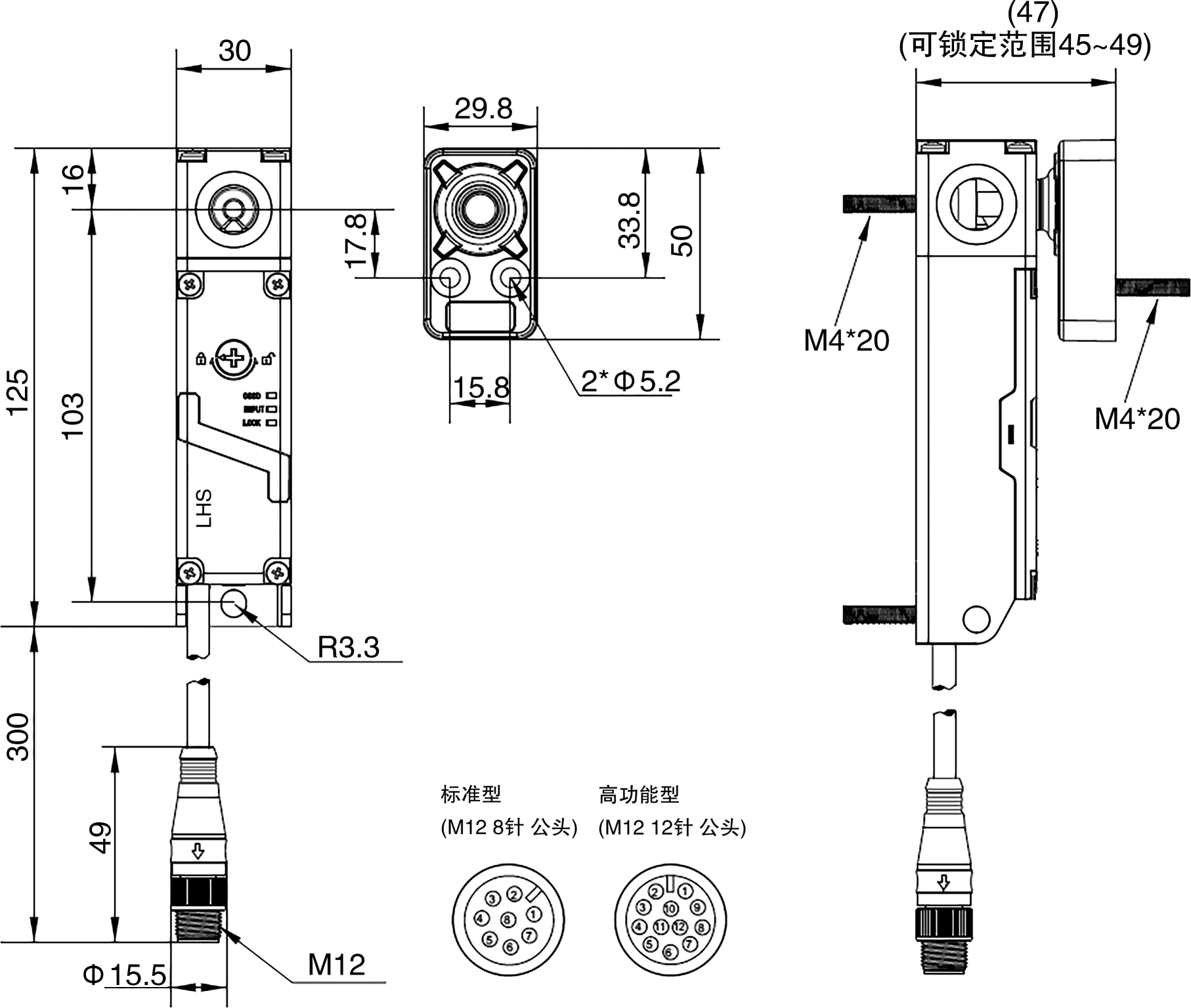

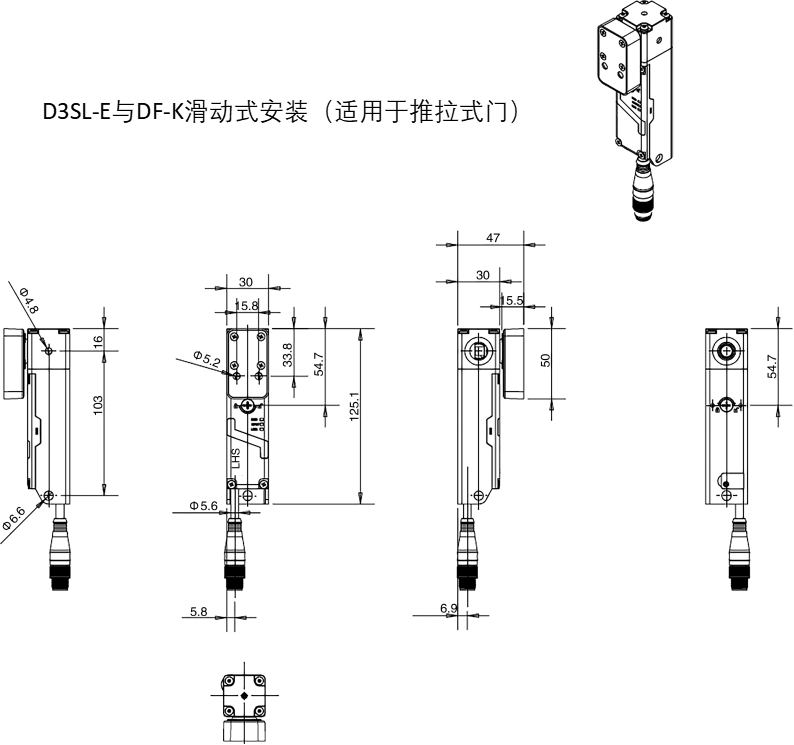

▊ | 产品尺寸图 |
|  |
▊ | 安装示意图 |
 |  |

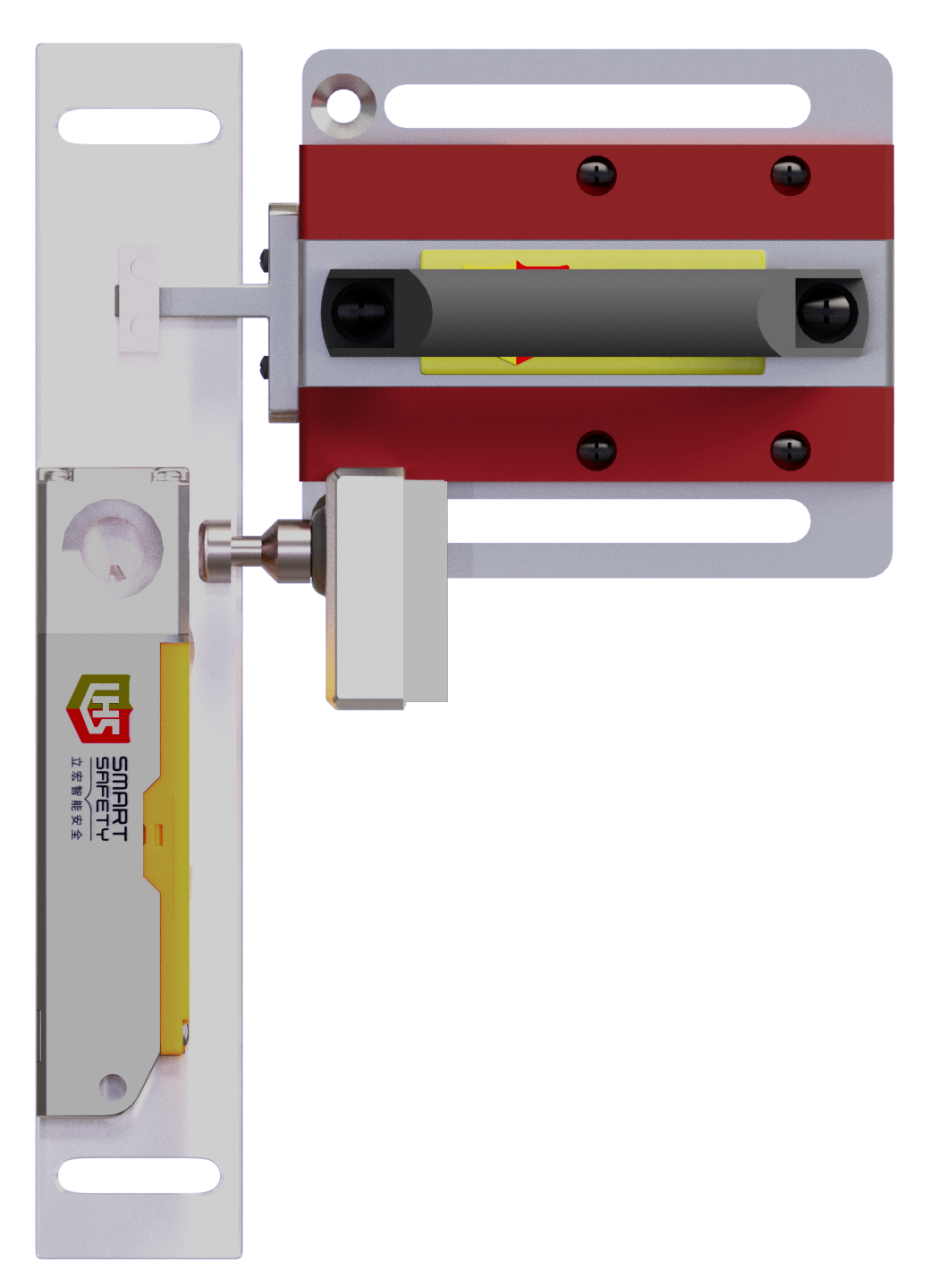

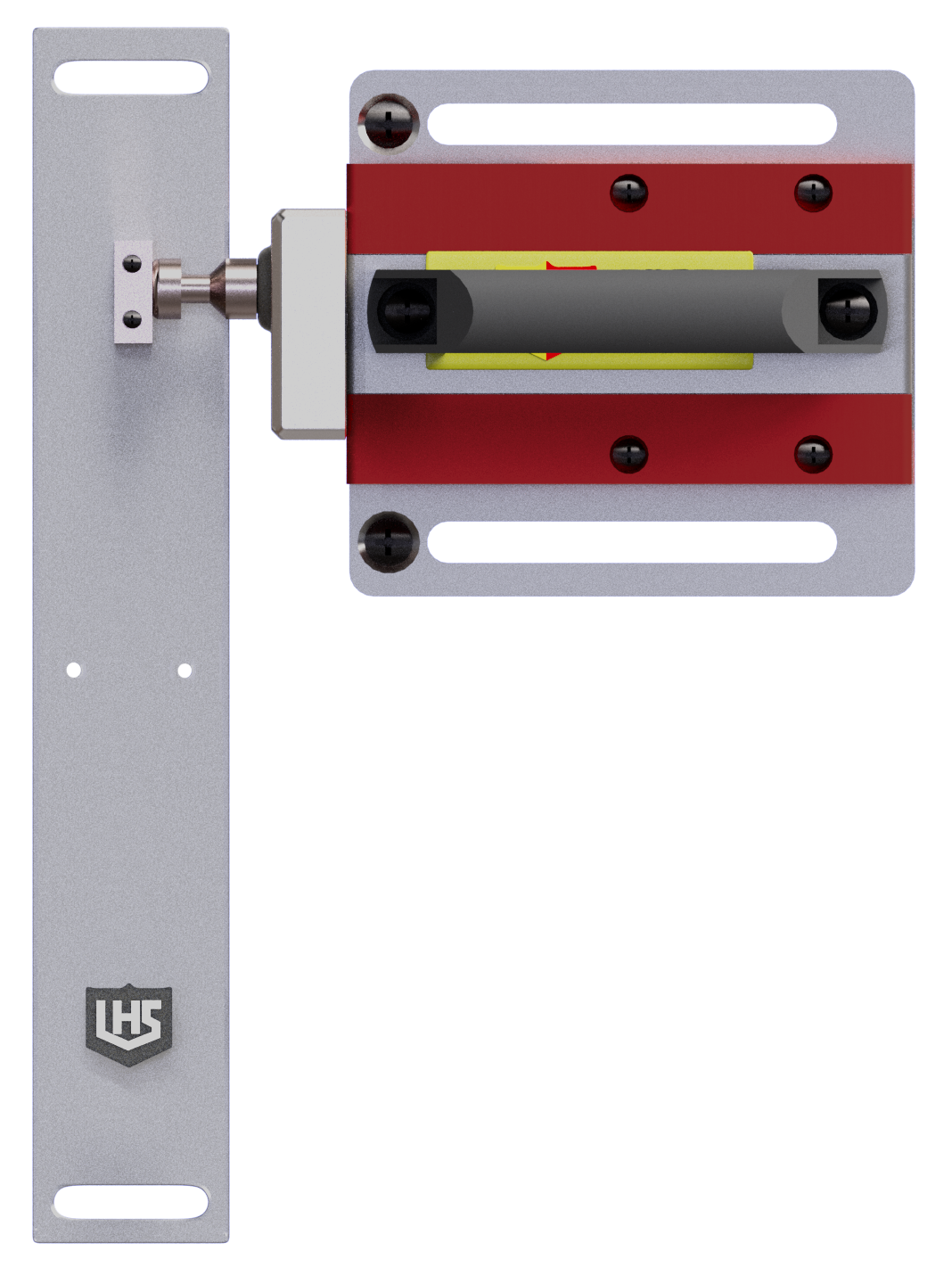

滑动⽤安装⽀架D3SL-E-ZJ-TL-R（向右开⻔） D3SL-E与DF-K滑动式安装 | 滑动⽤安装⽀架D3SL-E-ZJ-TL-L（向左开⻔） D3SL-E与DF-K滑动式安装 |
 |  |

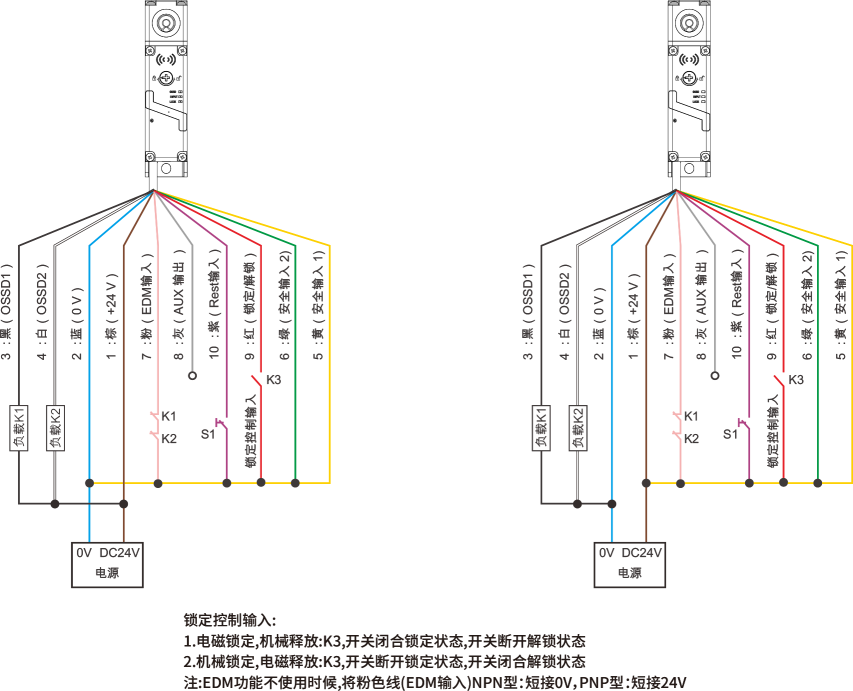

▊ | 接线图 |
标准型（NPN、无级联） | 标准（PNP、无级联） |
 | |

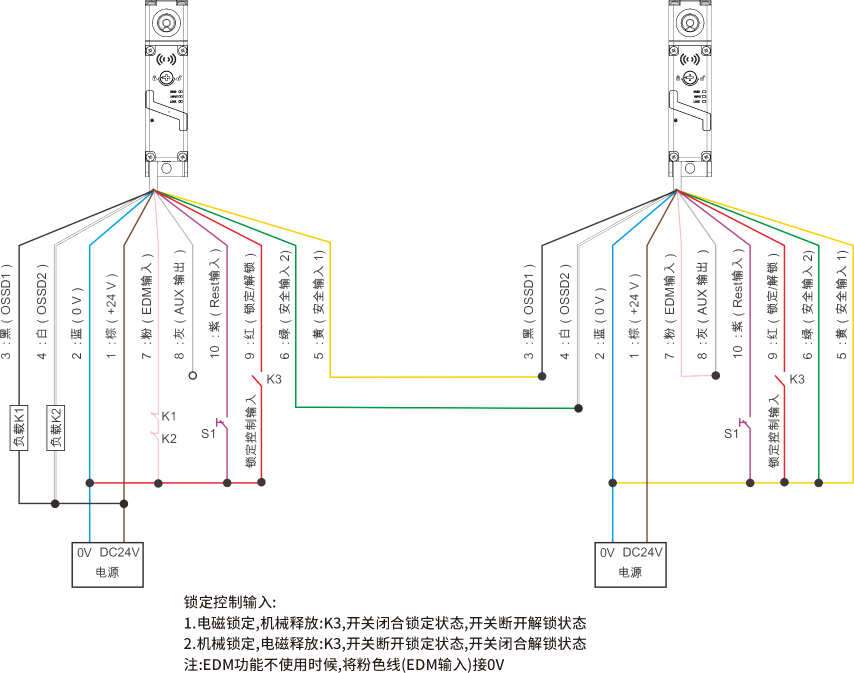

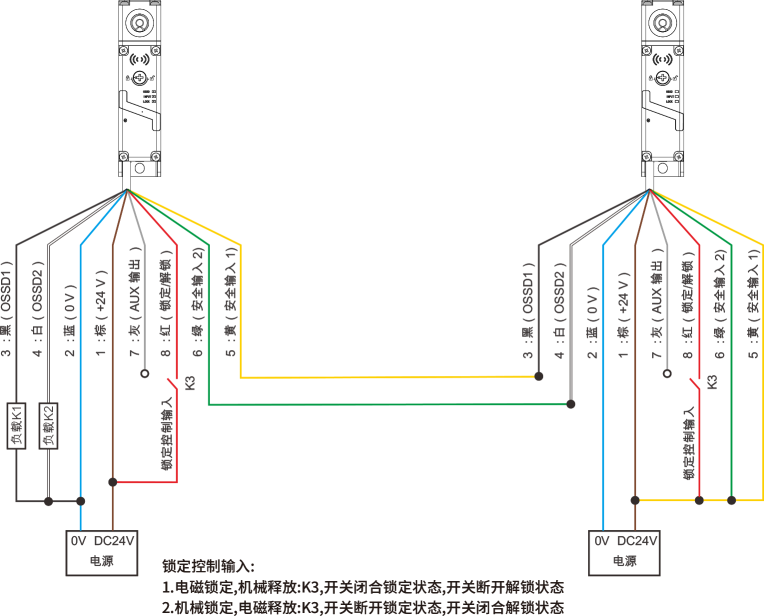

标准型（NPN、级联） | |
 | |

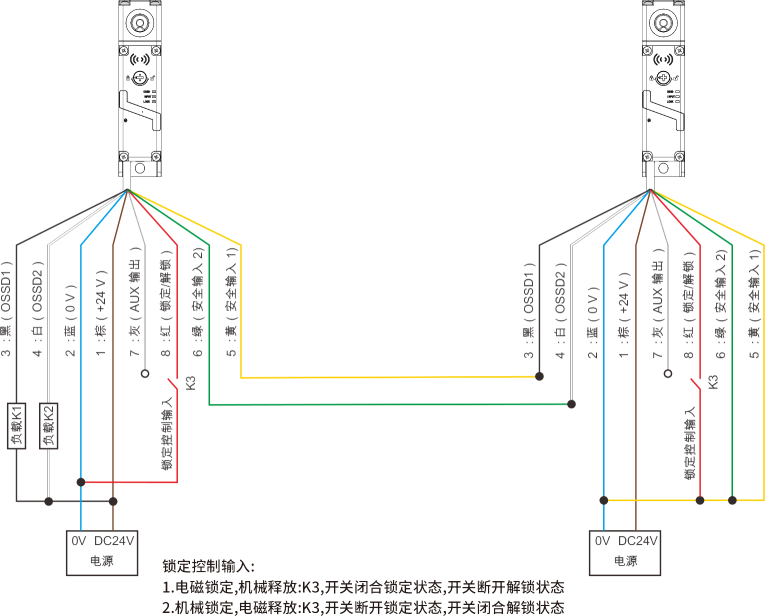

标准型（NPN、级联） | |
 | |
高级型（NPN、无级联） | 高功能型（PNP、无级联） |
 | |

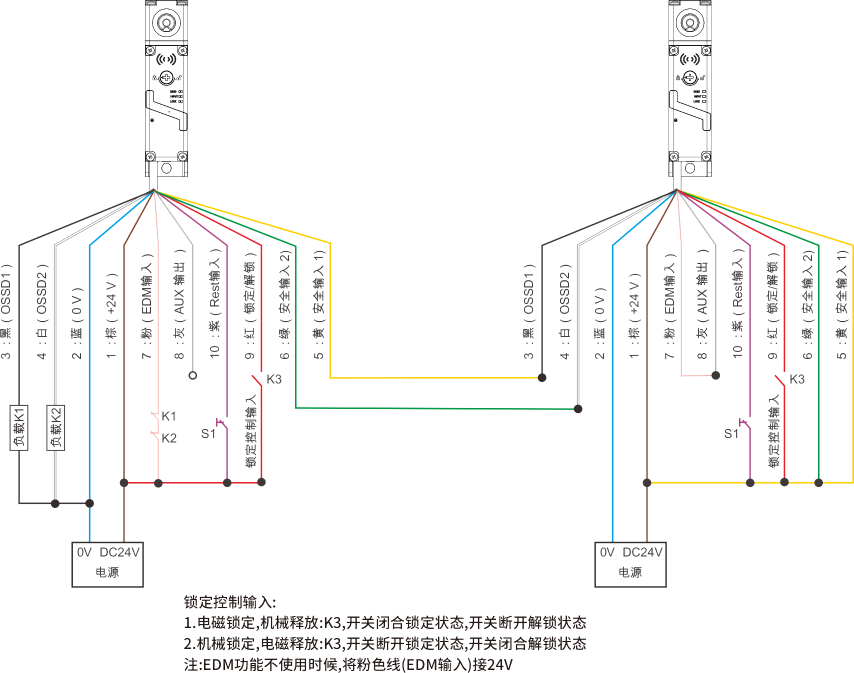

高功能型（NPN、级联） | |
 | |
高功能型（PNP、级联） | |
 | |
