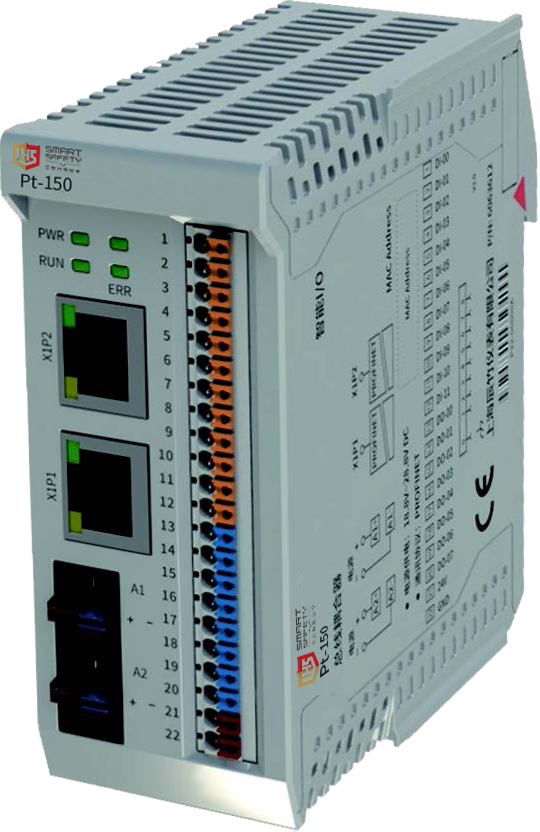

Profinet 分布式总线IO Pt-150

Pt-150一体式I/O


· 产品集成电源,12路开关量输入,8路开关量输出

· 可以对接标准第三方Profinet主站设备

· 双网口支持环网应用

· 可额外扩展12块I/O卡件

· 弹簧端子接线

· 接线端子可拆卸

· 扩展I/O卡件支持热插拔功能


技术参数

基本参数

标准

IEC 61131-2 GB/T 15969.2-2008

网口冲击电压

1500V (1.2/50 US)

网口绝缘强度

1000V AC, 50Hz, 1min

EMS

参考 GTB 18268.1 (IEC 61326-1)

使用环境温度

-20℃~+60℃ 试验范围:-30℃~+70℃

储存温度

-40℃~+85℃

使用环境湿度

10~95%,无凝露

外形尺寸(W/H/D)

105mm×100mm×40mm

端口数

2

类型

以太网 (ProfiNet通讯协议)

数据传输率

10/100Mbit/s

DI 技术参数

输出类型

漏型TYPE1、TYPE3

通道数

12

输入电压

24VDC

逻辑1信号(最小)

2mA, 11VDC

逻辑0信号(最大)

1.5mA, 5VDC

电缆长度

500米 (屏蔽);300米 (非屏蔽)

输入滤波时间

无、10ms、30ms、100ms (用户可配置)

输入延迟

<1ms (滤波时间设置无)

DO 技术参数

输出类型

晶体管 (PNP、24V源性输出)

通道数

8

每通道输出电流

<500mA, 带短路保护

电缆长度

500米 (屏蔽);150米 (非屏蔽)

开关延迟

断开到接通最长为100us

接通道断开最长为200us




产品结构图



接线示意图


DI接线示意图DO接线示意图


功能框架图
